Sistema di Monitoraggio Multilivello CMT™ (Continuous Multichannel Tubing)
- Il CMT™ Solinst è un sistema di monitoraggio multi-livello che permette di controllare un numero predeterminato di zone isolate attraverso un singolo pozzo, tramite un unico tubo multicanale privo di giunzioni.
- Disponibile in versione a 7 canali (diametro 1,7″ / 43 mm), fino a 7 zone di monitoraggio, oppure a 3 canali (diametro 1,1″ / 28 mm) per installazioni a diametro ridotto, in particolare direct push.
- Le zone di monitoraggio vengono posizionate esattamente dove necessario, senza vincoli imposti da giunzioni o raccordi meccanici.
- Un sistema CMT a 7 canali può essere completato da due persone in meno di 3 ore; il 3 canali anche più rapidamente.
CMT™ – fino a 150 m di profondità
Fino a 7 zone di monitoraggio isolate in un unico piezometro
Vantaggi
- Sistema economico, semplice da installare e da utilizzare
- Nessuna giunzione: superficie continua e liscia per una sigillatura affidabile ed efficace
- Fino a 7 zone di monitoraggio isolate in un unico tubo
- Porte e sigilli posizionati esattamente dove necessario
- Installazione rapida in casing direct push e pozzi di grande diametro
- Il foro di sondaggio non resta aperto, riducendo il rischio di contaminazione crociata
- Zone isolate garantite tramite strati di sabbia e bentonite oppure cartucce dedicate per il 3 canali
- Minimizza il rischio di creare nuovi percorsi di contaminazione
- Fornisce la valutazione 3D più accurata della distribuzione dei contaminanti in un sito
- Migliora e affina la valutazione dei rischi, riducendo i costi nei monitoraggi a lungo termine rispetto a più pozzi singoli
Come funziona il sistema CMT
Il CMT (Continuous Multichannel Tubing) è un sistema di monitoraggio multi-livello che permette di controllare un numero predeterminato di zone isolate attraverso un singolo pozzo. Il sistema è costituito da settori posizionati a diverse profondità lungo un involucro tubolare continuo, privo di giunzioni, che consente l’accesso a ogni intervallo di monitoraggio.
Le porte di monitoraggio vengono create con un’apposita guida di taglio (Port Cutting Guide), alla profondità desiderata; un tappo meccanico viene posizionato e sigillato nel canale appena sotto l’apertura, mentre uno schermo in acciaio inox protegge la porta dall’ingresso di sedimenti fini. Ogni canale viene inoltre sigillato sul fondo della tubazione, per evitare comunicazioni incrociate tra le zone di monitoraggio.
La ricerca ha dimostrato che i contaminanti sono spesso sottili e altamente stratificati; con i pozzi tradizionali a lungo tratto filtrante, gli strati si miscelano lungo tutta l’estensione dello screening, mascherando la reale concentrazione e distribuzione dei contaminanti. L’installazione del CMT a brevi intervalli risolve questo problema, fornendo dati ad alta risoluzione per un intervento di bonifica più efficace ed economico.

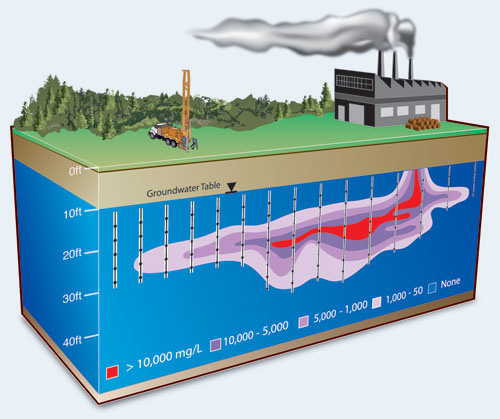

Monitoraggio plume con sistema CMT:
Caratteristiche principali
| Caratteristiche | 7 Canali | 3 Canali |
|---|---|---|
| Diametro tubazione: | 1,7″ (43 mm) | 1,1″ (28 mm) |
| Zone di monitoraggio: | fino a 7 | fino a 3 |
| Diametro canale: | 6 canali a spicchio: 0,4″ (10 mm) 1 canale esagonale: 3/8″ (9,5 mm) | 3 canali esagonali: 3/8″ (9,5 mm) |
| Volume canale: | 40 mL/ft (spicchio) 30 mL/ft (centrale) | 30 mL/ft |
| Opzioni di installazione: | Backfill sabbia e bentonite Collasso naturale della formazione | Cartucce bentonite e sabbia Backfill sabbia e bentonite Collasso naturale della formazione |
| Lunghezze bobina: | 30 m, 60 m e 90 m | 30 m, 60 m e 150 m |
| Diametro centralizzatore: | 112 mm (standard) | 84 mm (standard) |
| Diametro foro consigliato (backfill): | 100 mm e superiore | 89 mm e superiore |
| Diametro foro con cartucce sigillo/sabbia: | N/D | 71–89 mm |

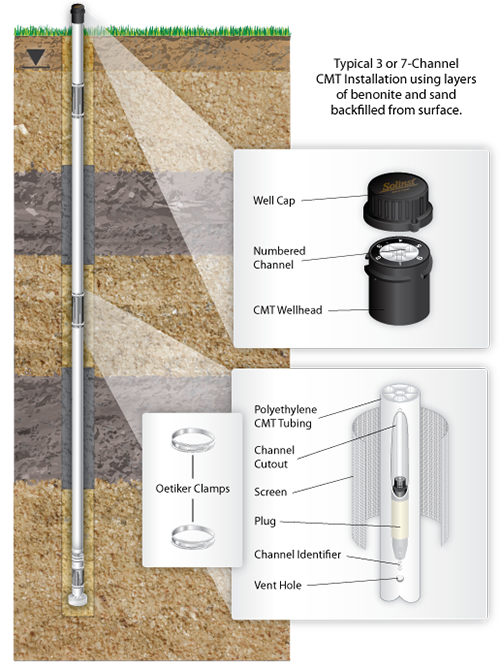

Fasi di installazione e monitoraggio
- Il tubo multicanale CMT viene calato nel foro di sondaggio; le zone di monitoraggio possono essere stabilite in anticipo oppure determinate dopo la perforazione.
- Con l’apposita guida di taglio (Port Cutting Guide) viene creata una porta nel canale desiderato, alla profondità da monitorare.
- Un tappo meccanico viene posizionato e sigillato nel canale appena sotto l’apertura; uno schermo in acciaio inox protegge la porta dall’ingresso di sedimenti fini.
- Ogni canale viene sigillato anche sul fondo della tubazione, per evitare comunicazioni incrociate fra le zone.
- Le zone vengono isolate con strati alternati di sabbia e bentonite (backfill dalla superficie) oppure, per il 3 canali in direct push, con cartucce bentonite e sabbia dedicate.

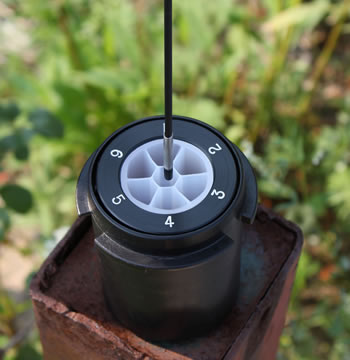

Misura di livello con Sonda P4 in un canale del sistema multilivello CMT
Applicazioni
- Identificazione della distribuzione verticale e orizzontale dei contaminanti tramite transetti di monitoraggio
- Ideale per pozzi poco profondi in ambienti con falda superficiale
- Campionamento multilivello e monitoraggio dei livelli in terreni non consolidati o in roccia
- Valutazione degli impatti da dewatering in cantieri edili e siti minerari
- Calcoli di trasporto di massa e stima del flusso di massa (mass flux)
- Monitoraggio dell’attenuazione naturale o dei processi di bonifica, con documentazione della loro efficacia
- Monitoraggio di VOC, MTBE e perclorati in siti con presenza di NAPL
- Individuazione della posizione ottimale per barriere reattive permeabili, Waterloo Emitter e altre metodologie di bonifica
- Monitoraggio dei vapori tramite wellhead dedicati a tenuta
- Supporto all’ottimizzazione della progettazione e alla valutazione delle prestazioni degli interventi di bonifica
Perché il monitoraggio multilivello è essenziale
Elimina la miscelazione dei contaminanti tipica dei pozzi a lungo tratto filtrante, che media i carichi idraulici e le concentrazioni, maschera le zone di contaminazione ristrette e le variazioni verticali, e sottostima l’estensione e le concentrazioni per effetto della diluizione. I sistemi multilivello monitorano invece intervalli discreti.
Previene le distorsioni dovute al flusso ambientale: la comunicazione incrociata tra contaminanti può verificarsi quando le diverse zone di un foro non sono isolate correttamente. Un sistema multilivello correttamente sigillato evita il flusso ambientale interno al pozzo.
Fornisce dati per il calcolo del mass flux: un transetto di sistemi multilivello lungo la direzione di flusso della falda consente di calcolare concentrazione e portata dei contaminanti, utili per stimare il rischio per i recettori.
Consente una progettazione di bonifica ottimizzata, definendo con precisione spessore, variazioni di concentrazione ed estensione del plume.
Il sistema CMT è composto da:
- Tubo multicanale CMT in polietilene, in bobina, disponibile in versione a 7 canali (43 mm) o 3 canali (28 mm), privo di giunzioni
- Guida di taglio (Port Cutting Guide) per la creazione delle porte di monitoraggio alla profondità desiderata
- Tappi meccanici e schermi in acciaio inox per la sigillatura sicura di ogni canale
- Centralizzatori per il corretto posizionamento del tubo nel foro di sondaggio
- Cartucce bentonite e sabbia a 3 canali (per installazioni direct push) oppure sabbia e bentonite sfuse per backfill dalla superficie

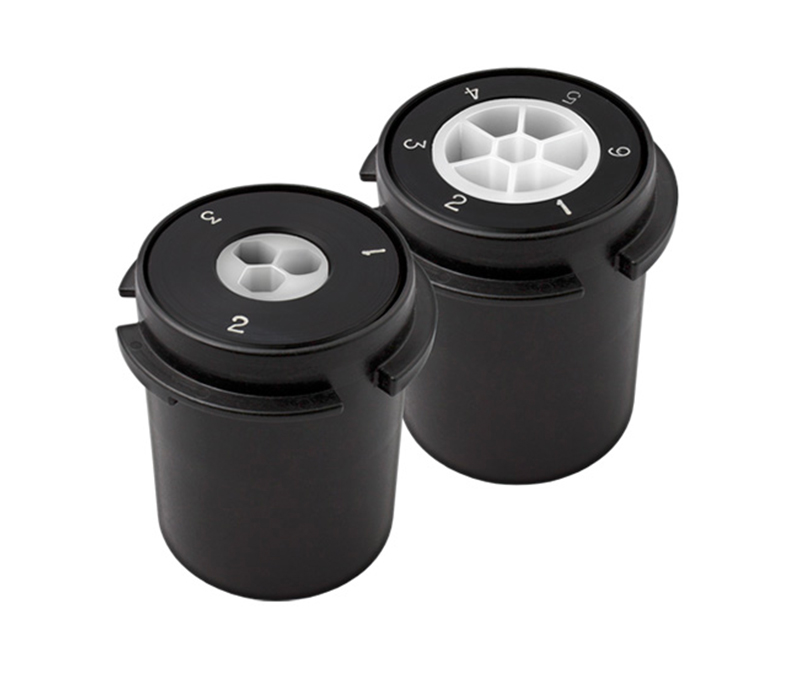

- Wellhead dedicato, disponibile anche in versione per campionamento vapori
Nei canali del CMT può essere inserita una micropompa, come la Solinst Micro Double Valve Pump (Modello 408M), oppure effettuata la misura di livello con la Sonda P4 (Modello 102/102M), utilizzabile in affiancamento a una pompa nello stesso canale.

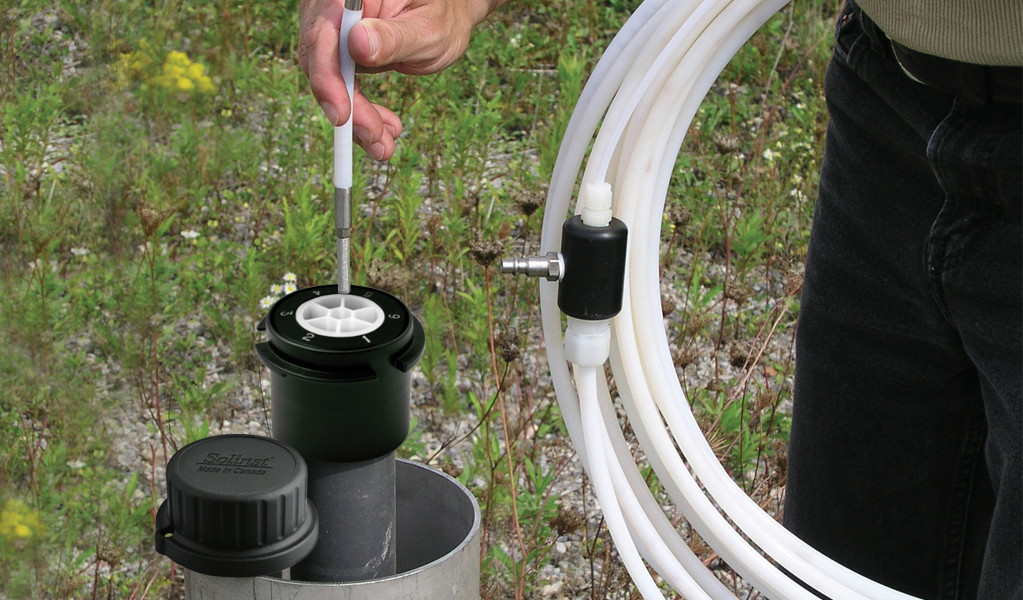

Micro Double Valve Pump (Modello 408M) inserita in un canale CMT
Strumentazione compatibile Solinst per il monitoraggio dei pozzi CMT
Accessori disponibili
| Accessorio / Strumento | Descrizione |
|---|---|
| Misuratore di livello Modello 102 / 102M Mini | Cavo coassiale sottile e marcato al laser, con sonda P4 da 4 mm di diametro; utilizzabile in qualsiasi canale CMT, anche in affiancamento a una pompa |
| Pompa Peristaltica Modello 410 | Limite di aspirazione per battente idrostatico di circa 7,5 m |
| Mini Inertial Pump 1/4″ (6 mm) | Con tubazione in polietilene fino a 15 m, o in PTFE fino a 45 m |
| Micro Double Valve Pump Modello 408M – 3/8″ (9,5 mm) | Ideale per campionamento VOC a basso flusso in applicazioni strette; manifold di superficie con attacco rapido e bypass per il campionamento; multi-purge manifold disponibile per profondità fino a 73 m |
| Unità di Controllo Elettronica Modello 464 | Gestisce automaticamente i cicli della Micro DVP, con preset integrati |
| Wellhead vapori Modello 403 | Consente il campionamento di vapori depth-discrete tramite tenute dedicate |
| Guida di taglio porte (Port Cutting Guide) | Per la creazione delle porte di monitoraggio nel canale, alla profondità stabilita |
| Tappi meccanici e schermi in acciaio inox | Sigillano in modo sicuro ogni canale e proteggono le porte dall’ingresso di sedimenti fini |
| Cartucce bentonite e sabbia a 3 canali | Diametro di circa 61 mm; compatibili con aste direct push; foro consigliato 71–89 mm |
| Centralizzatori | 112 mm standard per il 7 canali, 84 mm standard per il 3 canali (altre misure disponibili) |
