Micro Double Valve Pump 408M

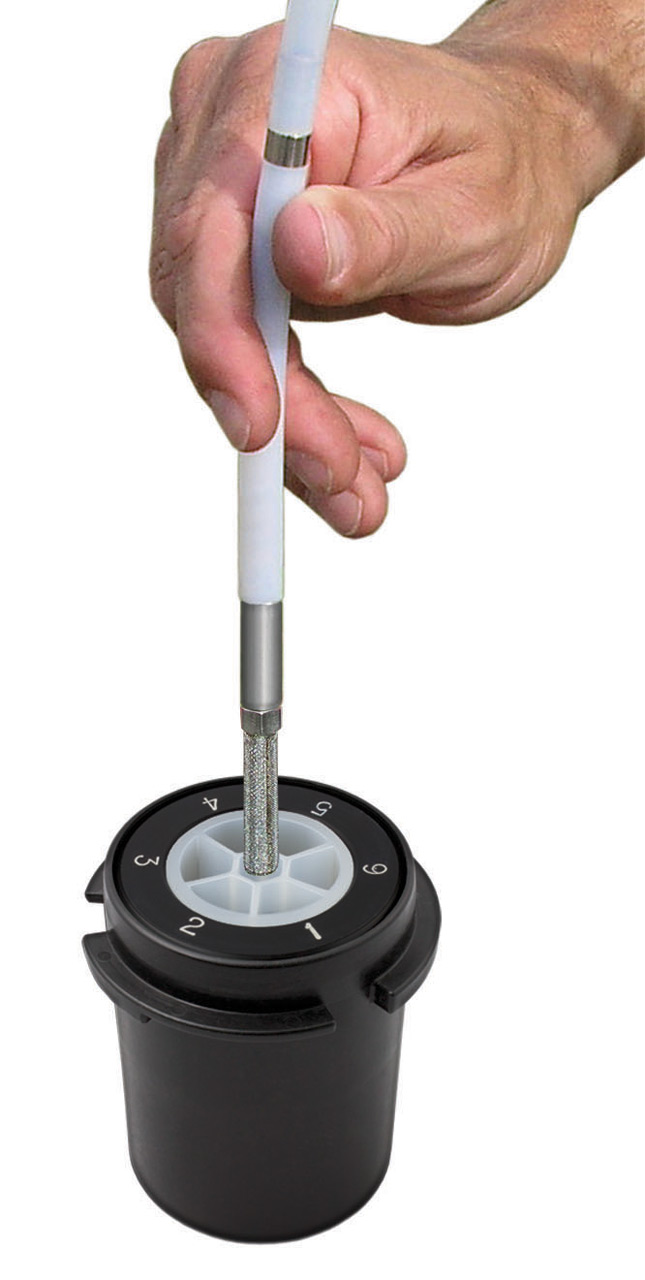

La Micro DVP Solinst 408M è una pompa pneumatica a spostamento positivo con design estremamente compatto e flessibile. Il diametro di soli 10 mm (3/8″) le consente di operare in tubazioni da 1/2″ (13 mm) e in tutti i canali dei sistemi multilivello CMT Solinst Modello 403.
Utilizza tubing coassiale in PTFE — privo di PFAS — che garantisce campioni di alta qualità senza contatto tra gas di azionamento e campione d’acqua.
Caratteristiche
- Diametro di soli 10 mm (3/8″): entra in tubazioni da 1/2″, sistemi CMT, Drive-Points e piezometri di piccolo diametro
- Tubing in PTFE flessibile e privo di PFAS: facilmente trasportabile e installabile anche in pozzi deviati
- Nessuna vescica da sostituire: manutenzione minima, pulizia semplice senza attrezzi
- Gas di azionamento mai a contatto con il campione: qualità VOC garantita a ogni ciclo
- Filtro sinterizzato in acciaio inox 316 da 50 micron: facilmente pulibile e sostituibile in campo
Vantaggi
- Campioni VOC di alta qualità: il gas non entra mai in contatto con il campione
- Portate low-flow da 20 ml/min: ideale per campionamenti a bassissimo disturbo dell’acquifero
- Economica e facilmente dedicabile per installazione permanente su ogni punto di monitoraggio
- Il sistema con Control Unit mod. 464 può essere facilmente trasportato da una persona in qualsiasi sito
- Compatibile con la testa multi-purge per utilizzo nel sistema CMT Solinst 403
Caratteristiche principali
| Diametro pompa: | 10 mm (3/8″) |
| Lunghezza corpo pompa: | 150 mm (6″) |
| Portata (low-flow): | da 20 a 150 ml/min |
| Lunghezze tubing disponibili: | 27 m (90 ft) — 43 m (140 ft) — 73 m (240 ft) |
| Materiale costruttivo: | Tubing coassiale in PTFE (privo di PFAS), raccordi in acciaio inox |
| Filtro ingresso: | Sinterizzato in acciaio inox 316, 50 micron |
| Tubo campionamento: | PTFE interno 3/16″ (5 mm) OD |
| Raccordo superiore: | Quick-connect per collegamento diretto all’unità di controllo 464 |
| Alimentazione: | Pneumatica: aria compressa, azoto o CO₂ |
| Livello idrostatico minimo: | 0,6 m (2 ft) sopra l’ingresso della pompa |
| Compatibilità: | Sistemi CMT 403, Waterloo Multilevel, Direct-Push, fori da 1/2″ (13 mm) |

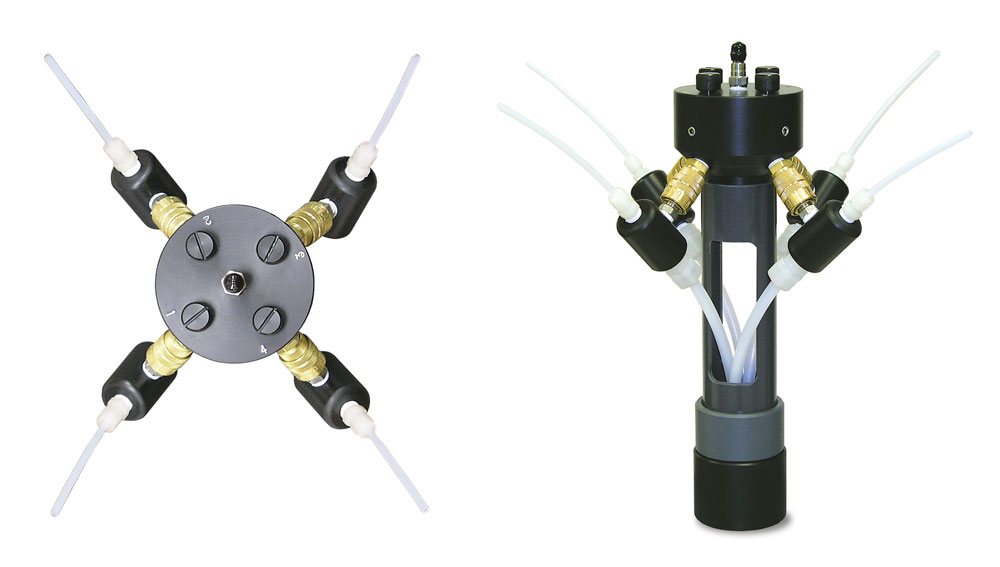

Testa multi-purge per utilizzo di più pompe in contemporanea all’interno di un unico sistema multilivello CMT Solinst 403
Applicazioni
- Campionamento low-flow VOC in sistemi multilivello CMT (Modello 403) e Waterloo
- Campionamento in Direct-Push e Drive-Points di piccolo diametro
- Monitoraggio a basso flusso in piezometri stretti (diametro minimo 1/2″)
- Profilazione verticale della qualità delle acque sotterranee su più livelli con un unico pozzo
- Siti con accesso difficile o profondità elevate, grazie alla leggerezza e flessibilità del tubing PTFE
- Campionamenti in siti contaminati da VOC, PFAS e composti organici — materiali inerti e privi di interferenze
Confronto Micro DVP 408M vs DVP 408
| DVP 408 | Micro DVP 408M | |
|---|---|---|
| Diametro | 16 mm o 42 mm | 10 mm (3/8″) |
| Profondità max | 150 m (SS) / 30 m (PVC) | 150 m |
| Portata | fino a 1,5 L/min | 20–150 ml/min (low-flow) |
| Materiale | Acciaio inox 316 o PVC | PTFE coassiale (privo di PFAS) |
| Fori stretti | No (min. 1″) | Sì — CMT, Drive-Points, 1/2″ |
| Dedicabile | Sì | Sì — economica per dedica permanente |
Funzionamento:
L’acqua di falda entra per pressione idrostatica attraverso il filtro di ingresso, riempiendo sia il tubo interno in PTFE che lo spazio anulare tra i due tubi coassiali.
Il gas di azionamento viene immesso nello spazio anulare tra i due tubi (drive line): chiude la valvola di ritegno inferiore e spinge l’acqua verso l’alto attraverso il tubo interno di campionamento. La pressione del gas è controllata in modo che l’interfaccia aria/acqua non entri mai nel corpo della pompa, garantendo campioni di alta qualità.
Nella fase di sfiato (vent), il gas viene rilasciato e l’acqua di falda rifluisce nella pompa per effetto della pressione idrostatica. La valvola superiore di ritegno impedisce il riflusso del campione già nella tubazione. La ripetizione automatica del ciclo pressurizzazione/sfiato, gestita dall’Unità di Controllo Solinst 464, porta il campione in superficie a portata controllata.
La Micro DVP richiede un livello idrostatico minimo di 0,6 m (2 ft) sopra l’ingresso della pompa per funzionare correttamente.
Il gas di azionamento viene immesso nello spazio anulare tra i due tubi (drive line): chiude la valvola di ritegno inferiore e spinge l’acqua verso l’alto attraverso il tubo interno di campionamento. La pressione del gas è controllata in modo che l’interfaccia aria/acqua non entri mai nel corpo della pompa, garantendo campioni di alta qualità.
Nella fase di sfiato (vent), il gas viene rilasciato e l’acqua di falda rifluisce nella pompa per effetto della pressione idrostatica. La valvola superiore di ritegno impedisce il riflusso del campione già nella tubazione. La ripetizione automatica del ciclo pressurizzazione/sfiato, gestita dall’Unità di Controllo Solinst 464, porta il campione in superficie a portata controllata.
La Micro DVP richiede un livello idrostatico minimo di 0,6 m (2 ft) sopra l’ingresso della pompa per funzionare correttamente.
Il sistema di campionamento Solinst 408M è composto da:
- Micro DVP Solinst 408M — corpo pompa in PTFE coassiale ⌀ 10 mm, lunghezza 150 mm, con filtro sinterizzato in acciaio inox 316 da 50 micron
- Tubing coassiale in PTFE (privo di PFAS) — disponibile in lunghezze da 27, 43 o 73 m; il tubo interno costituisce la sample line, lo spazio anulare la drive line

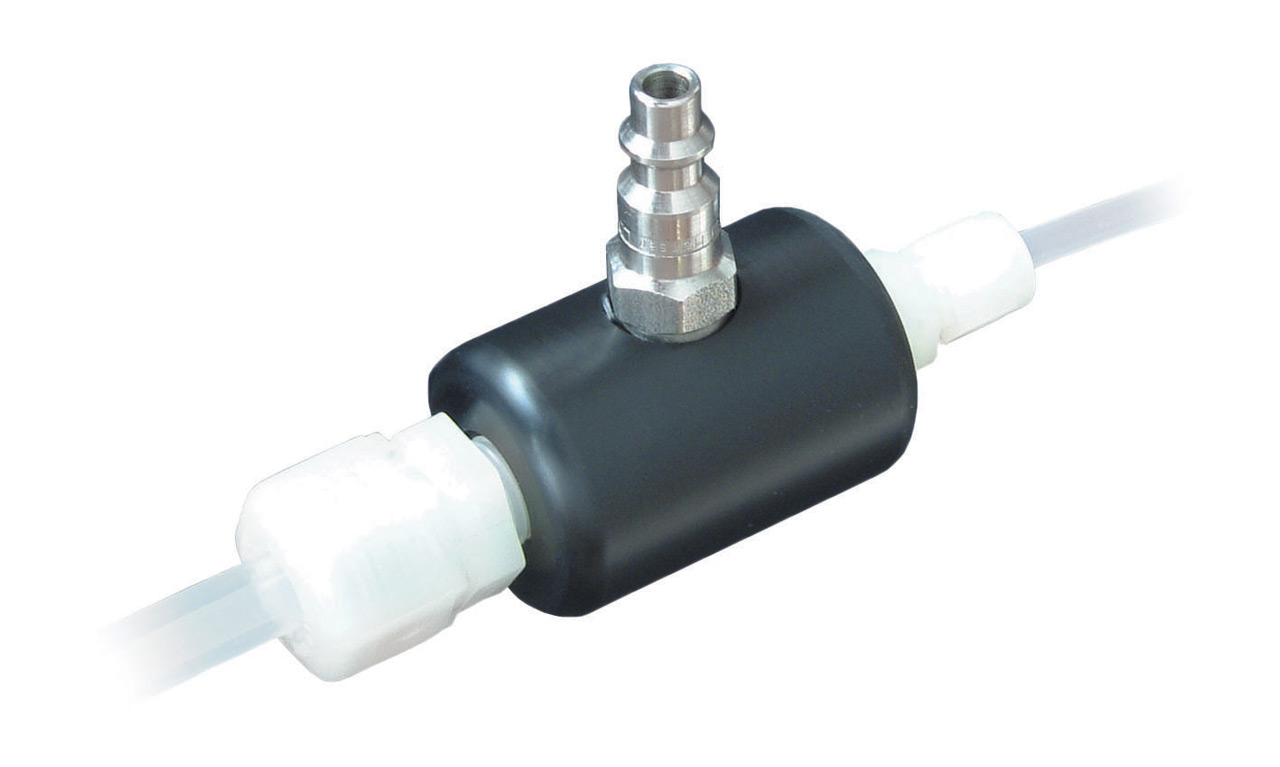

- Manifold superiore con raccordo quick-connect per collegamento diretto all’unità di controllo e tubo di campionamento PTFE 3/16″
- Unità di Controllo Elettronica Solinst 464 — gestisce automaticamente i cicli drive/vent con portate preimpostate o personalizzate (fino a 99 profili salvati in memoria); disponibile in versione 125 psi e 250 psi
- Compressore 12V — alimentato da batteria auto o marina, ideale per applicazioni low-flow fino a 30 m di profondità
Per il campionamento a basso flusso, si consiglia l’utilizzo di una cella di flusso (flow-through cell) che consente il monitoraggio in continuo dei parametri di spurgo in linea, permettendo di avviare il campionamento non appena i valori si stabilizzano.
Unità di controllo elettronica mod. 464
Compressore 12V oil-less
Accessori disponibili per la Micro DVP Solinst 408M
| Accessorio | Descrizione |
|---|---|
| Unità di controllo elettronica mod. 464 | Disponibile in versione 125 psi e 250 psi. Alimentazione a 4 pile AA (autonomia ~100 ore). Modalità automatica o manuale, fino a 99 profili portata personalizzati salvati in memoria FRAM. Raccordi quick-connect. |
| Compressore 12V oil-less | Compressore leggero (9,5 kg) alimentato da batteria 12V DC. Pressione massima 150 psi, serbatoio aria 7,6 L (2 gal US). Ideale per applicazioni low-flow fino a 30 m. |
| Testa multi-purge per sistema CMT | Testa di campionamento aggiuntiva per utilizzo della Micro DVP nel sistema CMT Solinst 403, consente spurgo e campionamento selettivo per canale. |
| Filtro in-line monouso mod. 860 | Filtro da installare sul tubo di scarico del campione. Adattabile a più diametri di tubazione. |
| Packer a bassa pressione mod. 800 | Riduce i volumi di spurgo isolando la zona di campionamento. Disponibili in configurazione singola o straddle, per piezometri da 2″ a 5″ (50–127 mm). |
| Tag Line Solinst mod. 103 | Cavo marcato su avvolgitubo per il supporto e il calaggio della pompa nei sistemi portatili. |
