Piezometro ad infissione multilivello Solinst 615 ML

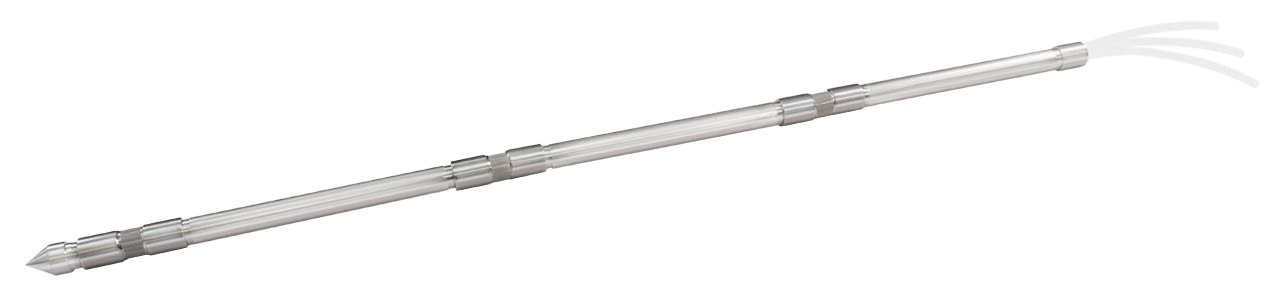

Il Solinst 615 ML permette di monitorare più intervalli a profondità distinte in un solo punto di infissione. È progettato per il campionamento di acque sotterranee superficiali e gas nel suolo in condizioni idonee.
Porte filtranti in acciaio inox, raccordi e prolunghe vengono assemblati progressivamente durante l’avanzamento. Ogni porta è collegata a un proprio tubo di monitoraggio.
Fino a 3 zone con tubi da 9,5 mm di diametro esterno; fino a 6 zone con tubi da 6 mm.
Vantaggi
- Fino a 6 intervalli di monitoraggio in una sola infissione
- Profilazione verticale ad alta risoluzione
- Porte filtranti e componenti strutturali in acciaio inox
- Assemblaggio con pochi strumenti e posa tramite direct push o battente manuale
- Ridotto disturbo del sito rispetto a più punti di infissione separati
- Tubi indipendenti per le diverse zone
- Attrezzature facilmente trasportabili e accessori standard
Come funziona il sistema multilivello
L’acqua attraversa il filtro da 100 mesh della porta, entra nel raccordo portagomma e risale nel tubo di monitoraggio associato. Le porte vengono collocate alle quote di interesse mediante la combinazione di prolunghe e raccordi.
Il portagomma a doppio diametro accetta tubi in polietilene o rivestiti in PTFE da 3/8″ (9,5 mm) oppure 1/4″ (6 mm) di diametro esterno. Il loro ingombro determina il numero massimo di zone.
Monitoraggio a quote distinte
Il sistema consente di confrontare campioni e misure ottenuti da intervalli differenti. L’effettiva separazione delle zone dipende dall’idoneità della formazione e dalla corretta installazione del sistema.
Caratteristiche principali
| Caratteristica | Piezometro 615 ML |
|---|---|
| Materiale delle porte | Acciaio inox |
| Filtro | Cilindrico in acciaio inox, 100 mesh |
| Raccordi e prolunghe | 3/4″ NPT in acciaio inox |
| Collegamento dei tubi | Portagomma a doppio diametro |
| Tubi di monitoraggio | Polietilene o rivestiti in PTFE |
| Zone con tubo Ø esterno 9,5 mm | Fino a 3 |
| Zone con tubo Ø esterno 6 mm | Fino a 6 |
| Profondità ideale | 1-6 m; profondità effettiva dipendente dal terreno e dal metodo di posa |
| Posa | Direct push o battente manuale, in terreni idonei |

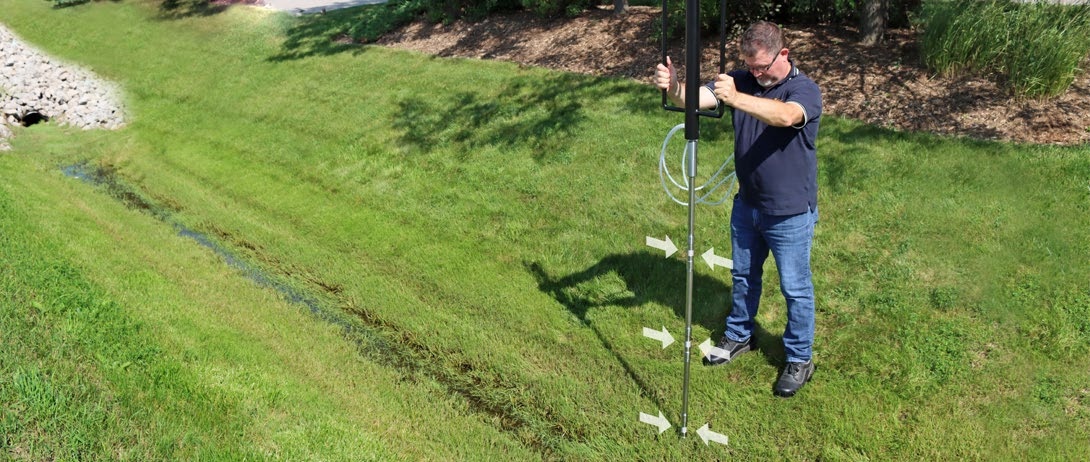

Installazione
- Definire le quote da monitorare e scegliere il diametro dei tubi in funzione del numero di zone e degli strumenti.
- Avvitare la punta di infissione alla prima prolunga o porta.
- Collegare un tubo indipendente a ogni porta filtrante.
- Aggiungere progressivamente porte, raccordi e prolunghe durante l’infissione.
- Proteggere i tubi con l’apposito passaggio nella testa di battuta, se si utilizza il battente manuale.
- Identificare i tubi in superficie per associare ogni misura alla corretta quota.
Le punte sono destinate a una sola installazione, anche se il monitoraggio è temporaneo. Non sono progettate per l’estrazione e il riutilizzo.
Applicazioni
- Profilazione verticale del sottosuolo ad alta risoluzione
- Campionamento delle acque sotterranee a più quote, inclusi VOC con metodo adeguato
- Monitoraggio dei livelli idrici
- Campionamento dei gas nel suolo
- Delimitazione dei pennacchi di contaminazione
- Confronto delle concentrazioni fra intervalli distinti
- Caratterizzazione ambientale a basso costo e ridotto disturbo del sito
Perché scegliere il monitoraggio multilivello
Campioni provenienti da intervalli brevi e distinti aiutano a riconoscere variazioni verticali che un lungo tratto filtrante potrebbe mascherare per miscelazione.
Una rete di punti multilivello fornisce dati per ricostruire la distribuzione tridimensionale dei contaminanti e seguirne l’evoluzione. Tubi di piccolo diametro riducono i volumi di spurgo e possono accelerare la risposta alle variazioni di pressione.
La corretta separazione degli intervalli è essenziale per limitare comunicazioni fra zone e interpretare le misure.
Il livello all’interno dei tubi del 615ML può essere effettuata con i freatimetri a diametro ridotto Solinst 102 e 102 Mini
Componenti del sistema
- Punta di infissione, avvitata alla prima prolunga o porta
- Porte di monitoraggio in acciaio inox con filtro da 100 mesh
- Portagomma a doppio diametro per i tubi delle singole zone
- Raccordi e prolunghe 3/4″ NPT in acciaio inox
- Tubi indipendenti in polietilene o rivestiti in PTFE
- Tappi in Delrin e accessori per completare il punto di monitoraggio
Battente manuale e protezione dei tubi

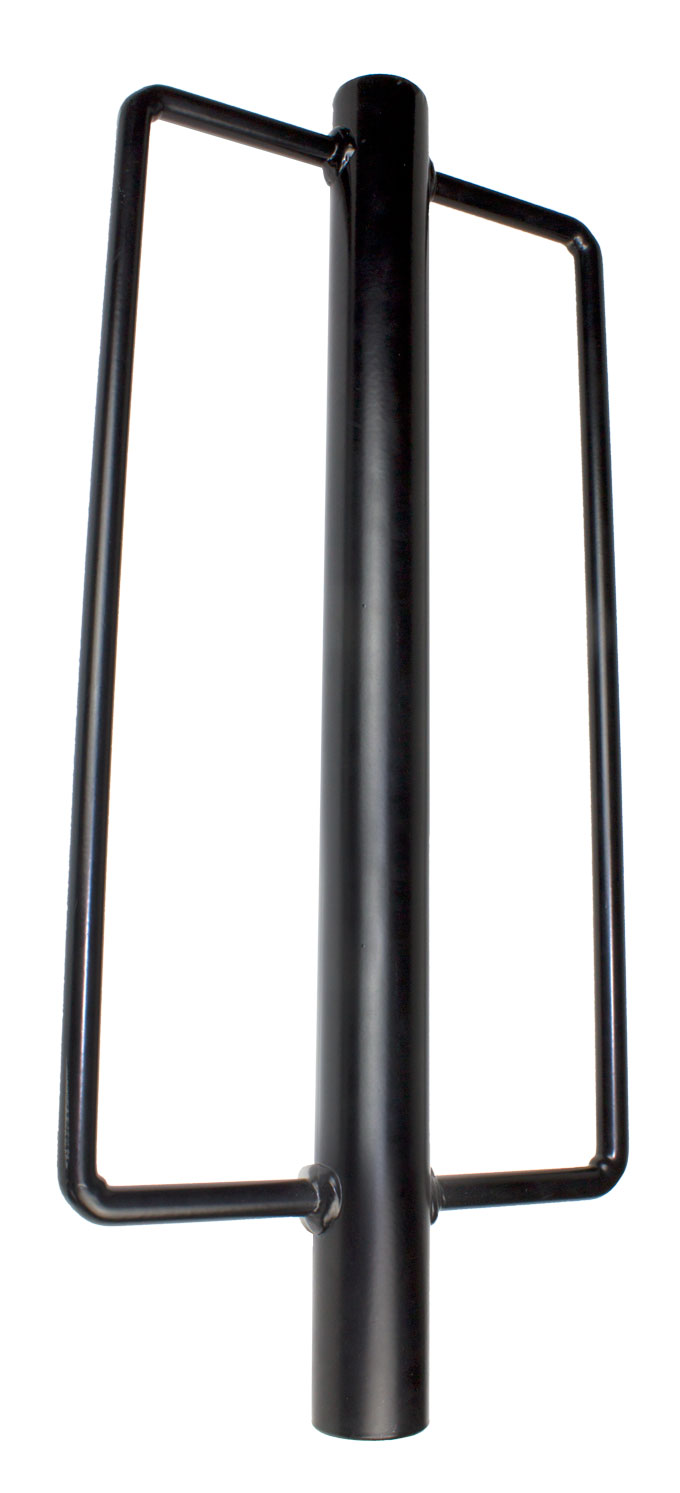

Il battente piantiapali manuale pesa 9,5 kg. Al piezometro 615 ML va avvitata una testa di battuta dedicata con passaggio di protezione dei tubi durante la posa.
Configurazioni e strumenti compatibili
| Diametro esterno del tubo | Numero massimo di zone |
|---|---|
| 3/8″ (9,5 mm) | 3 |
| 1/4″ (6 mm) | 6 |
I diametri indicati sono esterni: lo spazio utile agli strumenti dipende dal diametro interno del tubo.
| Strumento / accessorio | Impiego |
|---|---|
| Pompa peristaltica 410 |

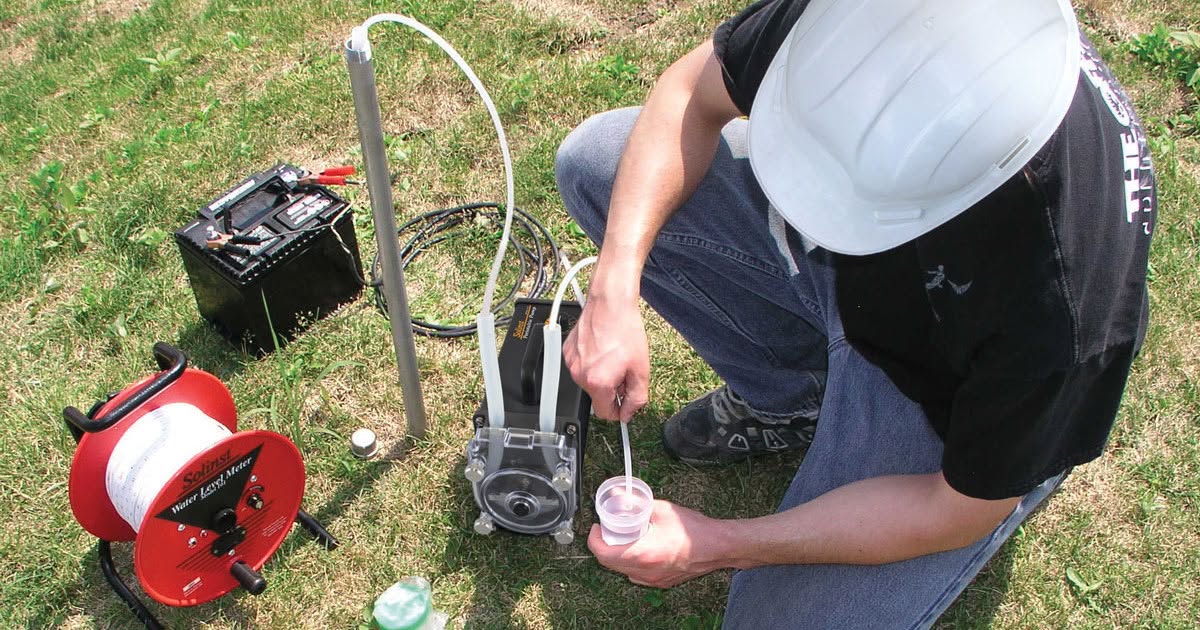

Campionamento per aspirazione con tubi di diametro interno pari o superiore a 6 mm e un sollevamento fino a 10 m al livello del mare, in funzione delle condizioni operative. Verificare la compatibilità della tubazione utilizzata. |
| Misuratori di livello 102 / 102M | Sonda P4 da 4 mm per tubi con passaggio interno sufficiente. |
| Battente manuale da 9,5 kg | Infissione con testa di battuta e protezione dei tubi. |
| Raccordi, prolunghe e tappi | Componenti 3/4″ NPT per assemblaggio e completamento. |
La profondità di aspirazione della pompa non coincide con la profondità raggiungibile dal piezometro. La fattibilità della posa dipende dalle condizioni del sottosuolo.
