Piezometro a tubo aperto Solinst 601 – Standpipe
Il Solinst 601 Standpipe è un piezometro con corpo in PVC e filtro poroso in HDPE, progettato per realizzare un punto di ingresso filtrato all’interno di un foro già perforato.
È indicato per il monitoraggio dei livelli idrici, il campionamento per l’analisi dei metalli, le misure di permeabilità e le indagini geotecniche. La punta può essere inserita manualmente anche in sedimenti molto sciolti, quando le condizioni lo consentono.
Filtro con porosità media di 60 µm

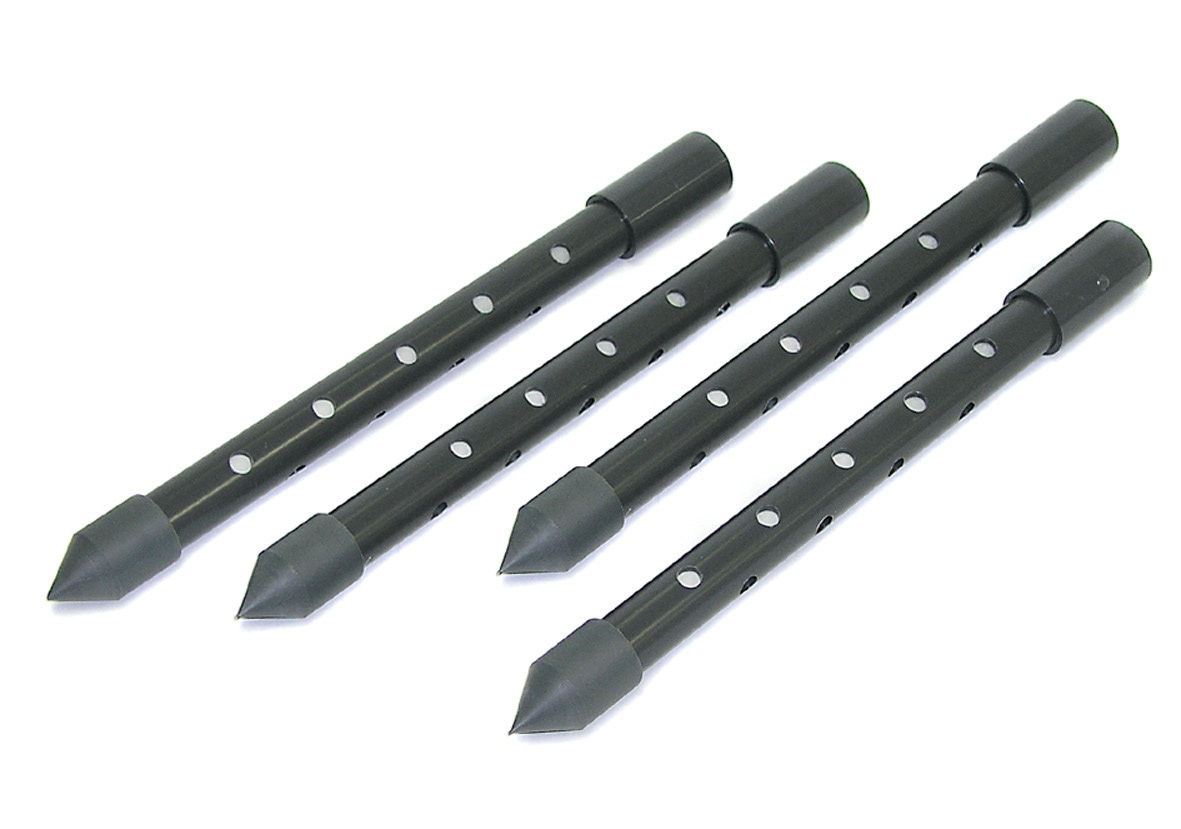

Punte disponibili nelle lunghezze di 15, 30, 60 e 90 cm.
Vantaggi
- Soluzione semplice ed economica per monitoraggi idrogeologici e geotecnici
- Corpo rigido in PVC che protegge il filtro durante l’installazione
- Elemento filtrante in HDPE poroso (Vyon) da 60 µm
- Adatto al campionamento per l’analisi dei metalli
- Collegamento con prolunghe standard in PVC Schedule 40 da 3/4″
- Quattro lunghezze standard della punta per differenti esigenze di progetto
Come funziona

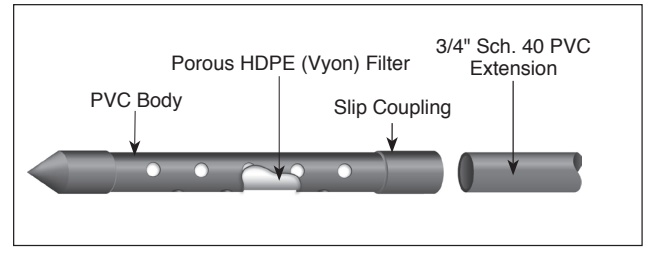

L’acqua sotterranea attraversa i fori del corpo in PVC e il filtro interno in polietilene ad alta densità poroso (Vyon), quindi entra nel tubo di risalita. Il livello nel tubo consente il monitoraggio del carico idraulico.
Il filtro, con pori di dimensione media pari a 60 micron, è progettato per trattenere limi e sabbie fini. L’alloggiamento esterno rigido protegge l’elemento filtrante.
Caratteristiche principali
| Caratteristica | Solinst 601 |
|---|---|
| Corpo | PVC rigido perforato con punta conica |
| Filtro | HDPE poroso (Vyon) |
| Dimensione media dei pori | 60 µm |
| Lunghezze standard della punta | 15, 30, 60 e 90 cm (6″, 1 ft, 2 ft e 3 ft) |
| Prolunghe | PVC Schedule 40 da 3/4″, a estremità lisce |
| Dimensioni delle prolunghe | Diametro interno 0,804″ (circa 20,4 mm); esterno 1,050″ (circa 26,7 mm) |
| Giunzioni | Manicotti a innesto (slip couplings) |
| Adattamento ad altri tubi | Con raccordi riduttori opzionali |
| Posa | In foro perforato; inserimento manuale solo in sedimenti molto sciolti |
Installazione
- Verificare che tutti i componenti siano puliti prima dell’uso.
- Inserire la prima prolunga in PVC nel manicotto collegato alla punta piezometrica.
- Aggiungere manicotti e prolunghe fino alla lunghezza richiesta, quindi posizionare il piezometro nel foro.
- Realizzare il riempimento con sabbia attorno alla punta filtrante.
- Completare verso la superficie con sabbia, ghiaia o bentonite, secondo il progetto e l’applicazione.
- Chiudere la sommità dell’ultima prolunga con un tappo a innesto.
Nota di posa: evitare di tentare l’estrazione dal terreno dopo l’installazione: i componenti sono uniti soltanto mediante innesto a frizione.
Applicazioni
- Monitoraggio dei livelli idrici
- Misure di permeabilità
- Campionamento delle acque per l’analisi dei metalli
- Controlli in fase di costruzione
- Dewatering e operazioni di drenaggio
- Indagini sulla stabilità dei pendii
- Air sparging, con configurazione adeguata
Condizioni di impiego
Il 601 è progettato principalmente per essere collocato in un foro già perforato. La punta in PVC può essere spinta manualmente in sabbie molto sciolte alla base di un foro o di un corso d’acqua, oppure in sedimenti molto sciolti di bacini di decantazione.
La scelta della profondità, del tratto filtrante e dei materiali di riempimento deve essere coerente con le condizioni del sottosuolo e con la misura richiesta.
Componenti necessari
- Punta piezometrica 601 nella lunghezza scelta
- Prolunghe in PVC Schedule 40 da 3/4″ a estremità lisce, in quantità sufficiente a raggiungere la quota prevista
- Manicotti a innesto compatibili con tubo Schedule 40, uno per ciascuna prolunga
- Tappo a innesto da 3/4″ per la chiusura superiore
- Raccordi riduttori opzionali per il collegamento ad altri diametri di tubo
Le istruzioni indicano che prolunghe, manicotti, tappo e riduttori devono essere reperiti per completare l’installazione.

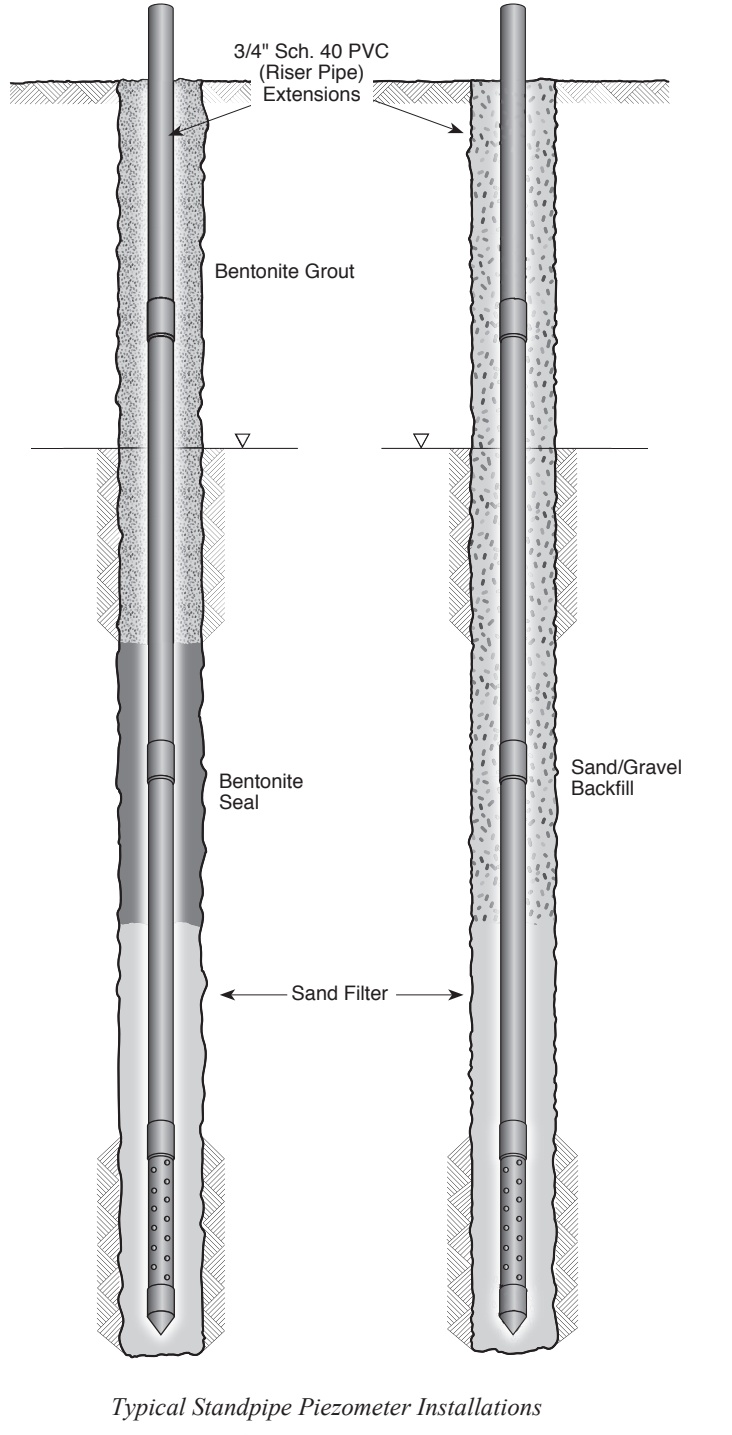

Configurazioni tipiche di completamento
L’installazione può prevedere sabbia attorno alla punta filtrante, un sigillo in bentonite e un riempimento superiore in bentonite, oppure un riempimento in sabbia e ghiaia. La configurazione va scelta in funzione dell’applicazione e del grado di isolamento richiesto.
La punta da 30 cm (1 ft) presenta 18 fori da 3/8″, con una superficie aperta complessiva di circa 2 in² (12,9 cm²). Queste aperture appartengono al corpo esterno e sono distinte dai pori da 60 µm del filtro interno.
