Piezometro ad infissione Solinst 615
Il Solinst 615 è un piezometro in acciaio inox per il monitoraggio delle acque sotterranee poco profonde e, nelle configurazioni appropriate, dei gas nel suolo. Si installa per infissione con tecniche direct push o mediante un battente manuale, in terreni idonei.
La punta filtrante si collega a prolunghe con filettatura 3/4″ NPT. Le varianti della gamma permettono di scegliere fra campionamento con tubo dedicato, misura del livello e prelievo di vapori.
Un punto di monitoraggio per installazione.
Per più quote nella stessa infissione è disponibile il modello 615 ML.
Vantaggi
- Soluzione economica per indagini e monitoraggi superficiali
- Corpo e filtro in acciaio inox
- Installazione direct push con attrezzature trasportabili
- Ridotto disturbo del sito in condizioni di terreno adatte
- Tubo di campionamento dedicato nelle versioni 615 e 615 S, per evitare il contatto del campione con le prolunghe
- Versioni con protezione del filtro per ridurre intasamento e imbrattamento durante l’infissione
Come funziona

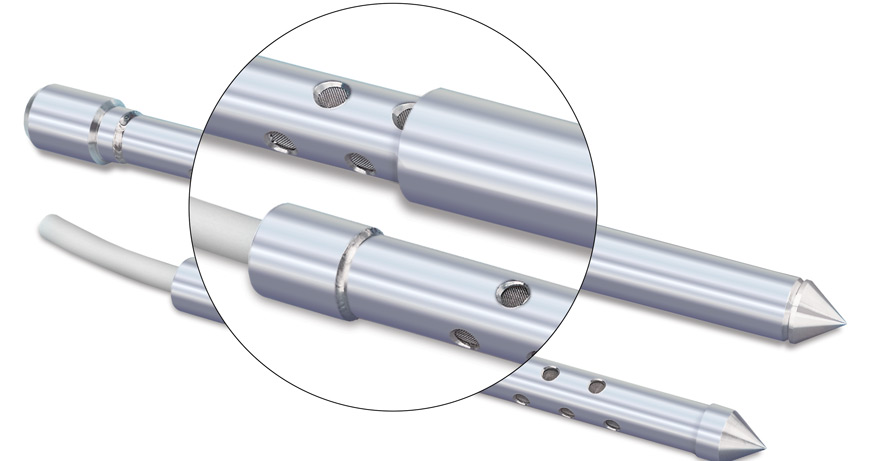

L’acqua della formazione attraversa il filtro cilindrico in acciaio inox da 50 mesh. Nelle versioni dotate di portagomma, il campione risale nel tubo collegato all’interno della punta, rimanendo separato dalle aste di prolunga.
Le versioni 615 N e 615 SN, prive di portagomma, offrono maggiore accesso agli strumenti per la misura del livello. Il 615 C utilizza un raccordo a compressione per i collegamenti di campionamento dei gas nel suolo.
|
Scelta della configurazione Per il campionamento dell’acqua con tubo dedicato si utilizzano 615 o 615 S. Per la misura del livello sono disponibili 615 N e 615 SN. Quando è richiesta una connessione a tenuta d’aria per i vapori, la variante dedicata è il 615 C. |
 |
Caratteristiche principali
| Caratteristica | Piezometro 615 |
|---|---|
| Materiale | Corpo e filtro in acciaio inox |
| Filtro | Cilindrico, 50 mesh |
| Collegamento prolunghe | 3/4″ NPT |
| Tubo per 615 / 615 S | LDPE o rivestito in PTFE; diametro esterno 16 mm (5/8″), interno 12 mm (1/2″) |
| Tubo per 615 C | Diametro esterno 6 mm (1/4″); raccordo a compressione |
| Protezione 615 S / 615 SN | Diametro 38 mm (1-1/2″), monouso |
| Installazione | Direct push, attrezzature di perforazione o battente manuale |
| Profondità raggiungibile | Dipende dal terreno e dal metodo di infissione |
Installazione
- Scegliere la variante in funzione della misura e delle condizioni del terreno.
- Collegare il tubo di campionamento, se previsto, alla punta filtrante.
- Assemblare punta, raccordi e prolunghe con attacco 3/4″ NPT.
- Procedere all’infissione con l’attrezzatura adatta; con battente manuale utilizzare la testa di battuta e il passaggio di protezione del tubo.
- Completare il punto di monitoraggio ed effettuare misure o campionamenti con strumenti di diametro compatibile.
Le punte sono progettate per una sola installazione, permanente o temporanea: non per essere estratte e riutilizzate. Non tutti i terreni sono idonei all’infissione.
Applicazioni
- Campionamento della falda superficiale, inclusi composti organici volatili (VOC), con metodo di prelievo adeguato
- Misura dei livelli e dei carichi idraulici
- Delimitazione dei pennacchi di contaminazione
- Campionamento dei gas nel suolo con la configurazione appropriata
- Monitoraggio del deflusso di base negli alvei
- Monitoraggio presso serbatoi interrati (UST)
- Indagini ambientali a basso costo e ridotto disturbo
- Punti di insufflazione (sparging)
Versioni disponibili
| Versione | Configurazione |
|---|---|
| 615 | Portagomma interno per tubo di campionamento |
| 615 N | Senza portagomma, per accesso agli strumenti di livello |
| 615 C | Raccordo a compressione per tubo da 6 mm di diametro esterno |
| 615 S | Portagomma e protezione esterna del filtro |
| 615 SN | Protezione esterna del filtro, senza portagomma |
La protezione delle versioni S e SN limita il rischio di intasamento del filtro durante la posa. Il raccordo superiore rinforzato funge da tenuta anulare.
Campionamento e strumentazione compatibile
| Strumento | Utilizzo |
|---|---|
| Pompa peristaltica 410 | Prelievo per aspirazione in tubi con diametro interno di almeno 6 mm. Fino a 10 m di sollevamento al livello del mare; le prestazioni dipendono dalle condizioni operative. |
| Mini Inertial Pump 404 | Utilizzabile da 9,5 mm di diametro interno; e fino a 30 m di profondità. |
| Miniature Point Source Bailer 429 | Diametro 12 mm, indicato per le versioni 615 N e 615 SN. |
| Misuratori di livello 101 / 102 / 102M | Scelta della sonda in funzione dello spazio disponibile. |
| Levelogger con adattatore | Installazione in un tratto di prolunga da 1″ tramite riduttori da 1″ a 3/4″; opzioni NPT e BSPT. |
Componenti e accessori
- Punta filtrante nella variante scelta
- Prolunghe e raccordi 3/4″ NPT in acciaio inox
- Tubo di campionamento in LDPE o rivestito in PTFE, ove previsto
- Tappi in Delrin da 3/4″ NPT
- Testa di battuta e passaggio per il tubo
- Battente manuale opzionale da 9,5 kg
Battente manuale

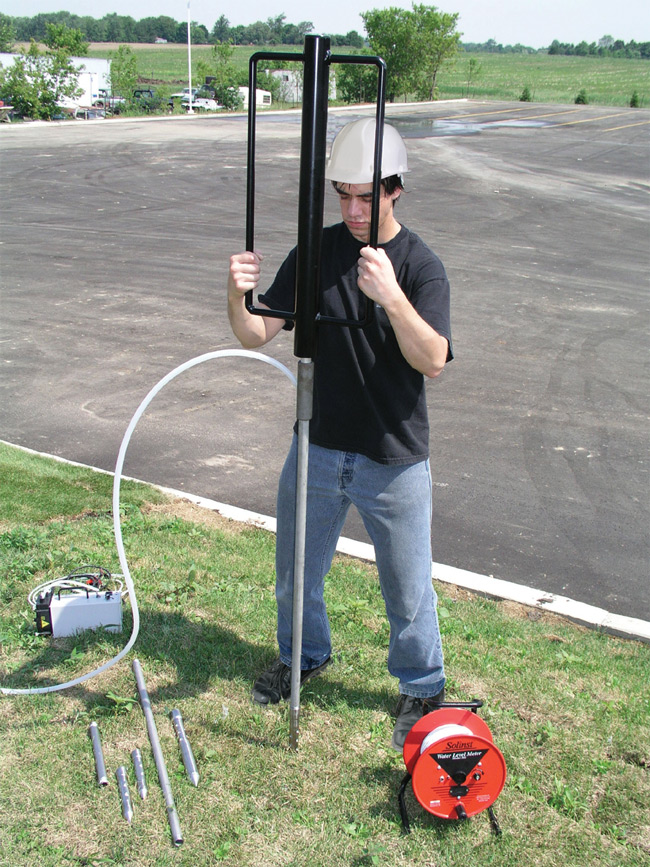

Il Manual Slide Hammer da 9,5 kg consente l’installazione in terreni adatti con attrezzatura facilmente trasportabile.
Misura del livello
Il livello all’interno del piezometro ad infissione può essere agevolmente misurato con qualsiasi freatimetro.
