Sistema di trasmissione remota ARC1
Unità di trasmissione a distanza con datalogger integrato per il monitoraggio di livello e pressione. ARC1 acquisisce i dati da sonde e trasmettitori esterni, li conserva localmente e li invia tramite la tecnologia radio scelta.
Le varianti Tube, Box e Box-SB consentono installazioni in tubi di livello, a parete o con collegamento a sensori intrinsecamente sicuri. Sonde di livello e trasmettitori di pressione non sono inclusi.
Caratteristiche principali
- Memoria per 56.000 valori misurati con data e ora
- Alimentazione a batteria sostituibile, con autonomia fino a 10 anni secondo configurazione e condizioni di impiego
- Moduli alternativi 4G, NB-IoT/LTE-M o LoRaWAN
- Interfacce RS485 KELLER, SDI-12 e ingressi analogici e digitali
- Barometro, temperatura e umidità interni
- Visualizzazione e allarmi tramite PressureSuite Cloud
- Software KELLER senza licenza a pagamento incluso; interfacce documentate per integrazioni personalizzate
Acquisizione locale e trasmissione programmata
Il registratore integrato permette di separare la frequenza delle misure da quella delle trasmissioni: i valori possono essere raccolti localmente e inviati in gruppo, riducendo il consumo energetico. L’intervallo minimo di misura è 1 minuto.
Il modulo radio va scelto in base alla rete disponibile nel sito. La connettività non è integrata nella sonda di misura: ARC1 svolge il ruolo di acquisizione e trasmissione.
Specifiche di acquisizione e alimentazione
| Parametro | ARC1 |
|---|---|
| Memoria | 56.000 valori misurati con marcatempo; 4 Mbit |
| Intervallo minimo di misura | 1 minuto |
| Batteria | Litio tipo DD, 3,9 V / 35 Ah, sostituibile |
| Autonomia cellulare | Fino a 10 anni nelle condizioni indicate: una misura all’ora o una trasmissione al giorno |
| Autonomia LoRa | Fino a 10 anni con misura e trasmissione ogni 10 minuti |
| Alimentazione sensori | 3,7 / 5 / 12 V commutabili; corrente continua 100 mA |
| Configurazione | RS485; connettore Fischer DEE 103A054 |
| Antenna | Presa SMA femmina |
| SIM per versioni cellulari | Micro SIM 3FF, 12 × 15 mm |
| Temperatura operativa | −20…50 °C; opzione −30…50 °C |
L’autonomia effettiva dipende anche dalla qualità della ricezione, dai sensori collegati e dalle condizioni ambientali. La capacità di memoria è espressa in singoli valori, non in set completi multicanale.
Varianti disponibili
| Parametro | ARC1 |
|---|---|

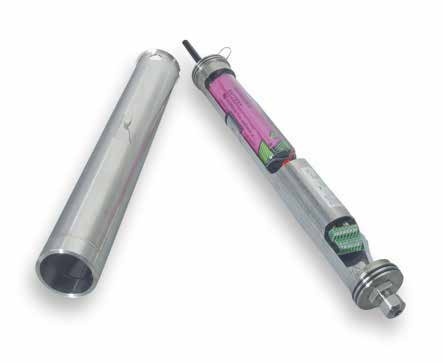

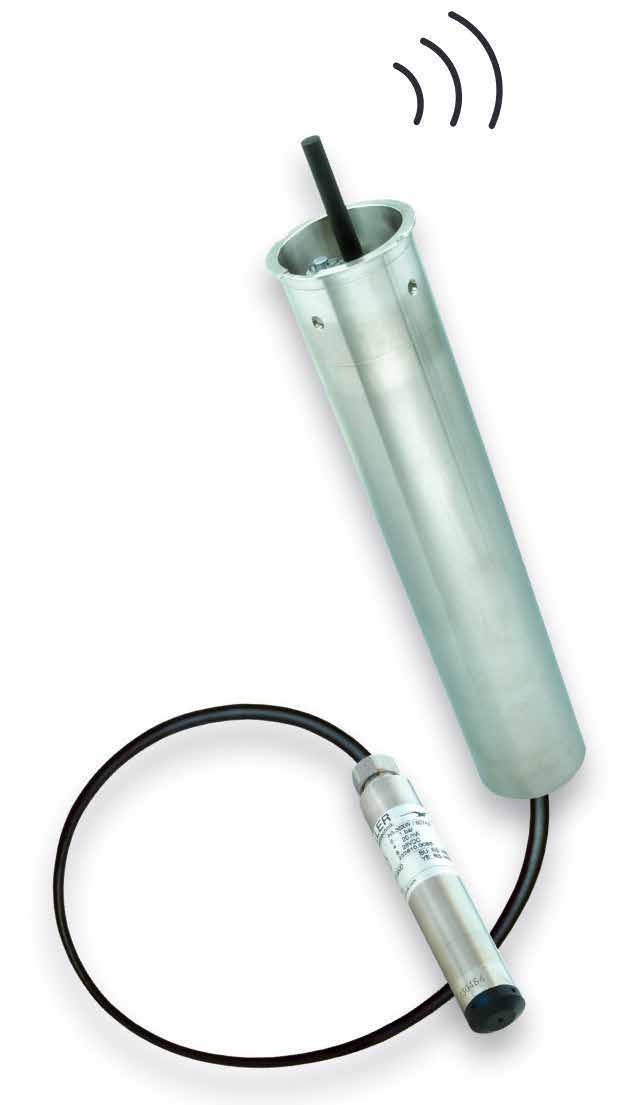

| ARC1-Tube | Per tubi di livello da 2″; corpo in acciaio inox AISI 316L; Ø 48 × 330 mm senza antenna; circa 1,5 kg con batteria |

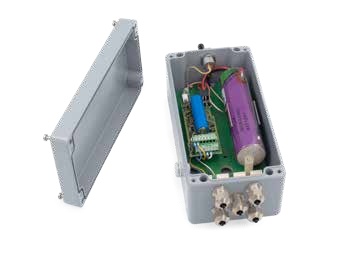

| ARC1-Box | Per installazione a parete, fino a cinque trasmettitori o sonde; alluminio verniciato a polvere; 200 × 100 × 80 mm senza antenna; circa 1,5 kg con batteria |
| ARC1-Box-SB | Con barriere di sicurezza per una sonda o un trasmettitore intrinsecamente sicuro; alluminio verniciato a polvere; 180 × 180 × 72 mm; circa 3 kg con batteria |
Applicazioni
- Monitoraggio dei livelli delle acque sotterranee
- Sistemi di preallarme per innalzamento del livello e inondazioni
- Controllo del riempimento di serbatoi
- Monitoraggio remoto della pressione
- Reti di acquisizione per impianti e siti ambientali
Interfacce e sensori interni
| Parametro | ARC1 |
|---|---|
| Interfaccia digitale KELLER | RS485 con protocollo bus KELLER |
| Interfaccia SDI-12 | Per sonde multiparametriche di terze parti, previa verifica di compatibilità |
| Ingressi analogici | 2 ingressi 0–5 VDC; risoluzione 12 bit; accuratezza ±0,3% FS tra −20 e 50 °C |
| Ingressi digitali | 2 ingressi allarme/contatore; massimo 1 conteggio al secondo |
| Barometro interno | 0,3–1,1 bar assoluti; risoluzione 0,016 mbar; accuratezza ±1 mbar tra −20 e 50 °C |
| Temperatura interna | Accuratezza ±2 °C tra −20 e 50 °C |
| Umidità interna | Accuratezza ±3% RH nell’intervallo 20–80% RH |
| Orologio RTC | ±3 ppm, circa ±0,26 secondi/giorno, tra −20 e 85 °C |
| Diagnostica alimentazione | Capacità e tensione batteria |
Le grandezze interne descrivono le condizioni dell’unità. Livello, pressione del processo e altri parametri esterni dipendono dai sensori collegati.
Sonde compatibili e accessori
Tra le famiglie KELLER abbinabili rientrano 36XW per livello, 36XW-CTD per livello, temperatura e conducibilità, 26KyX per acque salmastre e reflue, 46X per basse pressioni e 33X/35X per misure di pressione. Le versioni intrinsecamente sicure richiedono un abbinamento conforme con le barriere appropriate.
- Cappucci per tubi di livello da 2″ a 6″ e anelli adattatori
- Batteria di ricambio DD da 3,9 V / 35 Ah
- Convertitore di interfaccia K-114 A
- Varianti personalizzate ARC1-Mini e alimentazione esterna su richiesta
La scelta finale comprende variante meccanica, modulo radio, sonde, cablaggi e modalità di accesso ai dati.
Tecnologie di trasmissione
4G: modulo per l’Europa con supporto 3G/2G. M1&NB: NB-IoT e LTE-M con supporto 2G. LoRa: variante LR868, con LR915 su richiesta.
Per le configurazioni cellulari sono previsti SMS, e-mail e FTP, con supporto TLS. La variante LoRa comunica tramite LoRaWAN. Disponibilità delle reti, servizi e compatibilità regionale devono essere verificate per il luogo d’installazione.
Installazione e protezione
Il grado di protezione standard è IP65. L’opzione IP68 consente immersione fino a 2 m per un massimo di 24 ore, con installazione e tenuta eseguite correttamente. La trasmissione radio non funziona sott’acqua.
ARC1-Tube dispone di passacavo o connettore LEMO secondo variante. Le versioni Box sono adatte al montaggio a parete.
ARC1-Box-SB deve essere installata esclusivamente fuori dall’area potenzialmente esplosiva. Le barriere integrate permettono il collegamento di una sonda o di un trasmettitore intrinsecamente sicuro secondo le istruzioni e la descrizione di sistema applicabili.

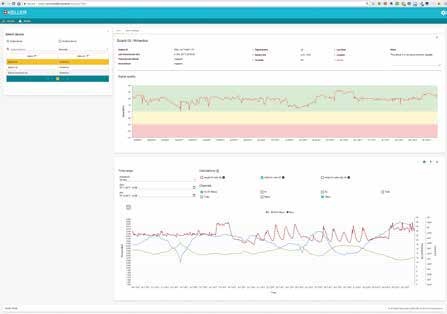

PressureSuite Cloud e integrazione dei dati
PressureSuite Cloud consente l’accesso ai dati tramite login personale, la visualizzazione grafica e l’esportazione in Excel e CSV. Gli allarmi possono segnalare via e-mail condizioni come l’aumento del livello o la batteria scarica.
L’API permette di richiamare i dati via HTTPS in formato JSON. Protocolli documentati, DLL ed esempi di codice consentono di integrare ARC1 in applicazioni personalizzate. La disponibilità dei servizi dipende dalla configurazione scelta.
