KELLER Serie 36XS
Sonda di livello piezoresistiva ad accuratezza molto elevata, con diametro di soli 16 mm. Il design slanciato facilita l’installazione in spazi ridotti per il monitoraggio idrostatico di acque sotterranee, acque superficiali e serbatoi d’acqua.
Il sensore di pressione isolato e la compensazione matematica sono integrati in un corpo in acciaio inox con costruzione saldata, senza guarnizioni interne al trasduttore di pressione. L’interfaccia RS485 con Modbus RTU e bus KELLER è disponibile anche in combinazione con l’uscita 4–20 mA.
Caratteristiche principali
- Accuratezza di pressione ±0,05% FS a 20–25 °C.
- Banda d’errore totale ±0,2% FS tra 0 e 50 °C.
- Campi relativi da 0–1 a 0–30 bar e varianti assolute.
- Corpo Ø 16 × circa 124 mm, peso di circa 70 g senza cavo.
- Uscita analogica ridimensionabile tramite RS485 e filtro regolabile.
- Misura della temperatura sul chip del sensore di pressione.
Adatta alla misura del livello in pozzi, corpi idrici e serbatoi d’acqua, con alimentazione e acquisizione affidate al sistema collegato.
Caratteristiche tecniche
| Parametro | Serie 36XS |
|---|---|
| Accuratezza pressione a 20–25 °C | ≤ ±0,05% FS |
| Banda d’errore totale 0–50 °C | ≤ ±0,2% FS |
| Deviazione aggiuntiva uscita analogica | ≤ ±0,05% FS, oltre ad accuratezza e banda d’errore totale |
| Non linearità digitale BFSL | ≤ ±0,02% FS |
| Stabilità a lungo termine | 0,15% FS/anno alle condizioni di riferimento |
| Risoluzione / stabilità del segnale digitale | 0,002% FS / 0,0025% FS noise-free |
| Dipendenza dalla posizione | ≤ ±2 mbar |
| Accuratezza / risoluzione temperatura | ≤ ±1,5 °C / ≤0,01 °C nel campo compensato |
| Temperatura fluido, ambiente e stoccaggio | −20…85 °C; formazione di ghiaccio non ammessa |
| Dimensioni / peso senza cavo | Ø 16 × circa 124 mm / circa 70 g |
| Materiali | Corpo e diaframma AISI 316L; cappuccio POM; guarnizione interna del passacavo FKM |
| Protezione / attacco di pressione | IP68 / cappuccio protettivo, senza raccordo filettato |
| Resistenza a vibrazioni / urti | 10 g, 10–2.000 Hz / 50 g, 6 ms |
Calibrazione in posizione verticale con ingresso di pressione rivolto verso il basso. È raccomandata una ricalibrazione annuale. La misura della temperatura viene eseguita sul chip di silicio, dietro il diaframma metallico di separazione.
Interfacce e alimentazione
| Parametro | Serie 36XS |
|---|---|
| Solo digitale RS485 | 3,2–32 VDC; consumo senza comunicazione <8 mA |
| 2 fili: 4–20 mA + RS485 | 10–32 VDC; consumo senza comunicazione 3,5–22,5 mA |
| Protocolli | Modbus RTU e bus KELLER; RS485 half-duplex |
| Velocità / configurazione standard | 9.600 o 115.200 bit/s; predefiniti: indirizzo 1 e 9.600 bit/s |
| Dati digitali | Pressione in bar, temperatura in °C; Float32 e Int32 |
| Lunghezza della linea RS485 | Fino a 1,2 km |
| Tempo di avvio | <60 ms |
| Carico uscita 4–20 mA | <(U − 10 V) / 25 mA |
| Frequenza limite analogica | ≥300 Hz; filtro regolabile |
| Frequenza interna pressione / temperatura | ≥1.800 Hz / ≥10 Hz |
| Protezione da sovratensione e inversione polarità | ±32 VDC |
Durante la comunicazione digitale il segnale analogico viene disturbato: non è consigliato utilizzare contemporaneamente le due interfacce. La lunghezza della linea RS485 non corrisponde alla profondità di immersione. La frequenza di misura interna non coincide con la velocità di registrazione del sistema esterno.
Campi di misura PR e PAA
| Parametro | Serie 36XS |
|---|---|
| Campi relativi PR, bar | 0–1; 0–3; 0–6; 0–10; 0–16; 0–30 |
| Colonne d’acqua indicative | 10, 30, 60, 100, 160 e 300 mH₂O |
| Campi assoluti PAA, bar assoluti | 0,8–2; 0,8–4; 0,8–7; 0,8–11; 0,8–17; 0,8–31 |
| Sovraccarico PR, nello stesso ordine dei campi | 3, 9, 30, 30, 90 e 90 bar |
| Sovraccarico PAA, nello stesso ordine dei campi | 9, 9, 30, 30, 90 e 90 bar |
| Riserva del campo di pressione | ±10% |
La versione PR utilizza il capillare del cavo per il riferimento atmosferico. La versione PAA misura rispetto al vuoto: per ricavare il livello idrico occorre considerare la pressione atmosferica.
Per PAA 0,8–2 bar oltre 2.000 m s.l.m. sono necessari campi speciali. La resistenza al sovraccarico e la riserva non estendono il campo di accuratezza garantita. Campi maggiori con costruzione speciale sono disponibili su richiesta.
Software CCS30 e collegamento al PC
Il software CCS30 senza licenza a pagamento consente visualizzazione grafica in tempo reale, registrazione con intervallo regolabile, esportazione e acquisizione parallela in modalità bus, fino a 100 valori al secondo.
Permette di leggere identificativi e campi, regolare zero e guadagno, ridimensionare l’uscita analogica, configurare il filtro passa-basso e scegliere indirizzo e velocità di comunicazione.

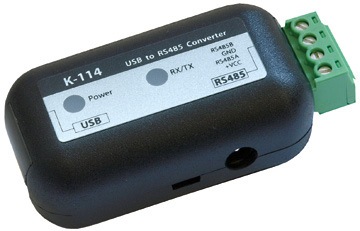

Il collegamento al PC richiede un convertitore RS485–USB, come K-114. Il sensore trasmette i dati al sistema collegato; la registrazione tramite CCS30 avviene sul computer. La frequenza interna del sensore non coincide con la frequenza di acquisizione disponibile sul PC.
Cavi, fornitura e personalizzazioni
Lunghezze standard del cavo: 10, 15, 25, 40 e 100 m; altre lunghezze su richiesta. Le versioni PR utilizzano una guaina in polietilene con capillare integrato; le PAA una guaina in poliolefina a base di PE. Il diametro del cavo è di 5,8 mm.
La fornitura comprende il certificato di calibrazione KELLER. Sono disponibili come accessori il convertitore RS485–USB K-114 e certificati emessi da laboratori esterni accreditati DAkkS o SAS. Il K-114 offre isolamento galvanico USB e resistenze di terminazione e polarizzazione attivabili.
Su richiesta: altri campi di pressione compensati, calcoli specifici dell’applicazione e adattamenti costruttivi. Per esigenze diverse sono disponibili le famiglie KELLER 36XW, 27X e 26X con RS485 e uscita analogica, oppure 36XiW con SDI-12.
