KELLER Serie 36XW-CTD e 36XiW-CTD
Sonde multiparametriche per conducibilità, temperatura e pressione idrostatica, progettate per il monitoraggio di acque sotterranee, acque superficiali e serbatoi d’acqua.

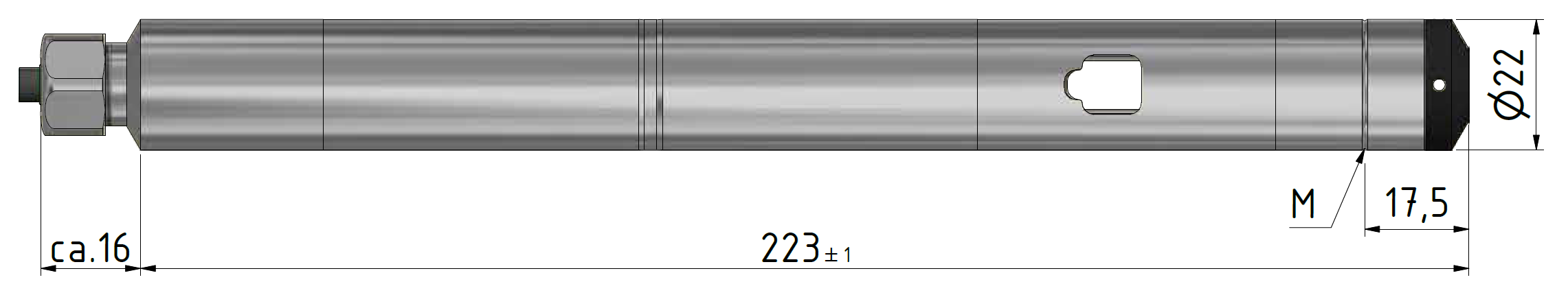

Entrambe le versioni integrano un sensore di pressione piezoresistivo compensato digitalmente, un Pt1000 per la temperatura e un modulo di conducibilità con 6 elettrodi in titanio e sistema a 4 cavi. Il corpo in acciaio inox ha un diametro di 22 mm.
La 36XW-CTD comunica tramite RS485 con Modbus RTU e bus KELLER. La 36XiW-CTD utilizza SDI-12 ed è adatta a sistemi di acquisizione alimentati a batteria. Le due versioni condividono le prestazioni di misura; differiscono per interfaccia, alimentazione, consumi e protezione estesa dai fulmini.
Misure integrate per il monitoraggio dell’acqua
- Pressione: accuratezza ±0,05% FS a 20–25 °C e banda d’errore totale ±0,1% FS tra 0 e 50 °C.
- Temperatura: accuratezza ±0,1 °C con Pt1000 nel modulo di conducibilità.
- Conducibilità: quattro campi selezionabili fino a 200 mS/cm, con accuratezza ±2,5% del campo selezionato.
- Compensazione termica: configurabile in funzione dell’acqua da misurare.
Le misure consentono di seguire il livello idrico e le variazioni della conducibilità per applicazioni di qualità dell’acqua e studio della salinità. La sonda si collega a un’unità esterna di acquisizione o a un computer per la registrazione dei dati.
Caratteristiche tecniche
| Parametro | Specifiche |
|---|---|
| Campi relativi PR | 0–0,3; 0–1; 0–3; 0–10; 0–20 bar |
| Colonne d’acqua indicative | 3, 10, 30, 100 e 200 mH₂O |
| Campi assoluti PAA | 0,8–2; 0,8–4; 0,8–11; 0,8–21 bar assoluti |
| Accuratezza pressione a 20–25 °C | ≤ ±0,05% FS |
| Banda d’errore totale / campo compensato | ≤ ±0,1% FS / 0–50 °C |
| Non linearità digitale BFSL | ≤ ±0,02% FS |
| Stabilità a lungo termine | ≤ ±0,1% FS/anno alle condizioni di riferimento |
| Risoluzione / stabilità del segnale pressione | 0,0005% FS / 0,0025% FS noise-free |
| Dipendenza dalla posizione | ≤ ±2 mbar |
| Riserva del campo di pressione | ≥ ±10% |
| Sensore / accuratezza temperatura | Pt1000 presso gli elettrodi in titanio / ≤ ±0,1 °C |
| Risoluzione temperatura | ≤0,01 °C |
| Frequenza interna pressione / temperatura | 240 Hz / 1 Hz |
Per campi inferiori a 1 bar, le specifiche percentuali sono riferite a un fondo scala di 1 bar. La versione PR utilizza il capillare del cavo per il riferimento atmosferico; con la PAA occorre considerare la pressione atmosferica per ricavare il livello.
Per PAA 0,8–2 bar oltre 2.000 m s.l.m. occorrono campi speciali. La calibrazione è eseguita in verticale con ingresso della pressione verso il basso; è raccomandata la ricalibrazione annuale.
36XW-CTD e 36XiW-CTD: confronto delle versioni
| Caratteristica | 36XW-CTD | 36XiW-CTD |
|---|---|---|
| Interfaccia principale | RS485 half-duplex | SDI-12 half-duplex |
| Protocolli | Modbus RTU e bus KELLER | SDI-12 V1.3 |
| Interfaccia RS485 di servizio | Interfaccia principale | Disponibile per configurazione e ricalibrazione della conducibilità |
| Alimentazione | 3,2–32 VDC; 4,5–32 VDC con protezione fulmini estesa | 6–32 VDC |
| Corrente senza comunicazione | <14 mA | <0,1 mA in sleep; <13 mA attiva |
| Avvio della pressione | <300 ms | <1 s |
| Avvio della conducibilità | 3 s tipici; 6 s massimi | <3 s |
| Velocità dell’interfaccia principale | 9.600 o 115.200 bit/s | 1.200 bit/s |
| Lunghezza della linea | RS485: fino a 1,2 km | SDI-12: fino a 250 m, secondo numero di dispositivi sul bus |
| Impostazioni predefinite | Indirizzo 1; 9.600 bit/s; bar, °C e mS/cm | Indirizzo 0; bar, °C e mS/cm |
| Unità disponibili | Pressione: bar; temperatura: °C; conducibilità: mS/cm | Pressione: bar, mbar, mH₂O, psi, ftWC, inWC; temperatura: °C, °F, K; conducibilità: mS/cm |
| Protezione estesa dai fulmini | Opzionale | Standard |
| Gestione del modulo di conducibilità | Attivabile e disattivabile via RS485 | Attivato alla richiesta di una misura di conducibilità |
Scegliere la 36XW-CTD per l’integrazione in reti RS485 e Modbus RTU; scegliere la 36XiW-CTD per datalogger SDI-12 e sistemi a batteria che beneficiano del basso consumo in standby.
Sulla 36XiW-CTD può essere attiva una sola interfaccia alla volta: la RS485 serve anche per configurare e ricalibrare il modulo di conducibilità. Le lunghezze delle linee non equivalgono alla profondità di immersione.
Prestazioni comuni: conducibilità e compensazione termica
| Parametro | Specifiche |
|---|---|
| Tecnologia | 6 elettrodi in titanio, sistema a 4 cavi |
| Campi selezionabili | 0–200 µS/cm; 0–2 mS/cm; 0–20 mS/cm; 0–200 mS/cm |
| Campo predefinito | 0–2 mS/cm |
| Accuratezza | ≤ ±2,5% del campo selezionato |
| Risoluzione | ≤0,05% del campo selezionato |
| Frequenza di misura interna | 1 Hz |
| Compensazione lineare | Coefficiente 0–8%/K, riferimento a 20 °C oppure 25 °C |
| Compensazione non lineare | Secondo tabella EN 27888, riferimento a 25 °C |
| Impostazione predefinita | Lineare: 2,2%/K a 25 °C |
Le prestazioni valgono nel campo di temperatura compensato. Selezionare il campo in base alla conducibilità prevista: ad esempio, sul campo 0–2 mS/cm, ±2,5% del fondo scala corrisponde a ±0,05 mS/cm (±50 µS/cm).
In SDI-12 il modulo viene attivato quando si richiede una misura di conducibilità. In RS485 può essere attivato e disattivato per ridurre il consumo.
