Unità di Controllo Elettronica per Pompe Pneumatiche
L’Unità di Controllo Elettronica Solinst Modello 464 gestisce automaticamente i cicli di pressurizzazione (drive) e sfiato (vent) delle pompe pneumatiche Solinst — Bladder Pump 407, Double Valve Pump 408 e Micro DVP 408M — garantendo campioni di alta qualità a portate controllate da basso a alto flusso.
Disponibile in versione 125 psi e 250 psi, è alimentata da 4 pile AA alcaline con un’autonomia di circa 100 ore e può essere operata anche manualmente in assenza di batterie.
Caratteristiche
- Cicli drive/vent completamente automatici con portate preimpostate (Low, Medium, High Flow) o completamente personalizzabili dall’utente
- Fino a 99 profili di portata personalizzati salvati in memoria FRAM non volatile — i dati restano anche senza batterie
- Controllo preciso del low-flow: portate fino a 100 ml/min o inferiori per campionamenti VOC rappresentativi
- Operazione manuale tramite valvola sul pannello: funziona anche senza batterie con sola sorgente di gas compresso
- Display LCD retroilluminato con indicatore batteria, timer e progressione ciclo in tempo reale
- Valigetta robusta adatta a qualsiasi ambiente di campo
- Raccordi quick-connect M Style 1/4″ NPT per collegamento istantaneo a well cap, avvolgitubo e compressore
Vantaggi
- Campionamento VOC di alta qualità: controllo preciso della pressione per evitare che il gas entri nel corpo della pompa
- Portate di spurgo più rapide e campionamento low-flow accurato in un unico strumento
- Fino a 99 profili salvati per nome sito (16 caratteri): ideale per reti di monitoraggio con molti piezometri
- Operazione manuale di emergenza: la valvola frontale consente cicli drive/vent anche senza batterie o in zone ATEX
- Compatibile con Bladder Pump 407, DVP 408 e Micro DVP 408M senza adattatori
- Display LCD con spegnimento automatico dopo 5 minuti di inattività — risparmio batteria automatico
- Versione 250 psi ideale per profondità maggiori e spurgo rapido ad alte portate
Caratteristiche principali
| 125 psi | 250 psi | |
| Pressione max uscita: | 125 psi (861 KPa) | 250 psi (1724 KPa) |
| Pressione max ingresso: | 150 psi (1034 KPa) | 300 psi (2068 KPa) |
| Peso: | 2,3 kg (5 lbs) | 3,5 kg (7,8 lbs) |
| Dimensioni: | 23 × 26 × 12 cm (9,1 × 10,2 × 4,9″) | |
| Temperatura operativa: | -20°C a +50°C | |
| Tempi drive/vent: | da 1 secondo a 99 ore | |
| Memoria: | 99 profili utente in FRAM non volatile + 3 preset in Flash | |
| Autonomia batteria: | ~100 ore (35.000 cicli da 10 s a 25°C) — 4 pile AA alcaline | |
| Alimentazione gas: | Compressore aria, bombola azoto, bombola CO₂ | |
| Raccordi supply/drive: | M Style Quick-Connect 1/4″ NPT | |
| Nome sito: | fino a 16 caratteri alfanumerici | |
Applicazioni
- Controllo automatico di Bladder Pump 407, Double Valve Pump 408 e Micro DVP 408M
- Campionamento VOC a basso flusso (<100 ml/min) in piezometri di monitoraggio ambientale
- Spurgo rapido con portate elevate prima del campionamento
- Reti di monitoraggio con molti piezometri: fino a 99 profili sito memorizzati
- Siti remoti: operazione manuale senza batterie con sola bombola di gas
- Ambienti con limitazioni di sicurezza (ATEX): operazione manuale senza alimentazione elettrica
- Applicazioni a profondità elevate: versione 250 psi per pompe oltre i 60–70 m
Portate preimpostate (Preset Flow Rates)
| Modalità | Drive Time | Vent Time |
|---|---|---|
| Low Flow | 50 s | 25 s |
| Medium Flow | 10 s | 8 s |
| High Flow | 3 s | 3 s |
I preset non sono modificabili. Per portate personalizzate si utilizzano i User Flow Rates, configurabili con nome sito, tempi drive/vent e pressione di riferimento, salvabili in memoria FRAM.
Funzionamento
L’unità 464 controlla l’erogazione di gas compresso verso la pompa pneumatica. Durante la fase di drive (pressurizzazione), il gas viene inviato alla pompa spingendo l’acqua verso superficie nella sample line. Durante la fase di vent (sfiato), il gas viene rilasciato in atmosfera e la pompa si ricarica grazie alla pressione idrostatica dell’acquifero.
La ripetizione automatica di questi cicli produce un flusso continuo e controllato di acqua in superficie. La pressione viene regolata manualmente tramite il regolatore sul pannello frontale e visualizzata sul manometro integrato.
Il display LCD mostra in tempo reale il progresso del ciclo corrente (es. “Drive: 17 di 50s — Vent: 0 di 25s”), la percentuale batteria residua e il timer di spegnimento automatico.
In caso di batteria scarica, la valvola di controllo manuale sul pannello frontale consente di creare manualmente i cicli drive/vent premendo e rilasciando il pulsante, usando soltanto la sorgente di gas compresso.
La ripetizione automatica di questi cicli produce un flusso continuo e controllato di acqua in superficie. La pressione viene regolata manualmente tramite il regolatore sul pannello frontale e visualizzata sul manometro integrato.
Il display LCD mostra in tempo reale il progresso del ciclo corrente (es. “Drive: 17 di 50s — Vent: 0 di 25s”), la percentuale batteria residua e il timer di spegnimento automatico.
In caso di batteria scarica, la valvola di controllo manuale sul pannello frontale consente di creare manualmente i cicli drive/vent premendo e rilasciando il pulsante, usando soltanto la sorgente di gas compresso.

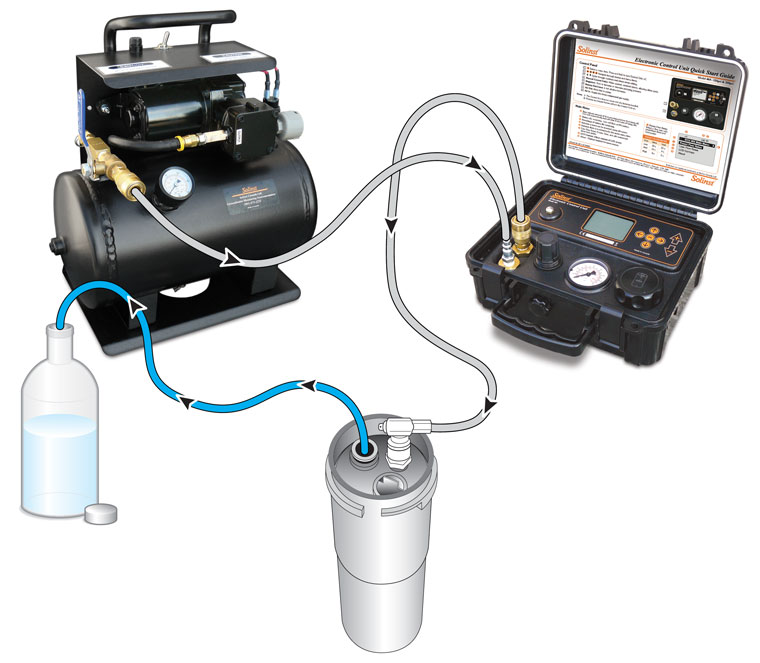

Il sistema è composto da:

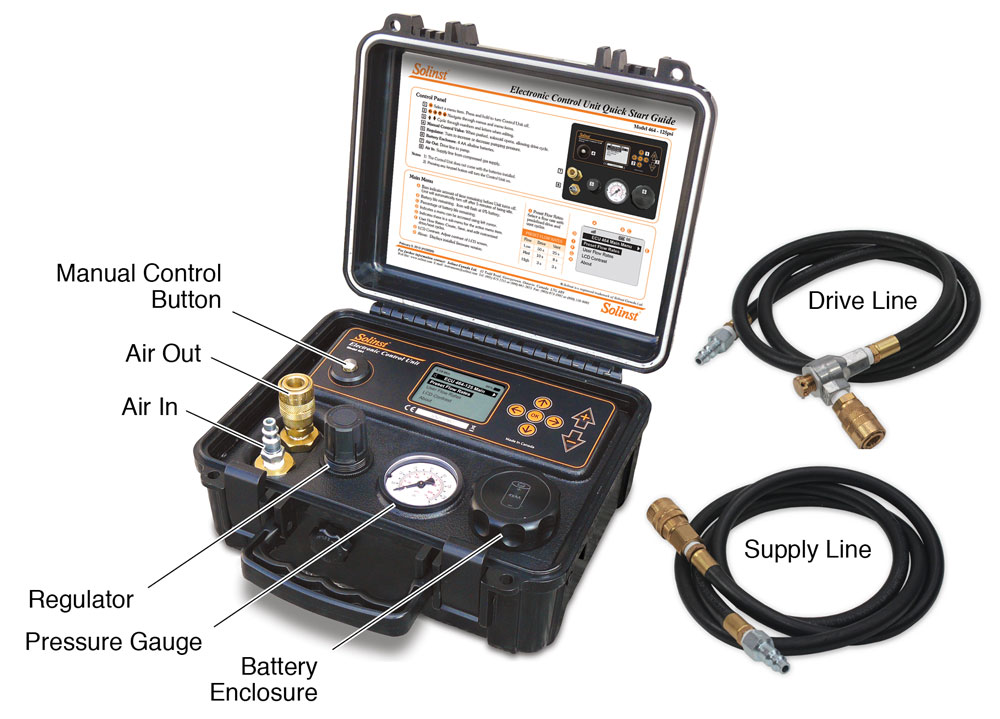

- Unità di Controllo Elettronica Solinst 464 (125 psi o 250 psi) in valigetta robusta, con drive line e supply line incluse
- Drive line con raccordo quick exhaust: sempre da utilizzare quella fornita con l’unità per il corretto sfiato della pompa
- Supply line per collegamento alla sorgente di gas (compressore o bombola)
- Sorgente di gas compresso: compressore 12V Solinst (ideale per low-flow fino a 30 m), bombola di azoto o aria compressa

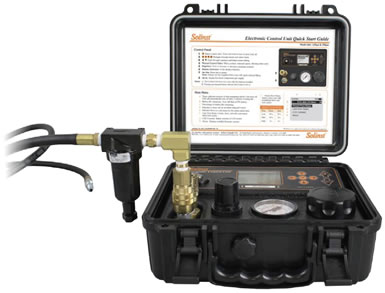

- Filtro esterno 464 (accessorio opzionale): si collega alla supply line e riduce il rischio di umidità nel controller quando si usa un compressore ad aria
Nota: posizionare sempre l’unità di controllo fisicamente più in alto del wellhead e della sample line di scarico per evitare il reflusso dell’acqua verso il controller.

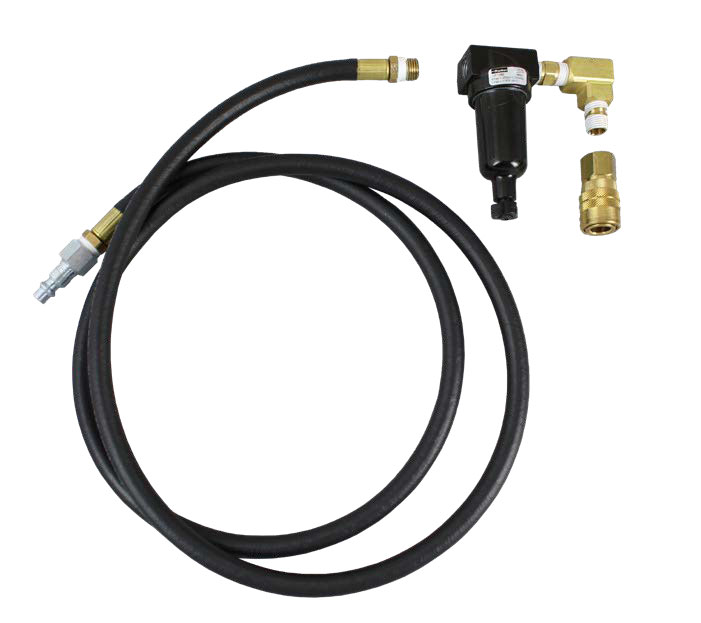

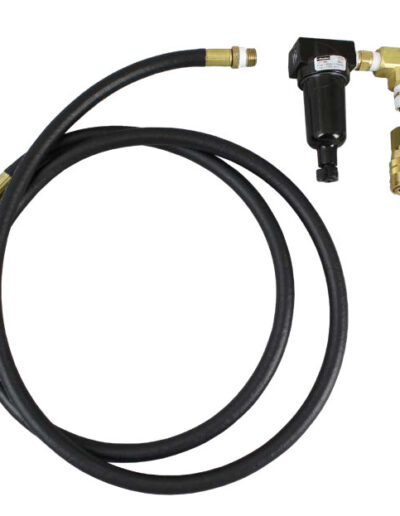

Filtro esterno:
Compressore 12V oil-less
Accessori disponibili per l’Unità di Controllo Solinst 464
| Accessorio | Descrizione |
|---|---|
| Compressore 12V oil-less | Alimentato da batteria 12V DC (auto o marina), morsetti a coccodrillo inclusi. Pressione max 150 psi, serbatoio 7,6 L (2 gal US) tarato a 175 psi. Peso 9,5 kg. Ideale per low-flow fino a 30 m di profondità. Aprire la valvola di scarico del serbatoio giornalmente per rimuovere l’umidità accumulata. |
| Filtro esterno 464 | Si collega alla supply line tra compressore e controller. Intrappola l’umidità riducendo il rischio che entri nel controller. Dotato di valvola di scarico. Raccomandato ogni volta che si usa un compressore ad aria. |
| Drive line con quick exhaust | Inclusa con il controller; va sempre usata quella fornita. Il raccordo quick exhaust è indispensabile per il corretto sfiato della pompa durante la fase vent. |
| Supply line | Inclusa con il controller; collega la sorgente di gas al fitting “Air In” del controller. |
