Pompa a Doppia Valvola 408
Le pompe a Doppia Valvola Modello 408 (senza vescica) – Double Valve Pump, sono realizzate in acciaio inox 316, hanno prestazioni equivalenti alle pompe modello 407 e sono adatte per operare con flusso basso o regolare, a profondità fino a 500ft (150 mt). Le pompe a doppia valvola sono facili da decontaminare con un detersivo delicato e un sapone senza fosfati.
Le pompe a doppia valvola non si danneggiano con i sedimenti o per assenza di liquido
Caratteristiche
- Disponibile in:
- Corpo in acciaio inox 316 – 1,66 ‘Ø (42 mm) e 5/8’ Ø (16 mm)
- Corpo in PVC – 1,66 ‘Ø (42 mm)
- Facile da decontaminare: tutte le parti possono essere pulite con un detergente delicato o sapone senza fosfati.
- Di facile manutenzione: tutte le parti sono facilmente accessibili o sostituibili senza bisogno di attrezzature speciali.
- Pompaggio a secco, aria sporca e sabbia: La Bladder Pump Solinst non vengono danneggiate dal funzionamento in acqua carica di sedimenti, o in condizioni di pompaggio a secco.
Vantaggi
- Campioni sempre precisi con un’eccellente integrità del campione VOC.
- Il sistema con Control Unit mod. 464, compressore d’aria o bombola a flusso continuo, può essere facilmente trasportato da una persona in qualsiasi sito.
- Collegamenti della pompa e raccordi ad aggancio/sgancio rapido.
- Ridotta necessità di ripetere il campionamento, minor tempo richiesto per ogni turno di campionamento. Bassi volumi di spurgo assicurano un campionamento più rapido.
Caratteristiche principali
| Profondità massima (acciaio inox): | 150 m (500 ft) |
| Profondità massima (PVC): | 30 m (100 ft) |
| Portata: | fino a 1,5 L/min (variabile con profondità, tubazione e cicli drive/vent) |
| Diametri disponibili: | ⌀ 16 mm (5/8″) — acciaio inox ⌀ 42 mm (1,66″) — acciaio inox o PVC |
| Lunghezze disponibili: | 305 mm (1 ft) — ⌀ 16 mm 610 mm (2 ft) — ⌀ 42 mm |
| Materiale corpo pompa: | Acciaio inox 316 o PVC |
| Valvole: | Doppia valvola di ritegno (no vescica — nessuna sostituzione richiesta) |
| Filtro ingresso: | Polietilene poroso |
| Alimentazione: | Pneumatica: aria compressa, azoto o CO₂ |
| Tubazione (sistemi dedicati): | Drive line 1/4″ OD (6 mm) + sample line 1/4″ OD (6 mm) LDPE separate |
| Tubazione (sistemi portatili): | 1/4″ OD (6 mm) doppia skip-bonded LDPE |
| Versione Micro (408M): | ⌀ 10 mm (3/8″) PTFE privo di PFAS — ideale per applicazioni in fori stretti |
Applicazioni
- Campionamento VOC delle acque sotterranee in piezometri di monitoraggio ambientale
- Campionamento low-flow per la caratterizzazione chimica dettagliata degli acquiferi
- Spurgo e campionamento in piezometri profondi fino a 150 m
- Pompaggio di percolati, prodotti surnatanti (LNAPL) e liquidi contaminanti
- Monitoraggio a lungo termine con sistema dedicato: la pompa rimane installata nel piezometro tra una campagna e l’altra, eliminando la decontaminazione e il rischio di contaminazione crociata
- Utilizzo in fori stretti (⌀ 25 mm) e in sistemi multilivello Waterloo (Modello 401)
- Applicazioni non verticali: sotto discariche, serbatoi interrati, accumuli di contaminanti
Sistemi dedicati e sistemi portatili
Sistema dedicato
Per il monitoraggio a lungo termine, la Bladder Pump viene installata permanentemente nel piezometro. La pompa rimane in pozzo tra una campagna di campionamento e l’altra: si eliminano i tempi di decontaminazione, si azzera il rischio di contaminazione crociata e si garantisce la massima ripetibilità dei risultati. Il collegamento avviene tramite well cap dedicato con raccordi quick-connect per drive line e sample line, e foro di accesso per misuratore di livello Solinst 101 o Levelogger. I well cap si adattano a piezometri da 2″ (50 mm) e 4″ (100 mm).
Teste pozzo dedicate per installazioni fisse in piezometri da 2″ o 4″
Sistema portatile
Per campionamenti su più piezometri o in siti remoti, la Bladder Pump è disponibile montata su un comodo avvolgitubo autoportante con raccordi barb e a compressione per allestimento rapido. Da abbinare al Tag Line Solinst Modello 103 per il supporto e il calaggio della pompa nel pozzo.
Avvolgitubo attrezzato con doppia tubatura da 1/4″ LDPE
Funzionamento:
La pressione e il tempo di pressurizzazione del gas vengono calcolati in modo da non far mai entrare il gas nel corpo della pompa evitando di aerare il campione, così facendo si possono ottenere campionamenti VOC di alta qualità, paragonabili a quelli della Bladder Pump.
Le portate variano con la profondità della pompa, l’altezza della colonna d’acqua, il diametro della pompa, le dimensioni dei tubi di campionamento, il tempo di ricarica dell’acquifero, e la pressione del gas applicata. Tutte fasi vengono gestite comodamente e in modalità automatica dall’unità di controllo elettronica (Electronic Control Unit Modello 464).
Nel video seguente lo schema di funzionamento della DVP 408:

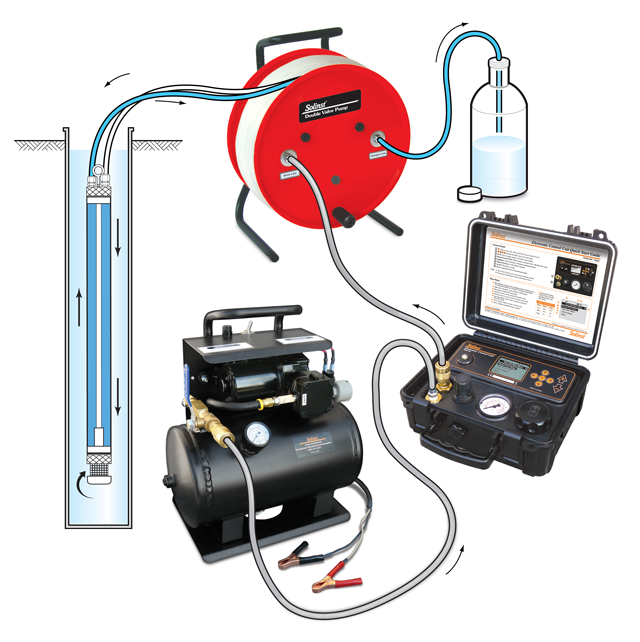

Il sistema di campionamento Solinst 408 è composto da:
- Double Valve Pump Solinst 408 in acciaio inox 316 o PVC — nessuna vescica, nessuna sostituzione richiesta; design semplificato e più leggero rispetto alla Bladder Pump
- Tubo di mandata (drive line) e tubo di campionamento (sample line) — LDPE 1/4″ OD, disponibili separati (sistemi dedicati) o abbinati in tubo doppio skip-bonded (sistemi portatili)
- Unità di Controllo Elettronica Solinst 464 — gestisce automaticamente i cicli drive/vent con portate preimpostate o personalizzate (fino a 99 profili salvati in memoria); disponibile in versione 125 psi e 250 psi
- Compressore 12V — alimentato da batteria auto o marina, ideale per applicazioni low-flow fino a 30 m di profondità
- Tubi di collegamento con raccordi barb, quick-connect e push-fit per collegamento rapido a well cap dedicati o avvolgitubo portatile
Per il campionamento a basso flusso, si consiglia l’utilizzo di una cella di flusso (flow-through cell) che consente il monitoraggio in continuo dei parametri di spurgo in linea, permettendo di avviare il campionamento non appena i valori si stabilizzano. Se operata correttamente, la DVP garantisce campioni VOC di qualità comparabile a quelli della Bladder Pump, poiché il gas di azionamento non entra mai a contatto con il campione.
Unità di controllo elettronica mod. 464
Compressore 12V oil-less
Accessori disponibili per la Pompa Peristaltica Solinst 410
Accessori disponibili
| Accessorio | Descrizione |
|---|---|
| Unità di controllo elettronica mod. 464 | Disponibile in versione 125 psi e 250 psi. Alimentazione a 4 pile AA (autonomia ~100 ore). Modalità automatica o manuale, fino a 99 profili portata personalizzati salvati in memoria FRAM. Raccordi quick-connect per well cap e avvolgitubo. |
| Compressore 12V oil-less | Compressore leggero (9,5 kg) alimentato da batteria 12V DC. Pressione massima 150 psi, serbatoio aria 7,6 L (2 gal US). Ideale per applicazioni low-flow fino a 30 m. |
| Well cap dedicato | Tappo ventilato con raccordi quick-connect per drive line e sample line (1/4″ OD e 3/8″ OD). Foro di accesso per misuratore di livello. Disponibile per piezometri da 2″ e 4″. Include prolunga scarico da 0,9 m. |
| Cartucce vescica intercambiabili | Vescica in Santoprene® con cartuccia in Delrin® e copolimero acetalico. Sostituzione in campo senza attrezzi. Disponibili anche filtri di aspirazione di ricambio. |
| Packer a bassa pressione mod. 800 | Riduce i volumi di spurgo isolando la zona di campionamento. Disponibili in configurazione singola o straddle, per piezometri da 2″ a 5″ (50–127 mm). |
| Filtro in-line monouso mod. 860 | Filtro da installare sul tubo di scarico del campione. Adattabile a più diametri di tubazione. |
| Kit antigelo | Accessorio opzionale per prevenire il congelamento della linea di campionamento in condizioni invernali. |
| Avvolgitubo portatile autoportante | Per sistemi portatili: la pompa viene fornita su avvolgitubo con raccordi integrati per rapido allestimento in campo. |
| Tubazione LDPE doppia skip-bonded 1/4″ | Drive line e sample line abbinate in un unico cavo per sistemi portatili. Disponibile anche in versione PTFE-lined per campionamenti VOC su siti contaminati da solventi. |
