Sonde multiparametriche Manta Plus per la qualità dell’acqua
Le Manta+ di Solinst Eureka, Modello 5001, sono sonde configurabili per misurare contemporaneamente più parametri della qualità dell’acqua in ambienti dolci, salmastri e marini.
La gamma comprende strumenti compatti per misure puntuali e profilazioni, configurazioni per registrazione autonoma e sistemi integrabili con stazioni di telemetria. Il modello di maggiori dimensioni può ospitare fino a 14 sensori, secondo la configurazione.
Manta+20, 25, 30, 35, F35 e 40
Una famiglia di sonde per differenti combinazioni di sensori e condizioni di impiego.
Caratteristiche principali
- Configurazioni standard e personalizzate
- Temperatura, pH, conducibilità, ossigeno disciolto ottico e torbidità secondo il modello
- Sensori opzionali per profondità, ORP, fluorescenza e ioni specifici
- Memoria per oltre 1.000.000 di letture e frequenza di acquisizione di 1 Hz
- Registrazione autonoma con pacco batteria compatibile
- Corpi e sensori resistenti alla corrosione, con connettori marini
- Opzioni di pulizia e protezione contro il biofouling
- Software per configurazione, calibrazione e gestione dei dati
Una sonda configurata per la misura richiesta
La scelta del modello dipende dai parametri da rilevare e dallo spazio occupato dai sensori. I sensori di profondità e ORP sono opzionali; per l’ORP è richiesta la presenza del pH.
Le versioni più grandi consentono combinazioni di fluorometri ed elettrodi ionoselettivi. La temperatura è inclusa su ogni sonda; gli altri sensori sono configurabili tenendo conto anche delle compensazioni necessarie. Non tutti i sensori possono essere installati insieme: la configurazione va verificata sulla base delle porte disponibili.
Applicazioni

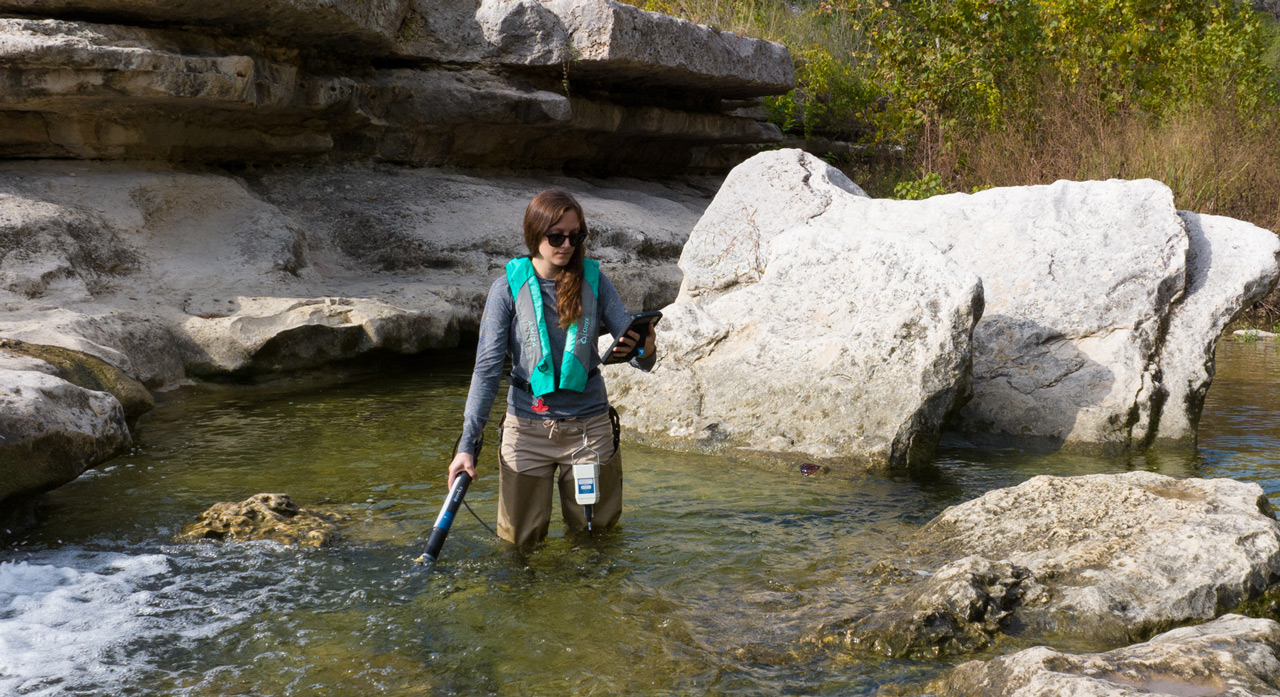

- Monitoraggio di laghi, fiumi, torrenti ed estuari
- Controllo delle acque sotterranee e dell’intrusione salina
- Acque potabili, impianti di trattamento e reti di distribuzione
- Acque reflue, scarichi e acque di processo
- Torbidità durante dragaggi e attività di costruzione
- Acquacoltura e monitoraggio costiero
- Controllo del deflusso meteorico e delle attività minerarie
- Ricerca ambientale e profilazioni della colonna d’acqua
Confronto dei modelli
| Modello | Configurazione standard / caratteristiche |
|---|---|
| Manta+20 | Temperatura, pH, conducibilità e ossigeno disciolto ottico |
| Manta+25 | Temperatura, pH, conducibilità e torbidità con pulizia; fluorometro alternativo alla torbidità |
| Manta+30 A/B | Parametri del +20 più torbidità; la versione B permette l’aggiunta di un sensore ISE |
| Manta+35 A/B | Temperatura, pH, conducibilità, DO, torbidità e wiper. A: fino a 2 fluorometri aggiuntivi e 2 ISE; B: fino a 3 fluorometri aggiuntivi |
| Manta+F35 | Configurazione dedicata al monitoraggio prolungato, con protezione al rame e wiper centrale; fino a 3 fluorometri aggiuntivi |
| Manta+40 | Temperatura, pH, conducibilità, DO, torbidità e wiper; fino a 3 fluorometri aggiuntivi e 3 ISE |
Dotazioni e combinazioni vanno confermate per la configurazione ordinata. Sulla F35, la profondità opzionale occupa una porta media; PAR, CO₂, TDG e ISE non sono disponibili.
Dimensioni e prestazioni generali
| Parametro | Valore |
|---|---|
| Diametri +20 / +25 / +30 | 1,95″ / 2,45″ / 2,95″ (circa 49,5 / 62,2 / 74,9 mm) |
| Diametri +35 / +F35 / +40 | 3,5″ / 3,5″ / 4″ (circa 88,9 / 88,9 / 101,6 mm) |
| Lunghezza con protezione, senza batteria | 19″ per +20, +25 e +30; 21″ per +35, +F35 e +40 |
| Temperatura operativa | Da −5 a +50 °C |
| Profondità nominale della sonda | Fino a 200 m; limitata dai sensori installati |
| Limiti di alcuni sensori | ISE e TDG: massimo 15 m; CO₂: massimo 50 m |
| Frequenza di acquisizione | 1 Hz |
| Memoria | Oltre 1.000.000 di letture |
| Comunicazioni | RS-232, SDI-12, MODBUS, USB o Bluetooth con interfacce/accessori appropriati |

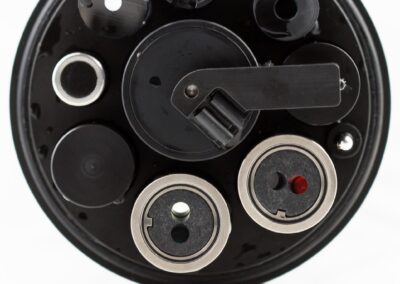

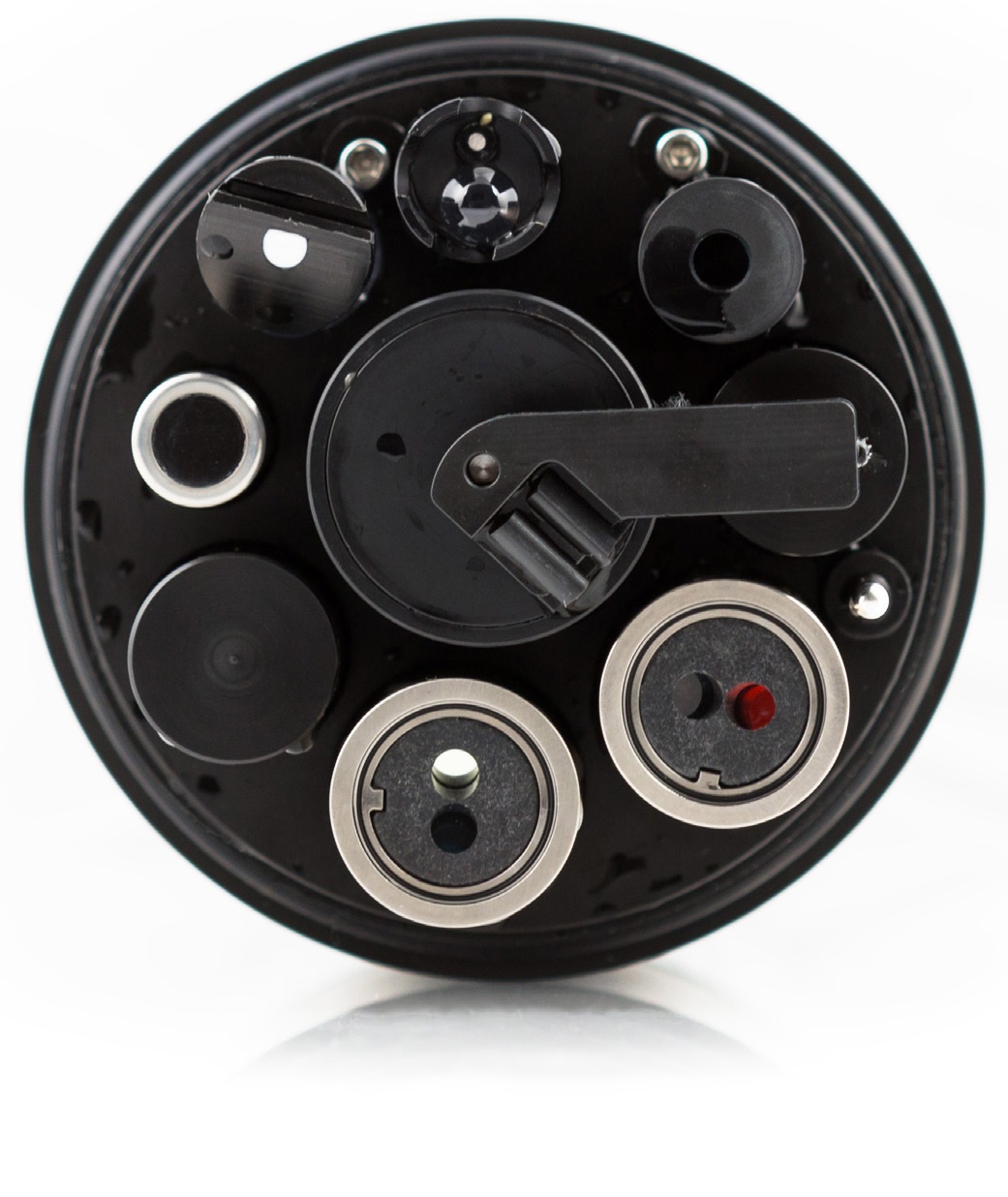

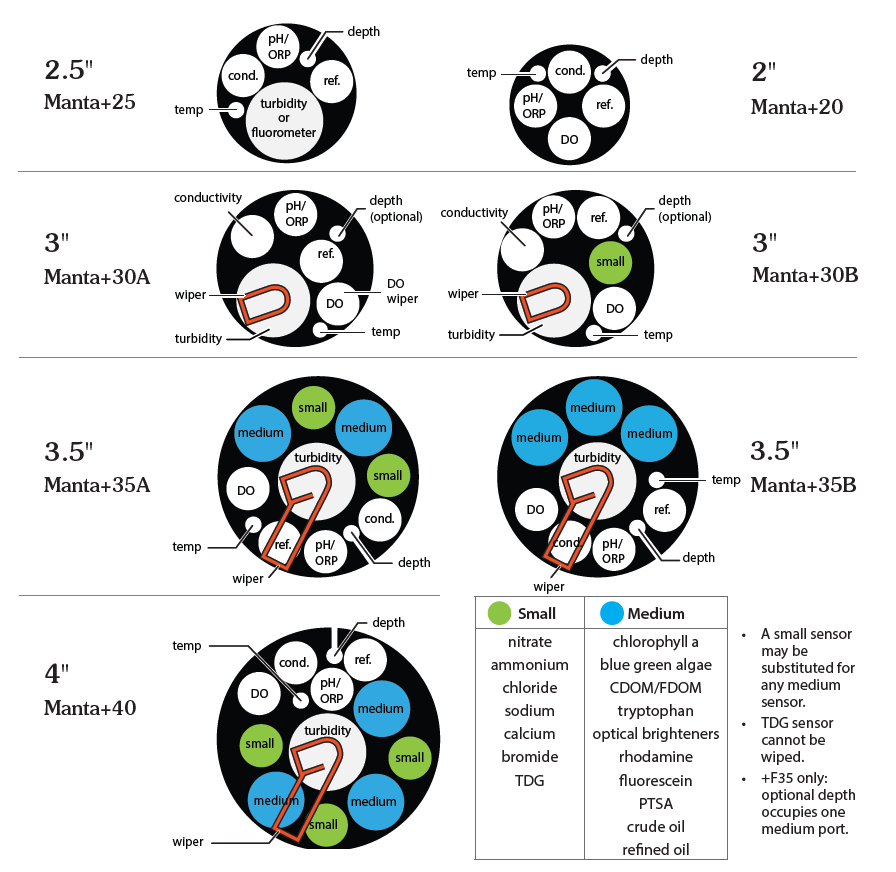

Gli slot presenti consentono varie combinazioni di sensori in base alle dimensioni del modello scelto
Parametri di misura più comuni
| Parametro | Campo |
|---|---|
| Temperatura | −5…+50 °C; risoluzione 0,01 °C; accuratezza ±0,1 °C |
| pH | 0–14; risoluzione 0,01 |
| ORP | −999…+999 mV; risoluzione 0,1 mV |
| Ossigeno disciolto ottico | 0–50 mg/L oppure 0–500% di saturazione |
| Torbidità | 0–4.000 FNU |
| Conducibilità | Fino a 275 mS/cm, secondo campo e sensore |
| Salinità | 0–70 PSU |
| Solidi disciolti totali (TDS) | 0–65 g/L |
| Profondità | Opzioni 0–25 m, 0–200 m e livello ventilato 0–10 m |
Salinità e TDS sono parametri derivati. Accuratezza, compensazioni e limiti dipendono dal sensore e dal campo di misura: consultare le schede tecniche relative.
Sensori opzionali e configurazioni speciali
- Fluorometri: clorofilla, ficocianina, ficoeritrina, CDOM/FDOM, triptofano, sbiancanti ottici, rodamina, fluoresceina, PTSA, petrolio greggio e oli raffinati
- Elettrodi ionoselettivi: ammonio, nitrato, cloruro, sodio, calcio e bromuro
- Altri parametri: gas totali disciolti (TDG), PAR e CO₂, ove compatibili; trasmissometro esterno per la trasmittanza
Gli ISE richiedono calibrazioni frequenti e manutenzione appropriata. Le combinazioni e le condizioni operative devono essere definite in funzione dell’applicazione.
Pulizia e protezione dal biofouling

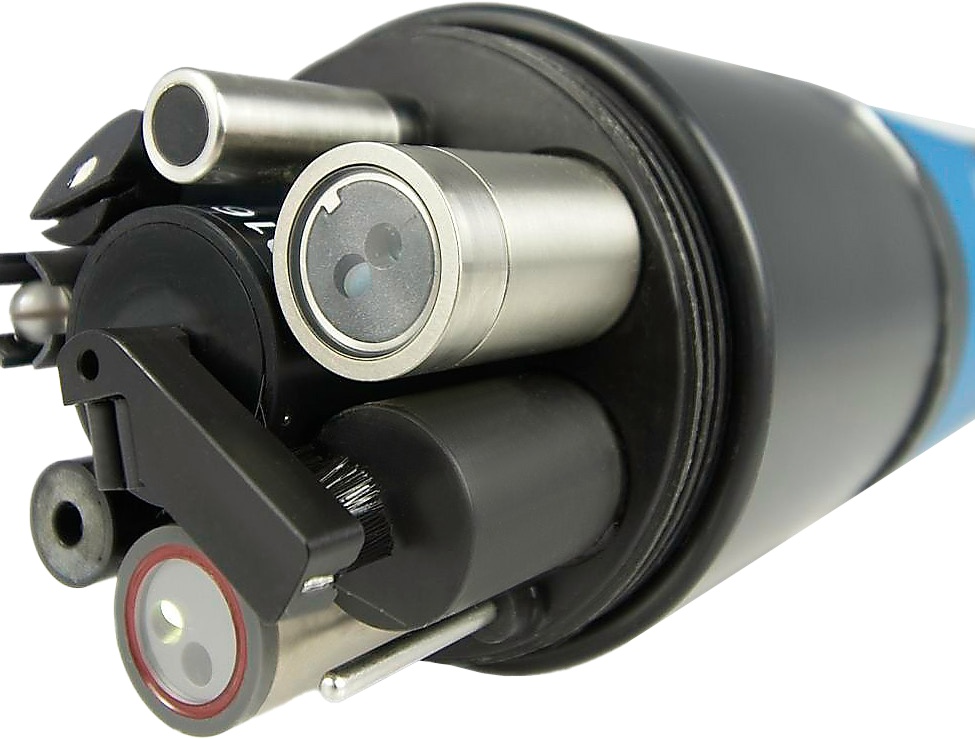

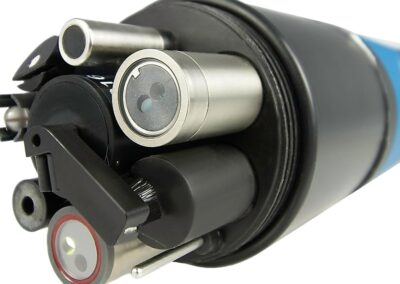

I sistemi wiper mantengono pulite le superfici ottiche compatibili. Sono inoltre disponibili protezioni con rame per limitare il biofouling durante le installazioni prolungate.

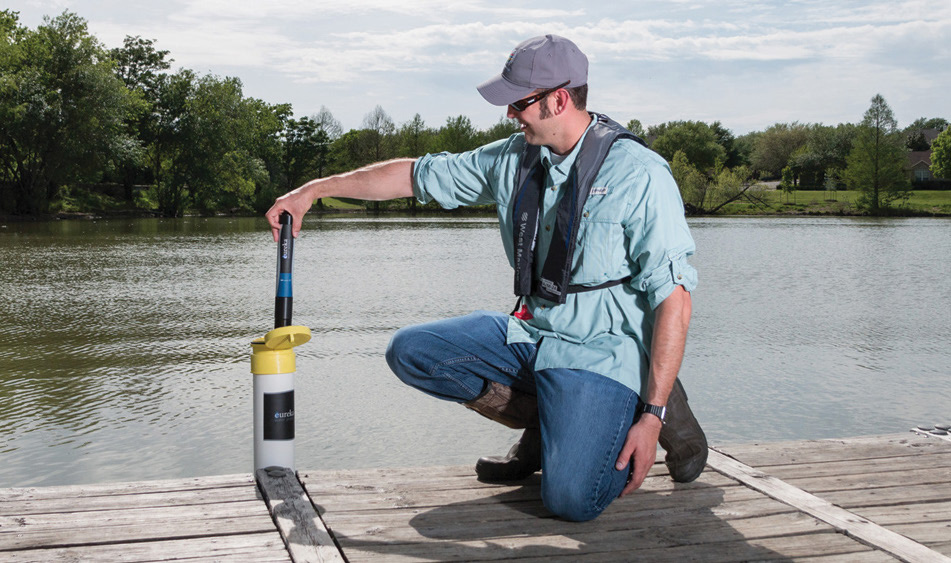

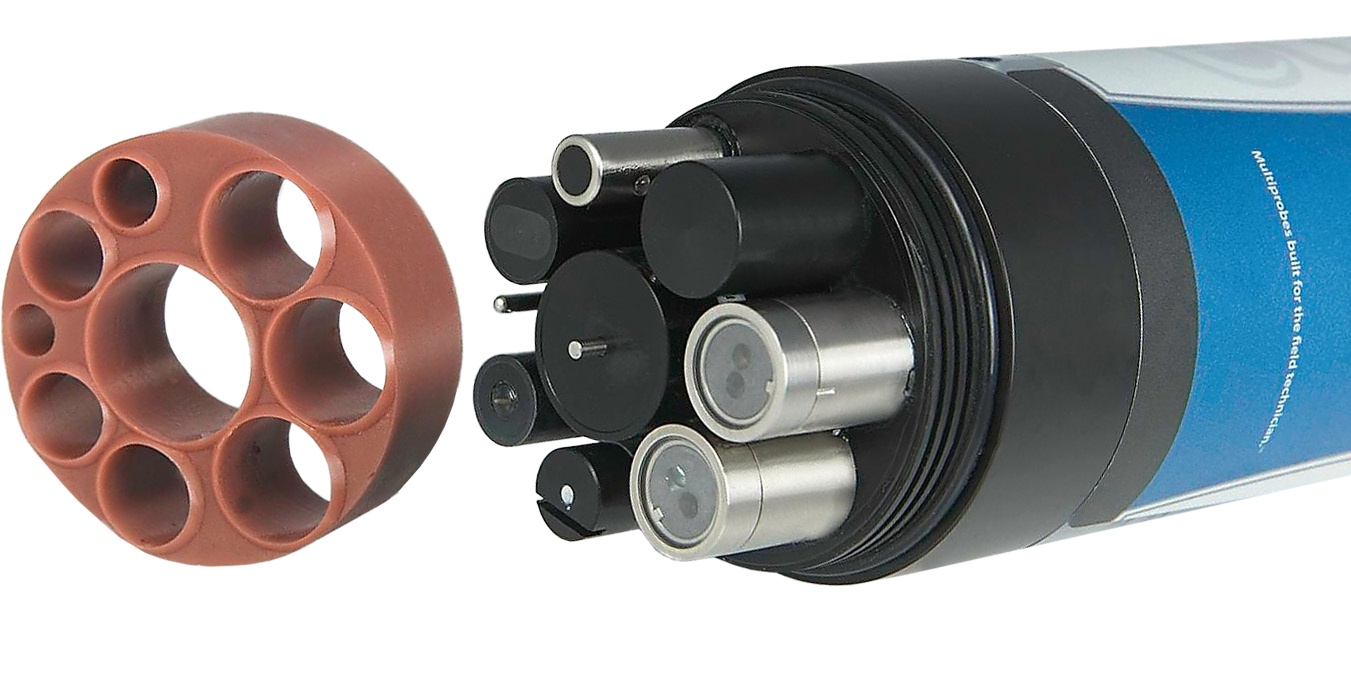

La Manta+F35 abbina un elemento frontale con rame a un wiper centrale. L’accessibilità dei sensori facilita le operazioni di controllo e pulizia.
Dotazione e accessori

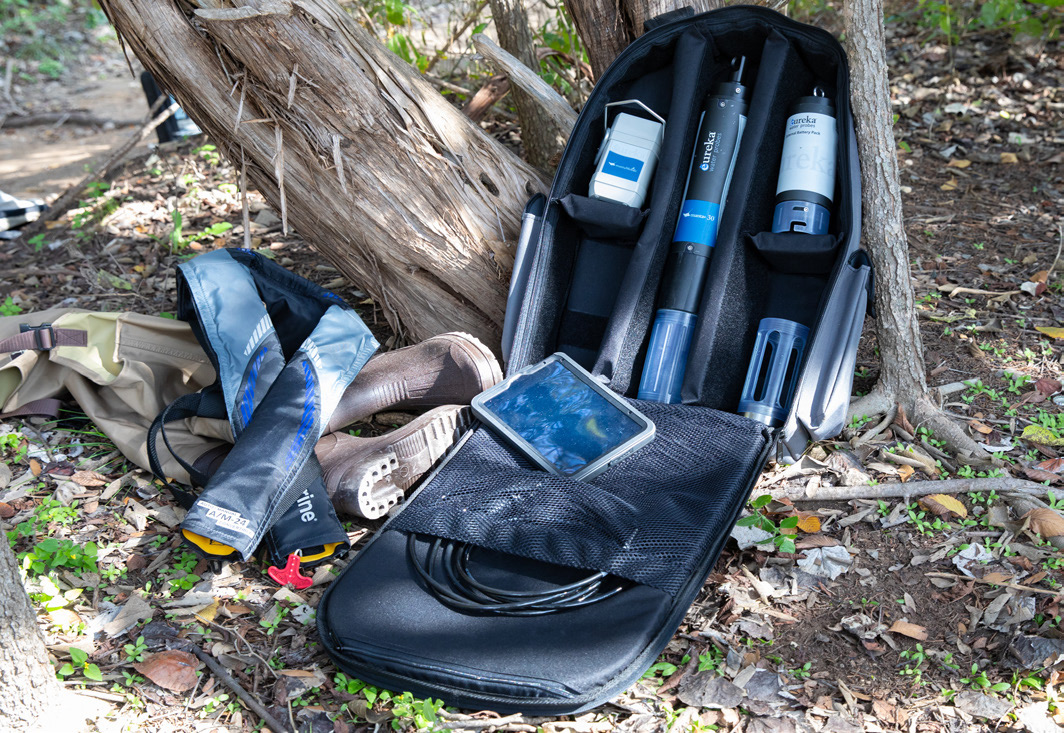

La dotazione comprende protezione sensori zavorrata, contenitore per conservazione e calibrazione, sensore di temperatura, memoria interna, connettore marino, manuale elettronico, software Windows, kit di manutenzione, cavo dati e adattatore RS-232/USB per PC.
- Pacchi batteria esterni e interni, dimensionati secondo il modello di sonda
- Cavi subacquei, adattatori e avvolgicavo
- Celle di flusso per misure in linea
- Protezioni antifouling, custodie e sistemi di protezione per installazioni fisse
- Soluzioni di calibrazione e standard per fluorometri
Collegamento a PC, smartphone e telemetria

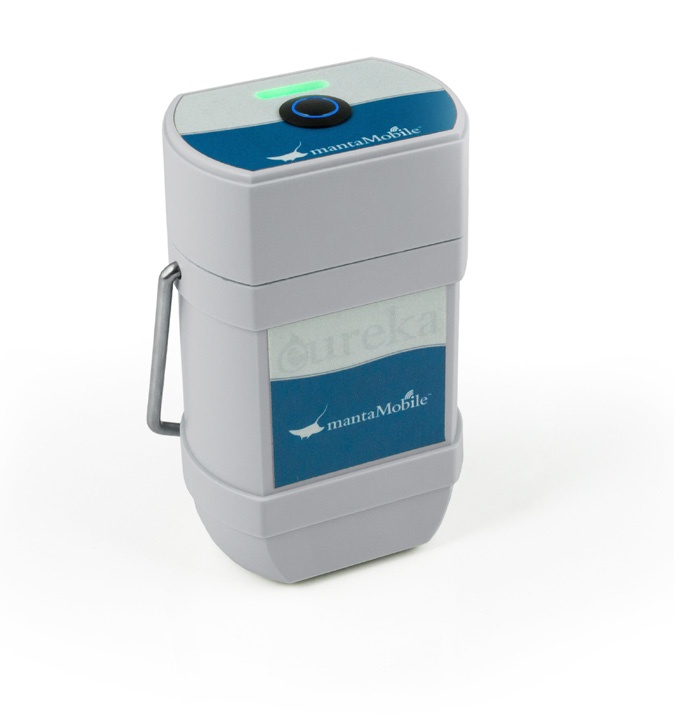

Il Manta Control Software per Windows gestisce misure, calibrazioni, configurazione e file mediante il collegamento dati della sonda. Per smartphone e tablet, il dispositivo opzionale mantaMobile alimenta la sonda e consente la comunicazione Bluetooth con l’app MantaLink per Android e iOS.
L’integrazione con datalogger, PLC o stazioni di telemetria richiede le interfacce appropriate. La disponibilità dei dati nel cloud dipende dalla stazione e dal servizio di telemetria utilizzati.
