TW PS300 TriOS
TW MASTER SERIES*

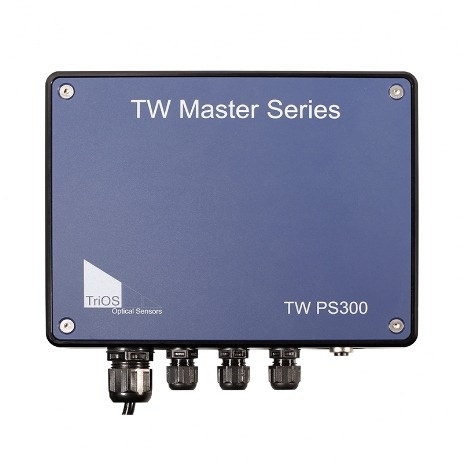

TW PS300 è l’unità di alimentazione e comunicazione per la serie TW Master. Collega i moduli di misura all’alimentazione di rete e rende disponibili uscite analogiche, relè e segnalazioni.
È un componente di sistema: la misura dei parametri è svolta dai sensori collegati.
Il collegamento tra moduli e impianto
- Un primo modulo TW Master si collega al PS300; gli altri si collegano al primo modulo.
- Interfaccia digitale RS-485 con Modbus RTU.
- Sei uscite analogiche 4–20 mA.
- Relè a contatto pulito in scambio, buzzer e LED di stato.
Caratteristiche tecniche
| Parametro | Valore |
|---|---|
| Alimentazione | 100–240 VAC, 50–60 Hz |
| Consumo tipico / massimo | 6 W / 50 W |
| Collegamento TW Master | 1 connettore industriale M12 |
| Materiali | Corpo POM-C; frontale PMMA |
| Dimensioni, raccordi compresi | 203 × 185 × 46 mm |
| Peso | 1,4 kg |
| Grado di protezione | IP64 |
| Temperatura operativa | −10…+50 °C; con cavo rete preinstallato: +5…+50 °C |
| Umidità | 0–95%, senza condensa |
| Temperatura di stoccaggio | −20…+70 °C |
Interfacce e segnalazioni
| Funzione | Specifiche |
|---|---|
| Uscite analogiche | 6 × 4–20 mA |
| Carico massimo | 500 Ω |
| Indicazione errore analogica | 0 mA |
| Relè | 1 contatto in scambio; 24 V, 1 A; libero da potenziale |
| Segnalazione acustica | Buzzer |
| LED | Blu: acceso; blu e bianco lampeggiante: manutenzione; rosso lampeggiante: allarme |
Configurazione e installazione
Il PS300 è previsto per installazione in ambienti interni, fino a 2000 m di altitudine. Il grado IP64 non sostituisce questo requisito del produttore.
Definire con i moduli TW Master la corrispondenza tra parametri, uscite analogiche e segnalazioni. Per il numero di moduli e lo schema di cablaggio della configurazione scelta, fare riferimento alla documentazione TriOS.
* TW Master Series di TriOS, è una linea sviluppata per l’analisi accurata dell’acqua potabile. Il design modulare consente di combinare i moduli in base ai parametri richiesti dall’applicazione.
TriOS prevede il progressivo ampliamento della gamma con moduli per nitrati, pH, conducibilità, ossigeno disciolto e cloro, oltre a parametri quali triptofano, clorofilla, cianobatteri, CDOM e IPA (PAH). La disponibilità dei singoli moduli va verificata in fase di configurazione.
I dispositivi possono essere collegati in serie in gruppi di tre, ciascuno con un’installazione in bypass, per realizzare un sistema di monitoraggio configurabile.
