ecoTurb & CUBE TriOS
TW MASTER SERIES*

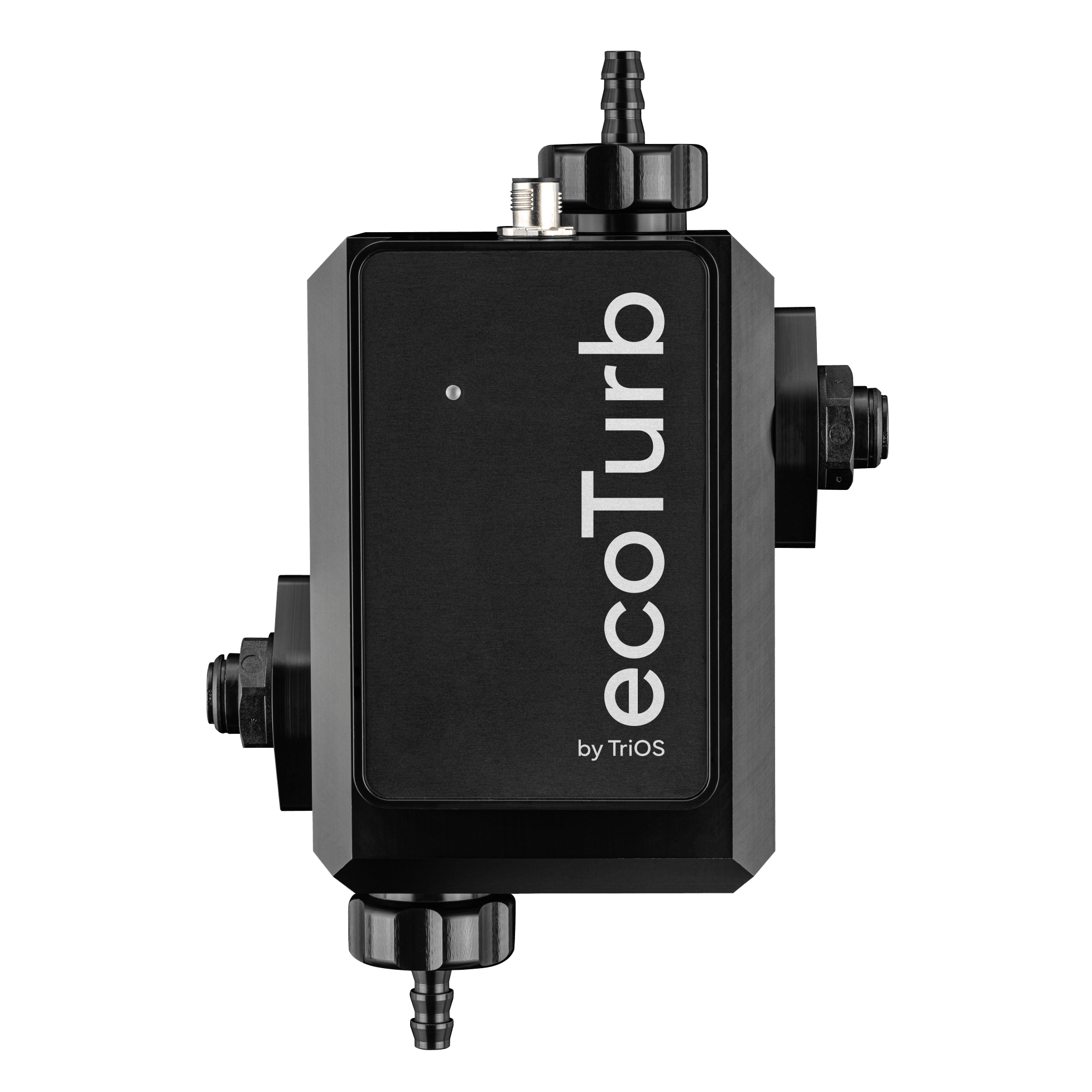

ecoTurb è un sensore compatto per la torbidità nell’acqua potabile. Abbinato al controller CUBE, permette di visualizzare, registrare e trasferire le misure ai sistemi di impianto.
L’elettronica del sensore è completamente incapsulata. Sono disponibili le versioni ecoTurb-40 a infrarosso ed ecoTurb-W40 a luce bianca.
Due componenti, funzioni distinte
- ecoTurb: misura nefelometrica e comunicazione RS-485 Modbus RTU; nessun datalogger interno.

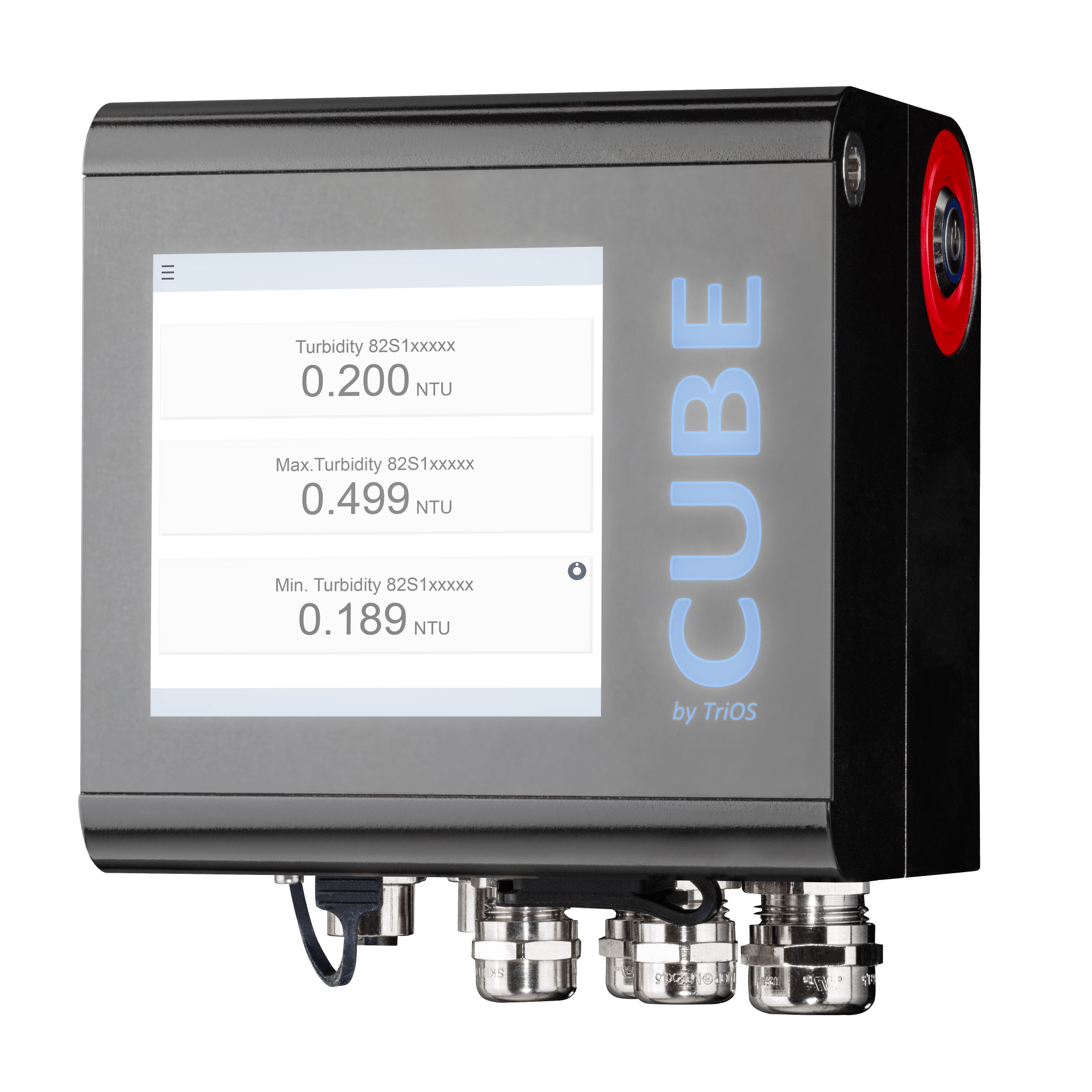

- CUBE: gestione di uno o due sensori, secondo versione, con display touch da 4″ e memoria da 8 GB.
- Integrazione CUBE: Ethernet, Modbus TCP, USB-C host, quattro uscite 4–20 mA e due relè.
Caratteristiche tecniche
ecoTurb-40 ed ecoTurb-W40
| Caratteristica | Versione -40 | Versione -W40 |
|---|---|---|
| Sorgente | Infrarosso, LED 860 nm | LED a luce bianca |
| Campo | 0–40 FNU | 0–40 NTU |
| Norma indicata da TriOS | DIN EN ISO 7027-1:2016-11 | EPA Method 180.1, agosto 1993 |
| Risoluzione | 0,002 FNU | 0,002 NTU |
| Limite di rilevabilità | 0,015 FNU | 0,03 NTU |
Specifiche ecoTurb
| Parametro | Valore |
|---|---|
| Alimentazione | 12–24 VDC (±10%) |
| Consumo tipico / standby | ≤0,6 W / ≤0,5 W |
| Dimensioni / peso | 108 × 154 × 99 mm / circa 1,8 kg |
| Protezione del sensore | IP65 |
| Temperatura campione e ambiente | 0…40 °C |
| Pressione interna | 0,2–1 bar |
| Portata minima / consigliata / massima | 6 / 30 / 1200 L/h |
| Volume interno | Circa 120 mL |
| T90 sensore / sistema | 20 s / 90 s a 10 L/h |
Specifiche CUBE
| Parametro | Valore |
|---|---|
| Alimentazione | 100–240 VAC, 50–60 Hz |
| Potenza massima | 25 W |
| Ingressi sensore | 1 o 2 connettori M12, secondo versione |
| Uscite analogiche | 4 × 4–20 mA; carico massimo 500 Ω |
| Relè | 2 contatti in scambio SPDT |
| Memoria / esportazione | SD interna 8 GB / USB |
| Display | 4″ capacitivo, 480 × 480 pixel |
| Dimensioni / peso | 120 × 120 × 90 mm / circa 1,5 kg |
| Protezione / temperatura operativa | IP65 / 0…40 °C |
La selezione dei canali e dei collegamenti va effettuata sulla versione CUBE scelta. Pulizia e calibrazione ecoTurb dipendono dalla qualità del campione; bolle e, nella versione a luce bianca, colore possono interferire con la misura.
* TW Master Series di TriOS, è una linea sviluppata per l’analisi accurata dell’acqua potabile. Il design modulare consente di combinare i moduli in base ai parametri richiesti dall’applicazione.
TriOS prevede il progressivo ampliamento della gamma con moduli per nitrati, pH, conducibilità, ossigeno disciolto e cloro, oltre a parametri quali triptofano, clorofilla, cianobatteri, CDOM e IPA (PAH). La disponibilità dei singoli moduli va verificata in fase di configurazione.
I dispositivi possono essere collegati in serie in gruppi di tre, ciascuno con un’installazione in bypass, per realizzare un sistema di monitoraggio configurabile.
