Telemetria radio locale per datalogger Solinst
Il RRL 5 Solinst Modello 9200 è un sistema di telemetria radio semplice, compatto ed economico per il monitoraggio locale senza costi di connettività cellulare. I dati vengono trasmessi dai datalogger Solinst in campo via radio a corto raggio fino al PC Home Station, senza SIM, senza canoni mensili e senza infrastrutture esterne.

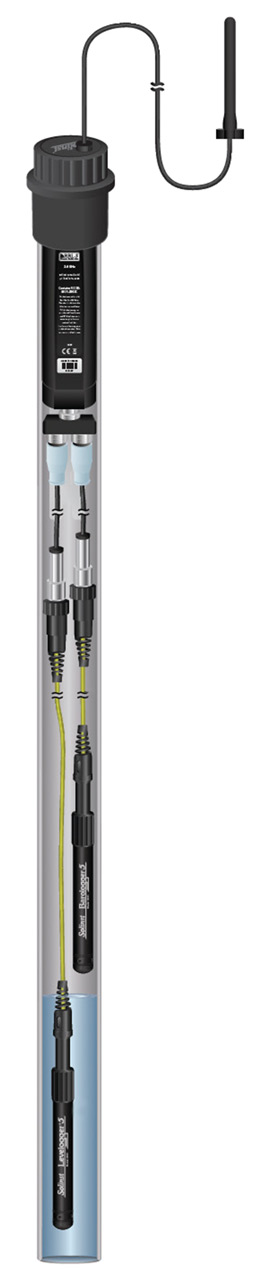

Utilizza bande radio ISM non licenziate (900 MHz o 2,4 GHz) ed è ideale per reti chiuse come siti minerari, campi da golf, discariche e reti di monitoraggio ambientale in aree limitate. Si installa all’interno di una testa pozzo da 2″ e si alimenta con 6 batterie AA al litio sostituibili — autonomia tipica di circa 1 anno.
Tutte le stazioni RRL 5 usano lo stesso hardware e sono intercambiabili: la stessa unità può essere programmata come Home Station (ricevitore) o Remote Station (trasmettitore) tramite il software Solinst Telemetry.
Caratteristiche
- Trasmissione radio senza costi su bande ISM non licenziate — nessuna SIM, nessun canone
- Installazione discreta dentro testa pozzo da 2″
- Barometro interno per compensazione barometrica automatica del livello — nessun Barologger richiesto
- Collegamento fino a 2 datalogger per stazione (con splitter opzionale)
- Memoria interna non volatile: i dati vengono conservati fino al successo del report
- Database aggiornato automaticamente ad ogni report sul PC Home Station
- Monitoraggio remoto del livello batteria e diagnostica con ogni trasmissione
- Connettore USB-C per diagnostica, aggiornamenti firmware e alimentazione esterna
- Stazioni intercambiabili: ogni unità può fare da Home Station o Remote Station
Vantaggi
- Nessun costo di connettività: le bande ISM sono gratuite e non richiedono licenze
- Costo inferiore ai sistemi cellulari per reti locali e chiuse
- Dati sempre sotto controllo: database locale sul PC Home Station, esportabile in .xle e .csv
- Software Solinst Telemetry gratuito per configurazione, aggiornamenti remoti e gestione dati
- Remote Utility integrata per diagnostica semplificata da remoto
- Meno viaggi su siti remoti o pericolosi
- Compatibile con tutta la gamma Levelogger 5 ed Edge Series
Caratteristiche principali
| Comunicazione: | Moduli radio 900 MHz o 2,4 GHz |
| Portata (900 MHz): | ~30 km (20 miglia) RF line-of-sight |
| Portata (2,4 GHz): | ~600 m (1200 ft) RF line-of-sight |
| Antenna: | Whip, RPSMA, omnidirezionale — 12,5 cm con cavo 2 m, IP67 — 2,4 GHz: 3 dBi; 900 MHz: 1,6 dBi |
| Formato dati: | .mdb (database), .xle o .csv (esportato) |
| Intervallo campionamento: | 10 secondi – 99 ore |
| Intervallo reporting: | 1 minuto – 99 ore |
| Programmazione: | Solinst Telemetry Software (Home Station) |
| Alimentazione: | 6 × AA 1,5V litio sostituibili |
| Durata batterie: | ~1 anno (uso standard) |
| Memoria interna: | 128 KB — 13.000 LT o 10.000 LTC tra un report e l’altro |
| Temperatura operativa: | -20°C a +60°C |
| Classe protezione: | IP67 |
| Materiali: | Delrin® nero, acciaio inox 316 |
| Dimensioni: | 8,79″ (altezza unità alla base del jack antenna) |
| Peso: | 447 g (15,8 oz) |
| Datalogger collegabili: | 1 diretto, 2 con splitter opzionale |
| Barometro interno: | 60–120 kPa — precisione ±0,2 kPa (≈ 2 cm) |
Applicazioni
- Reti di monitoraggio del livello di falda in aree limitate (mine, discariche, campi da golf)
- Monitoraggio ambientale in siti remoti o pericolosi dove le visite frequenti non sono pratiche
- Reti chiuse senza accesso a connettività cellulare
- Monitoraggio post-bonifica con trasmissione automatica al PC di controllo
- Reti geotecniche (discariche, dighe, versanti) con database locale aggiornato in tempo reale

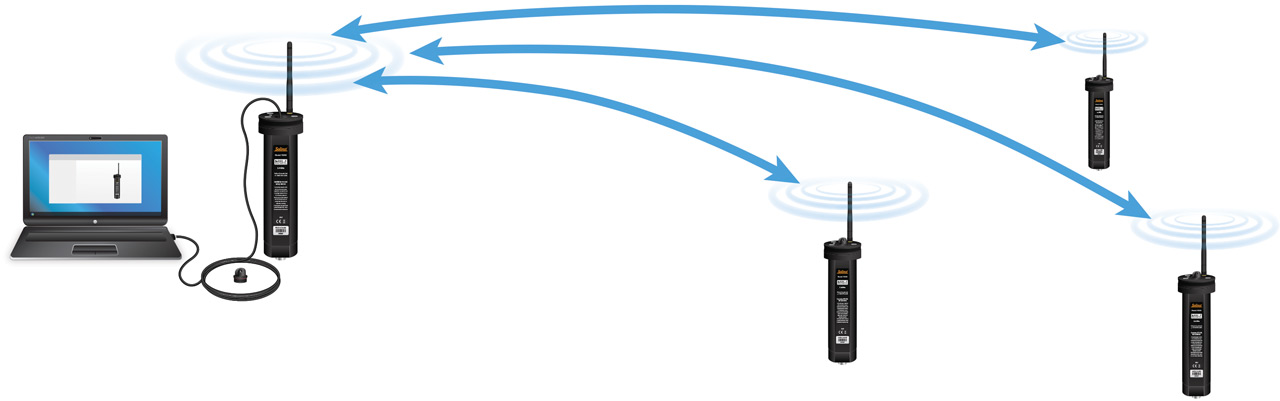

- Sistemi multi-punto con più Remote Station che trasmettono a una Home Station centrale
Come funziona
Il sistema opera su due frequenze distinte. La frequenza di campionamento definisce ogni quanto il datalogger acquisisce una lettura; la frequenza di reporting definisce ogni quanto la Remote Station trasmette i dati alla Home Station.
La Remote Station si sveglia all’intervallo di reporting, legge i dati dal datalogger collegato e li trasmette via radio alla Home Station. La Home Station riceve i dati e aggiorna automaticamente il database locale sul PC.

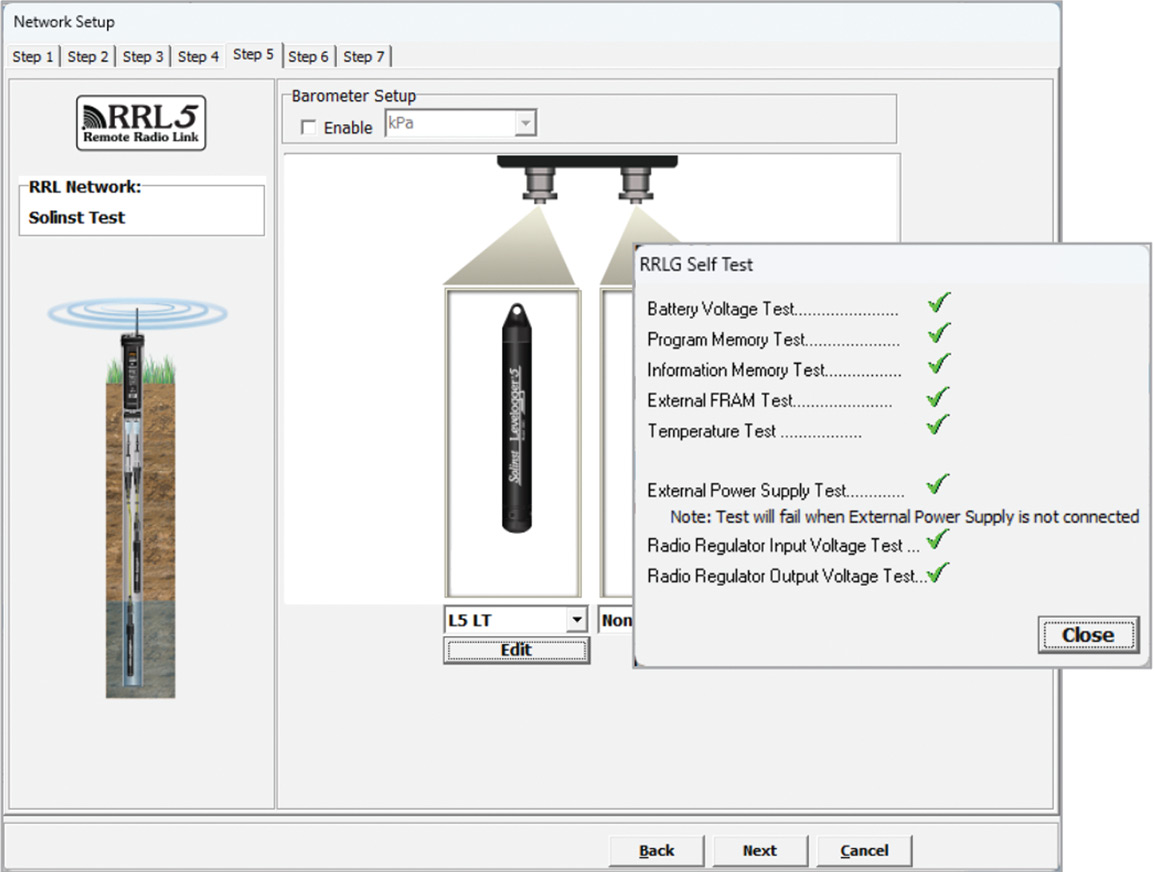

I dati sono visualizzabili e gestibili con il Solinst Telemetry Software (gratuito): permette configurazione, aggiornamenti da remoto, visualizzazione in grafici e tabelle ed esportazione in .xle e .csv. La Remote Utility integrata consente diagnostica semplificata senza recarsi in campo.
La Remote Station si sveglia all’intervallo di reporting, legge i dati dal datalogger collegato e li trasmette via radio alla Home Station. La Home Station riceve i dati e aggiorna automaticamente il database locale sul PC.
I dati sono visualizzabili e gestibili con il Solinst Telemetry Software (gratuito): permette configurazione, aggiornamenti da remoto, visualizzazione in grafici e tabelle ed esportazione in .xle e .csv. La Remote Utility integrata consente diagnostica semplificata senza recarsi in campo.

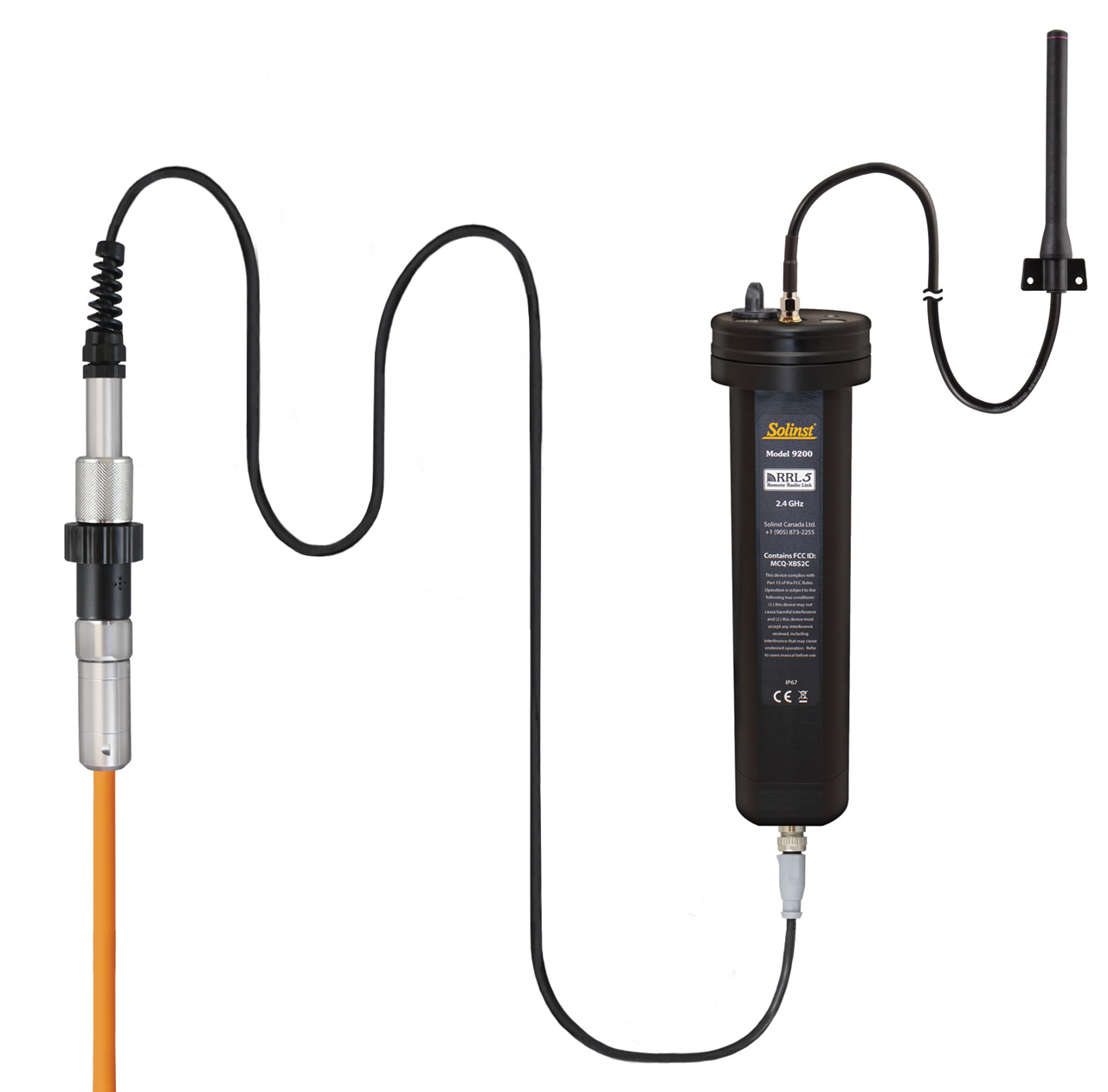

Il sistema RRL 5 è composto da:
- Stazione RRL 5 con modulo radio 900 MHz o 2,4 GHz, barometro interno, memoria non volatile
- Antenna omnidirezionale IP67 (inclusa) — whip, bracket mount o RPSMA
- 6 batterie AA al litio 1,5V sostituibili
- Direct Read Cable per il collegamento al datalogger Levelogger
- PC Home Station con Solinst Telemetry Software installato (PC non fornito)
- Datalogger Levelogger 5 (serie 5 o Edge) — venduto separatamente
Accessori disponibili
| Accessorio | Descrizione |
|---|---|
| Splitter per 2 datalogger | Permette il collegamento di due datalogger a una sola stazione RRL 5 (es. Levelogger 5 + Barologger 5). |
| Antenna esterna | Whip, Bracket Mount o RPSMA omnidirezionale — 12,5 cm con cavo da 2 m, IP67. 2,4 GHz: 3 dBi; 900 MHz: 1,6 dBi. |
| Direct Read Cable | Cavo di connessione tra stazione RRL 5 e datalogger. Disponibile in varie lunghezze. |
| Levelogger 5 Series | Datalogger compatibili: Levelogger 5, Levelogger 5 Junior, Levelogger 5 LTC, LevelVent 5, Rainlogger 5, Barologger 5 e serie Edge. |
| Solinst Telemetry Software | Software gratuito per PC Home Station: configurazione guidata, visualizzazione dati, aggiornamenti remoti e Remote Utility per diagnostica. |
