3001 Levelogger® 6 Junior
Datalogger Livello-Temperatura con trasduttore di pressione assoluto
Datalogger compatto e affidabile per la misura di livello e temperatura dell’acqua, rappresenta la soluzione entry-level della gamma Solinst. È ideale per applicazioni di monitoraggio in piezometri, pozzi, piccoli acquiferi, serbatoi e corsi d’acqua, dove è richiesta una soluzione economica ma precisa.
Il Levelogger® 6 Junior è dotato di un trasduttore di pressione di tipo assoluto, con una precisione pari allo 0,1% del fondo scala, ed è disponibile in versioni con fondo scala da 5 e 10 m. La memoria interna consente di registrare fino a 75.000 letture, mentre la batteria garantisce una durata fino a 5 anni con una frequenza di acquisizione di una lettura al minuto.
La frequenza di registrazione è programmabile, permettendo di adattare lo strumento a diverse esigenze di monitoraggio. Il sensore di temperatura integrato consente inoltre di acquisire dati termici utili per una corretta interpretazione delle variazioni di livello.
Il Levelogger 6 Junior può essere utilizzato in modalità stand-alone, con registrazione interna e scarico periodico dei dati, oppure integrato con accessori Solinst per la lettura e gestione dei dati, offrendo una soluzione semplice, affidabile ed economica per il monitoraggio idrico.
Specifiche tecniche:
| Sensore di Livello: | Silicone Piezoresistivo con sensore in Hastelloy® |
|---|---|
| Precisione: | ± 0,1% FS |
| Unità di Misura: | m, cm, ft., psi, kPa, bar, ºC, ºF |
| Risoluzione: | da 0,02% FS a 0,01% FS |
| Normalizazione: | Compensazione Automatica Temperatura |
| Temp. Comp. Range: | da 0º a 40ºC |
| Sensore Temperatura: | In Platino - Resistance Temperature Detector (RTD) |
| Precisione: | ± 0,01ºC |
| Risoluzione: | 0,1ºC |
| Durata Batteria: | 5 Anni (basata su una lettura/minuto) |
| Precisione Orologio: | ± 1 minuto/anno (tra -20ºC e 80ºC) |
| Temperatura Operativa: | da -20ºC a 80ºC |
| Capacità Memoria: | 75.000 set completi di dati |
| Modalità di Registrazione: | Continua o singola |
| Comunicazione: | Ottica ad alta velocità mediante: USB, SDI-12 |
| Dimensioni: | 22 mm x 160 mm |
| Peso: | 145 grammi |
| Resistenza alla Corrosione: | Rivestimento a caldo con tecnologia a polimerazione (esterno e interno) |
| Materiali: | Acciaio Inox 316L, Delrin®, Viton®, Hastelloy |
| Modalità di Campionamento: | Lineare, start e stop futuri programmabili, visualizzazione in Real-Time, basata sugli eventi |
| Intervalli di Campionamento: | da 0,5 secondi a 99 ore |
| Compensazione Barometrica: | Tramite Barologger 6 e procedura guidata |
| Garanzia: | 1 Anno |
Applicazioni:
- Caratterizzazione degli acquiferi:
- test di pompaggio
- step test
- slug test
- Monitoraggio pozzi geotermici.
- Monitoraggio displuvio, drenaggio dei bacini e monitoraggio di ricarico.
- Misurazione del flusso, gestione dei bacini idrici.
- Fluttuazione del livello dei porti e delle maree.
- Monitoraggio delle zone umide (paludi) e delle acque piovane.
- Misurazioni del livello nelle cisterne e delle riserve idriche.
- Gestione delle acque sotterranee.
- Monitoraggio a lungo termine nei pozzi, raccolte di acque superficiali (laghi e bacini adiacenti alle coste), anche in ambiente salmastro.
Cos'è il Fondo Scala?
Per i Levelogger, il Fondo Scala esprime la pressione massima (in metri d'acqua) a cui lo strumento può essere esposto.
Il Fondo Scala equivale la sommergibilità massima dello strumento.
Quale Fondo Scala scegliere?
Relativamente alle misure di livello, la precisione del Levelogger 6 Junior viene espressa in percentuale del Fondo Scala (0,5% FS), questo vuol dire che più piccolo è il FS, più elevata sarà la precisione assoluta, es. con un FS di 10 m, avremo una precisione di 10 m x 0,1% = 1 cm, con un FS di 5 m avremo 5 m x 0,1% = 0,5 cm.
Per avere la precisione assoluta più elevata, l'ideale quindi è scegliere lo strumento con il FS più basso possibile, compatibilmente con l'oscillazione massima della colonna d'acqua che si prevede di avere.
Va comunque sottolineato che tutti i Levelogger Solinst sono progettati per resistere fino al doppio del Fondo Scala dichiarato senza che il trasduttore subisca danni.
Il Levelogger 6 Junior è disponibile in 2 versioni di Fondo Scala 5 e 10 m.
Versioni di fondo scala disponibili:
| Modello | Fondo Scala | Precisione | Risoluzione |
|---|---|---|---|
| M5 | 5 m | ± 0.5 cm | 0.02% FS |
| M10 | 10 m | ± 1 cm | 0.01% FS |
Pressione Assoluta e Compensazione Barometrica
Il Levelogger 6 Junior utilizza un trasduttore di pressione di tipo "assoluto", ovvero misura la pressione totale agente sul sensore. Questa è data dalla somma della pressione esercitata dalla colonna d’acqua e della pressione atmosferica (colonna d’aria) sovrastante.
Data l’elevata precisione che contraddistingue i Levelogger 6, per ottenere il valore reale della sola colonna d’acqua è necessario effettuare la compensazione barometrica, cioè sottrarre alle misure rilevate il contributo della pressione atmosferica. Le operazioni di compensazione barometrica possono essere effettuate con pochi click grazie alla procedura guidata del software Solinst Levelogger.
Questa operazione può essere eseguita automaticamente utilizzando il datalogger barometrico Solinst Barologger 6, uno strumento progettato per monitorare la pressione atmosferica con elevata precisione (± 0,05 kPa). Un singolo Barologger 6 può essere utilizzato per compensare più Levelogger installati entro un raggio di circa 30 km e con un dislivello massimo di 300 metri.
Esistono anche trasduttori di pressione che non richiedono compensazione barometrica: si tratta dei sensori di tipo "ventilato", detti anche "a tubo aperto", dotati di un tubicino che mette in comunicazione il sensore con l’atmosfera in testa pozzo. Tra questi rientrano, ad esempio, i nostri Solinst 3250 Levelvent 5 e la Solinst 301 WLT.
Setup dei Levelogger, scarico e gestione dati

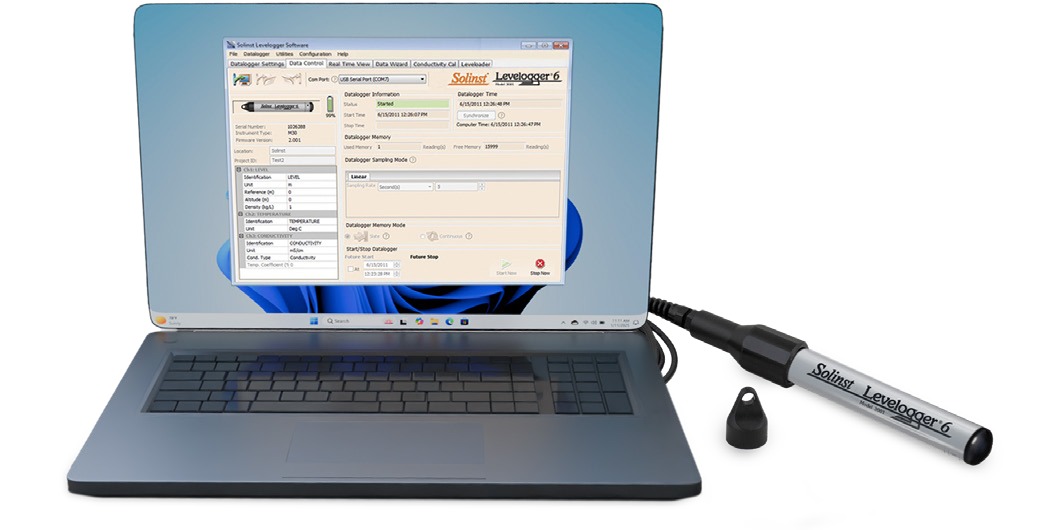

La programmazione dei Levelogger è estremamente intuitiva e tutta la gestione viene effettuata tramite il software gratuito Solinst Levelogger.
È sufficiente collegare il Levelogger a un PC utilizzando una delle interfacce USB disponibili (Desktop Reader 5, Field Reader 5 o PC Interface Cable).

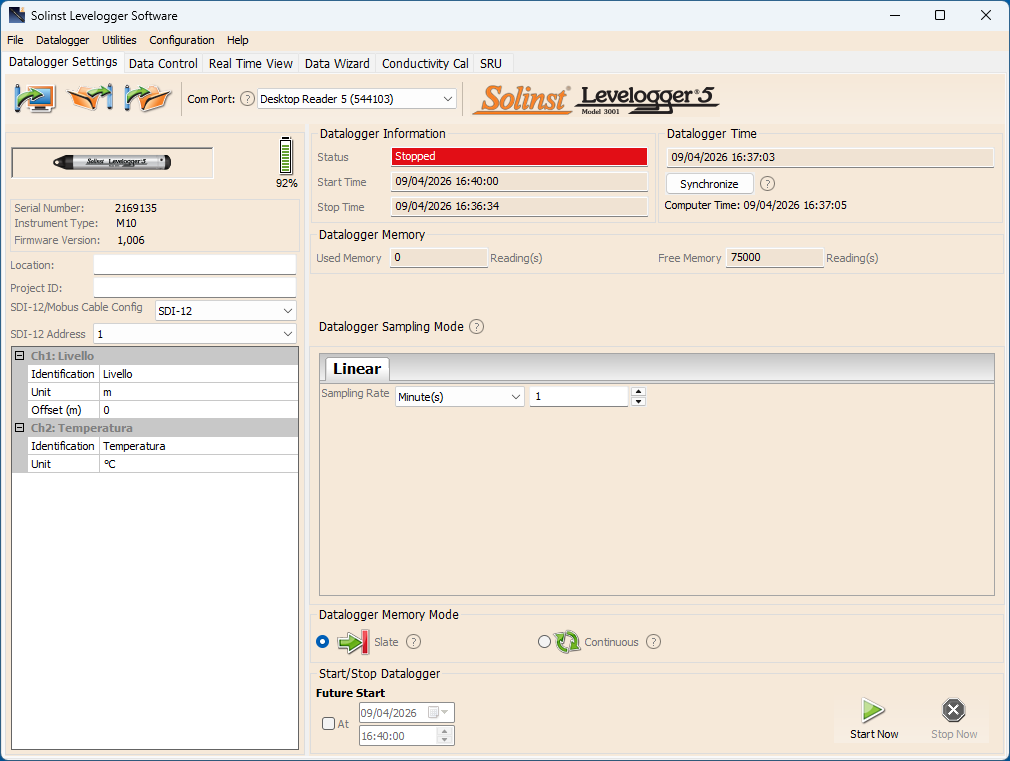

Attraverso il software è possibile programmare e gestire il datalogger. I settaggi impostati su un Levelogger possono essere salvati e riutilizzati su più dispositivi.
Questo è utile, ad esempio, durante test di pompaggio quando si utilizzano sonde in più piezometri con gli stessi parametri.
Impostazione orario:
L'orologio dei Levelogger può essere sincronizzato con quello del computer con un solo click.
Modalità di registrazione:
- Singola (a riempimento): la memoria viene riempita fino al raggiungimento della capacità massima (75.000 set di dati completi di data/ora, livello e temperatura).
- Continua: una volta raggiunti i 75.000 dati, lo strumento sovrascrive automaticamente i dati più vecchi.
Modalità di campionamento:
- Lineare: lo strumento registra all'intervallo predefinito (da 0,5 secondi a 99 ore).
- Start programmato: far partire la registrazione all'orario desiderato.
- Real-Time: quando lo strumento è collegato mediante un cavo ottico di lettura diretta, a prescindere dall'intervallo di registrazione in uso, è sempre possibile effettuare letture in tempo reale in modo da poter avere sempre la situazione sotto controllo (i dati delle letture real-time possono essere salvate o esportate separatamente).
Modalità di installazione:
Installazione con semplice cavetto di sospensione e recupero periodico
La modalità più semplice per l'installazione dei Levelogger, è la semplice sospensione all'interno dell pozzo o del corpo acquifero da monitorare.
Con questa modalità, il Levelogger viene programmato mediante un PC con una delle interfaccie USB disponibili: Field Reader 5 o Desktop Reader 5 e poi recuperato periodicamente per lo scarico dei dati.
A sx installazione con cavetto di sospensione.
A dx installazione mediante collegamento con cavo ottico.
Installazione fissa con cavo ottico di trasmissione dati alla testa pozzo
Con questa modalità di installazione, il Levelogger rimane fisso in pozzo (o qualsiasi altro corpo idrico da monitorare) e viene collegato alla testa pozzo mediante un cavetto in fibra ottica (immune da eventuali disturbi provocati per esempio dalla linea di aliemntazione della pompa).
In testa pozzo i dati possono essere gestiti mediante una delle molteplici interfacce disponibili.
Levelogger 6 vs Levelogger 6 Junior
|
Levelogger 6
|
Levelogger 6 Junior
|
|
|---|---|---|
| Modello 3001 |  |
 |
| Garanzia: | 3 Anni | 1 Anno |
| Sensore di Livello: | Silicone Piezoresistivo con Sensore Hastelloy | Silicone Piezoresistivo con Sensore Hastelloy |
| Fondo scala disponibili: | 5, 10, 30, 100, 200 m | 5, 10 m |
| Unità di Misura: | m, cm, ft., psi, kPa, bar, ºC. ºF | m, cm, ft., psi, kPa, bar, ºC. ºF |
| Precisione: | ± 0,05% FS | ± 0,1% FS |
| Risoluzione: | da 0,002% FS a 0,0006% FS | da 0,02% FS a 0,01% FS |
| Normalizzazione: | Compensazione Automatica Temperatura | Compensazione Automatica Temperatura |
| Calibrazione: | Calibrazione di fabbrica a vita | Calibrazione di fabbrica a vita |
| Range di sovrapressione massimo: | 2 X | 2 X |
| Sensore Temperatura: | In Platino - Resistance Temperature Detector (RTD) | In Platino - Resistance Temperature Detector (RTD) |
| Tempo di Risposta (90% Δ Termico): | 1 minuto ogni 10ºC | 1 minuto ogni 1ºC |
| Precisione Temperatura: | ± 0,05°C | ± 0,1ºC |
| Risoluzione: | 0,003°C | 0,1ºC |
| Temp. Comp. Range: | da 0º a 50ºC | da 0º a 40ºC |
| Temperatura Operativa: | da -20ºC a 80ºC | da -20ºC a 80ºC |
| Precisione Orologio: | ± 1 minuto/anno (tra -20ºC e 80ºC) | ± 1 minuto/anno (tra -20ºC e 80ºC) |
| Durata Batteria: | 10 Anni (basata su una lettura/minuto) | 5 Anni (basata su una lettura/minuto) |
| Dimensioni: | 22 mm x 160 mm | 22 mm x 160 mm |
| Peso: | 166 grammi (5.9 oz) | 166 grammi (5.9 oz) |
| Communicazione: | Ottica ad alta velocità mediante: USB, SDI-12 57,600 bps con USB | Ottica ad alta velocità mediante: USB, SDI-12 57,600 bps con USB |
| Capacità Memoria: | 150.000 set completi di dati | 75.000 set completi di dati |
| Modalità di Registrazione: | Continua o singola | Continua o singola |
| Modalità di Campionamento: | Lineare, start e stop futuri programmabili, visualizzazione in Real-Time, basata sugli eventi | Lineare, start e stop futuri programmabili, visualizzazione in Real-Time |
| Intervalli di Campionamento: | da 1/8 di secondo a 99 ore | da 0,5 secondi a 99 ore |
| Compensazione Barometrica: | Tramite Barologger 6 e procedura guidata. (I dati di un solo Barologger sono sufficienti per compensare tutti i Levelogger nel raggio di 30 km) | Tramite Barologger 6 e procedura guidata. (I dati di un solo Barologger sono sufficienti per compensare tutti i Levelogger nel raggio di 30 km) |
| Resistenza alla corrosione: | Rivestimento a caldo con tecnologia a polimerazione (esterno e interno) | Acciaio Inox 316L e Sensore in Hastelloy |
| Materiali: | Delrin®, Viton®, Acciaio Inox 316L, Hastelloy, rivestimento PTFE PFAS-free | Acciaio Inox 316L, Delrin®, Viton®, Hastelloy |
