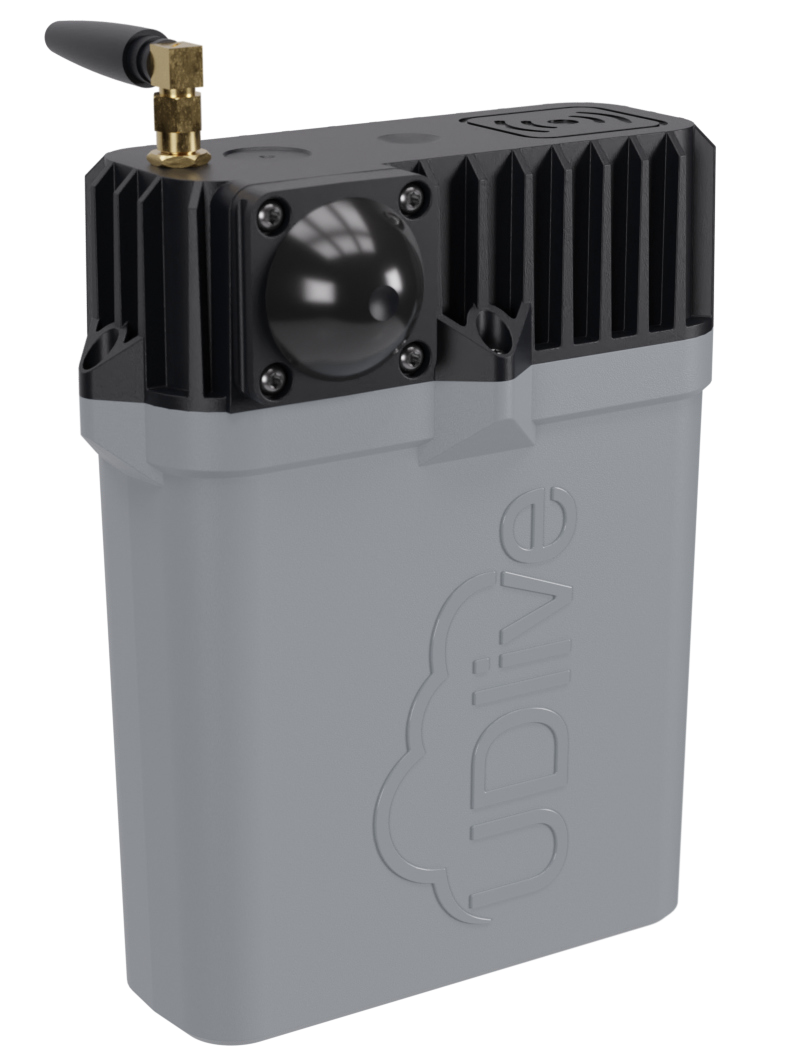

CatsEye II Pixel II
Sensore radar di livello con datalogger e telemetria integrati, progettato per il monitoraggio remoto di reti fognarie, corsi d’acqua, serbatoi e infrastrutture idriche.
Il radar FMCW in banda EHF misura senza contatto su un campo di 0–14 m, senza zona morta. L’unità integra acquisizione, comunicazione e alimentazione a batteria in un involucro compatto.
Vantaggi
- Misura senza contatto con il fluido.
- Fascio stretto di 4° per installazioni in spazi limitati.
- Configurazione e aggiornamenti a distanza.
- Autonomia estesa per ridurre gli interventi sul campo.
- Opzioni di staffaggio e antenna per adattarsi al sito.
Misura radar e diagnostica
La tecnologia radar a onda continua permette di monitorare la superficie senza immergere il sensore. Il fascio stretto e la maggiore robustezza rispetto alla condensa aiutano l’impiego negli ambienti fognari.
Sono previste modalità di selezione dell’eco MPR (Maximum Peak Register), Strongest, Nearest, Furthest e combinate. La curva completa degli echi è scaricabile per analizzare la risposta del sensore.
Caratteristiche tecniche
| Parametro | Pixel II |
|---|---|
| Tecnologia | Radar FMCW EHF, misura senza contatto |
| Campo di misura | 0–14 m |
| Zona morta | 0 m |
| Accuratezza | ≤2 mm nella banda principale di misura |
| Risoluzione | 1 mm |
| Angolo del fascio | 4° (±2°) |
| Batteria | LiSOCl₂ |
| Autonomia di riferimento | 8 anni: acquisizione ogni 15 minuti e due comunicazioni al giorno |
| Temperatura ambiente | −20…+70 °C |
| Grado di protezione | IP66/IP68; indicazione IP68: 1 bar / 10 m |
| Dimensioni corpo | 162 × 137 × 75 mm |
| Involucro | Resistente agli agenti chimici e ai raggi UV |
| ATEX | Opzionale, da definire nella configurazione |
Autonomia e prestazioni dipendono dalla configurazione e dalle condizioni di utilizzo. Il campo radar e la resistenza all’immersione dell’involucro sono caratteristiche distinte.
Applicazioni
- Fiumi, canali e corsi d’acqua.
- Monitoraggio del livello nelle reti fognarie.
- Impianti di trattamento e stazioni di pompaggio.
- Sfioratori di piena delle reti miste (CSO).
- Serbatoi e attività di gestione del rischio di allagamento.
Il livello può essere utilizzato per calcolare la portata quando è disponibile la geometria del canale, con il modello di conversione appropriato. La misura diretta del dispositivo è il livello.

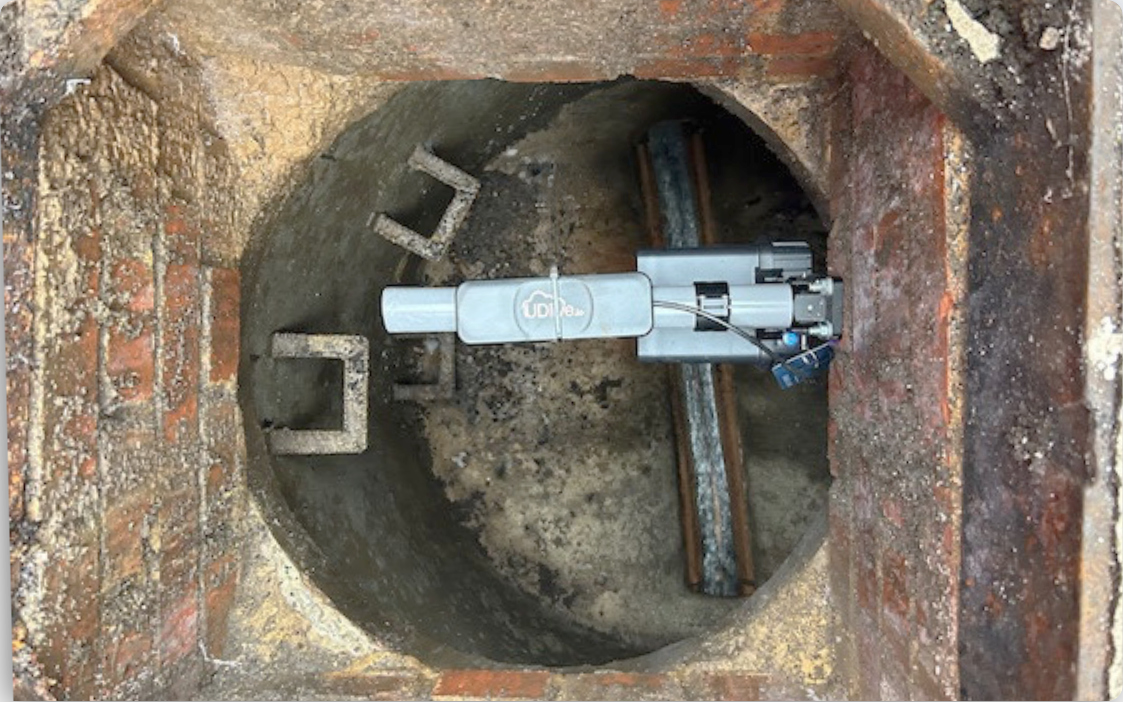

Installazione e manutenzione
Le staffe e le antenne disponibili consentono di adattare il sistema al punto di misura. Un’installazione rapida e il riscontro immediato sul funzionamento facilitano la messa in servizio.
La misura senza contatto riduce gli interventi sul sensore; configurazione, calibrazione remota e aggiornamenti software limitano la necessità di visite periodiche.
Connettività e gestione remota
| Parametro | Pixel II |
|---|---|
| Comunicazione cellulare | 4G LTE Cat-1 bis |
| Opzioni di rete | 2G, 3G, 5G, NB-IoT e LTE-M/Cat-M1, secondo variante |
| Doppio percorso di comunicazione | Opzioni satellitare e radio Sub-GHz |
| Antenne | Configurazioni multiple; guadagno tipico indicato +6 dBi |
| Sicurezza | Cifratura simmetrica AES-256 |
| Aggiornamenti OTA | Sensore, datalogger e modem |
| Configurazione | Comunicazione bidirezionale e parametri modificabili da remoto |
Le tecnologie disponibili dipendono dalla variante e dalle opzioni selezionate. Verificare la configurazione radio e l’antenna rispetto alla copertura del sito.
Configurazione del sistema
Definire campo e posizione di misura, frequenza di acquisizione, intervallo di invio, copertura radio e staffaggio. Per il riferimento di autonomia di 8 anni sono previste misure ogni 15 minuti e due invii quotidiani.
UDlive Portal e integrazione dei dati
UDlive Portal permette la gestione dei dispositivi, la visualizzazione dei dati e il controllo dello stato delle stazioni. Supporta inoltre le attività di installazione e la raccolta delle informazioni di messa in servizio.
Sono disponibili su richiesta integrazione diretta con piattaforme cloud, API ed esportazioni, per inserire le misure nei sistemi di analisi già utilizzati.
