UDlive CatsEye II RTU con Pixel XT
Sistema di monitoraggio radar del livello con acquisizione e telemetria cellulare. Pixel XT misura senza contatto la distanza dalla superficie dell’acqua; CatsEye II RTU raccoglie i dati via Modbus e li rende disponibili da remoto.
L’abbinamento consente di separare la posizione del sensore da quella dell’unità di telemetria, facilitando l’installazione in siti con accesso difficile. La comunicazione bidirezionale permette configurazione e diagnostica a distanza.
Prezzo su preventivo, variabile in base alla configurazione.

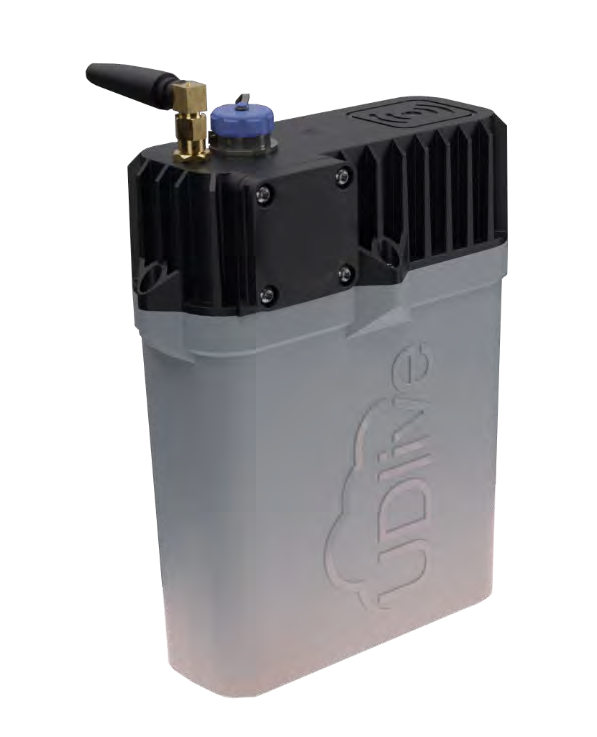

CatsEye II RTU – Funzioni principali
- Acquisizione da sensori standalone o inseriti in un loop.
- Supporto 4–20 mA, HART, Modbus e CAN bus.
- Opzioni seriali SDI-12, RS485 e RS232 secondo configurazione.
- Alimentazione integrata e possibilità di alimentare strumenti collegati.
- Configurazione, diagnostica e aggiornamenti da remoto.
- Intervalli di acquisizione e connessione configurabili a partire da 5 minuti.
- Antenna esterna opzionale per siti con segnale debole.
Caratteristiche tecniche
| Parametro | CatsEye II RTU |
|---|---|
| Protezione | IP68 |
| Temperatura ambiente | −20…+70 °C |
| Batteria | Li-SOCl₂, sostituibile sul campo |
| Autonomia dichiarata | Oltre 7 anni con connessioni orarie, secondo utilizzo |
| Consumo in sleep | 30 µA |
| Reti | 2G/GPRS e 4G a basso consumo: NB-IoT, LTE-M/Cat-M1 |
| Sensori integrati | Movimento/accelerometro e temperatura |
| Installazione indicativa | Meno di 10 minuti |
| ATEX | Versione e certificazione da verificare per la configurazione richiesta |
L’alimentazione dei sensori esterni e la frequenza delle comunicazioni incidono sull’autonomia.
| Parametro | Pixel XT |
|---|---|
| Tecnologia | Radar FMCW EHF |
| Campo / zona morta | 0–14 m / nessuna |
| Accuratezza dichiarata | 0,01% FS; <1 mm a 7 m e <2 mm a 14 m |
| Interfaccia | Modbus, registri bidirezionali |
| Tempo di avvio | 20 ms |
| Frequenza di lettura | 50 Hz |
| Diagnostica | 4 picchi distinti con distanza e qualità del segnale |
| Curva degli echi | Disponibile come file tramite Modbus |
| Corpo | Alluminio 6061 anodizzato |
| Aggiornamenti | Firmware aggiornabile da remoto |

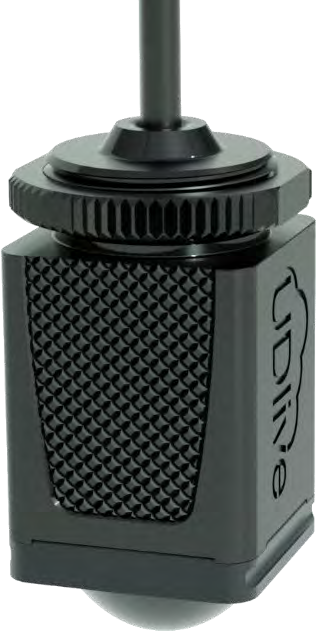

Pixel XT – Sensore radar Modbus
Radar FMCW EHF compatto per misure da 0 a 14 m senza zona morta. Può essere impiegato come sensore Modbus autonomo oppure collegato alla RTU UDlive per la registrazione e trasmissione dei dati.
Il corpo in alluminio 6061 anodizzato per impiego marino e l’elettronica a basso consumo lo rendono adatto al monitoraggio di acque superficiali e reflue.
Sensore radar di livello con datalogger e telemetria, progettato per il monitoraggio delle acque superficiali e la segnalazione degli innalzamenti di livello.
Il sistema combina il radar Pixel2 con una guida radar e un tubo di calma, riducendo le interferenze della vegetazione, della turbolenza e degli echi indesiderati. L’involucro compatto e discreto limita l’impatto visivo dell’installazione.
La frequenza di lettura del sensore non coincide con l’intervallo di registrazione o trasmissione della RTU. L’autonomia del sistema dipende dal sensore alimentato, dal ciclo di misura e dalle comunicazioni.
Dati, piattaforme e sicurezza

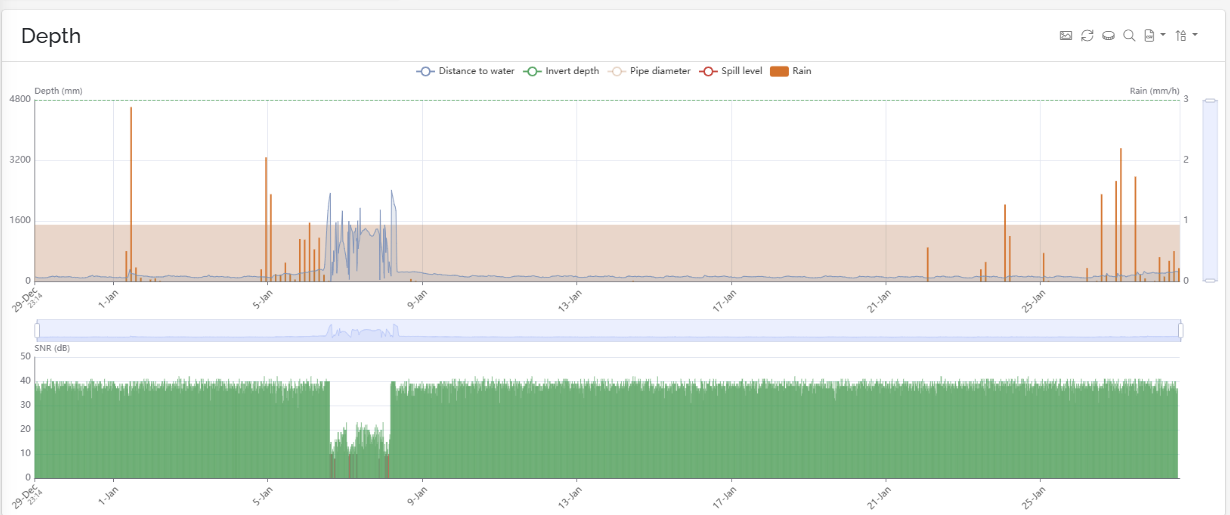

UDlive Portal consente di visualizzare misure attuali e storiche, stato e diagnostica, con localizzazione dei dispositivi su mappa.
API e integrazioni permettono di trasferire i dati a sistemi di gestione e modellazione. Sono riportate opzioni per Microsoft Azure, AWS e PTC ThingWorx.
La sicurezza comprende bootloader cifrato AES-256, firma digitale del codice e cifratura TLS 1.2. Gli aggiornamenti firmware remoti riducono gli interventi sul sito.
Applicazioni e diagnostica radar
Monitoraggio di fiumi, serbatoi, reti fognarie, sistemi di drenaggio sostenibile e apparecchiature di processo. Il livello può supportare il calcolo della portata mediante geometria e modello idraulico appropriati.

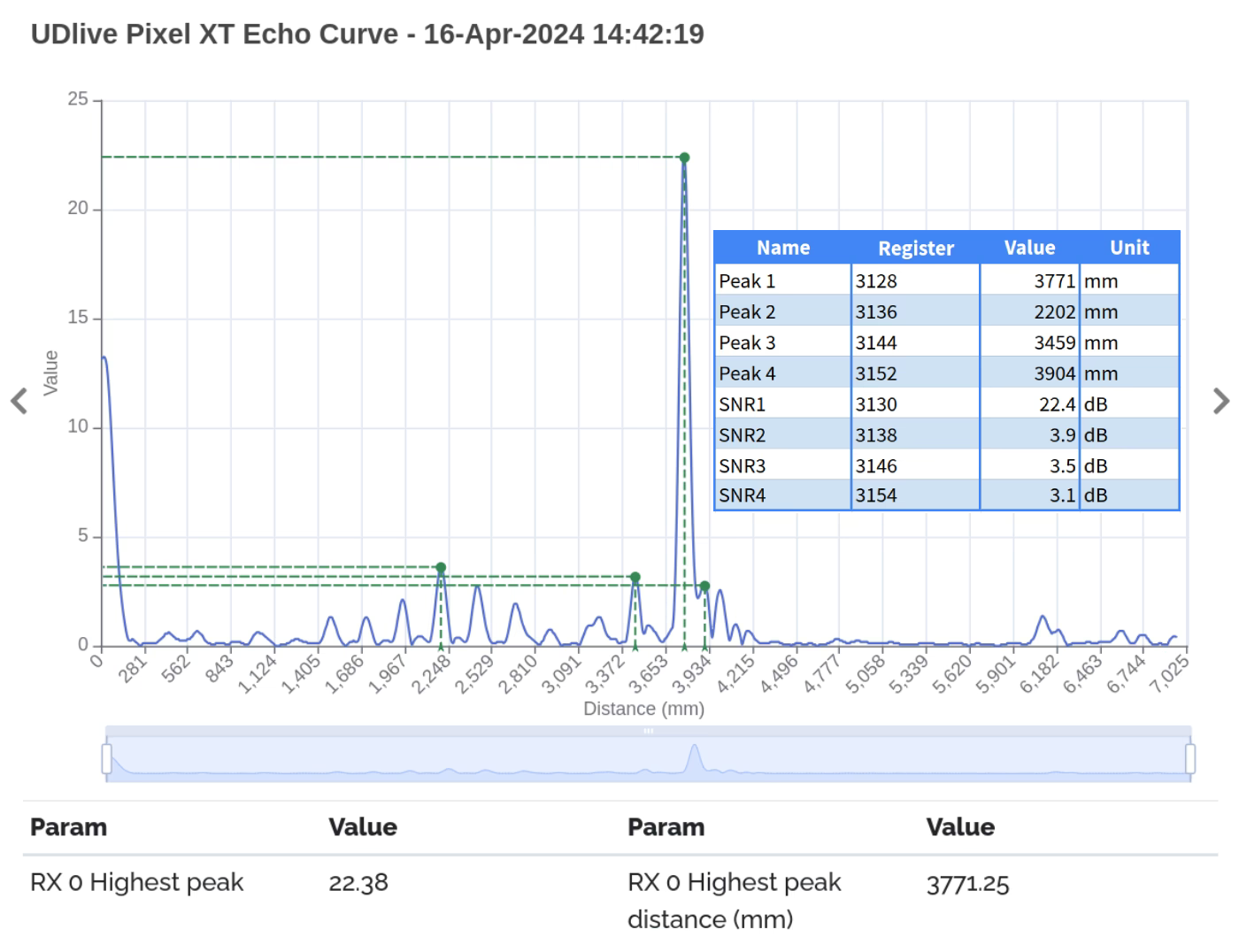

I registri Modbus restituiscono quattro distanze di picco e le relative qualità del segnale. Il file completo degli echi consente un’analisi più approfondita delle condizioni di misura.
Collegamento e configurazione del sistema
Pixel XT comunica via Modbus con la RTU UDlive, che integra registrazione e connettività cellulare. La connessione cablata offre flessibilità nel posizionamento del radar e dell’unità di comunicazione.
Definire alimentazione, cablaggio, frequenza delle letture, registrazione e invio dei dati in base al sito. Le impostazioni del sensore sono accessibili tramite registri bidirezionali; gli aggiornamenti remoti riducono gli interventi sul campo.
