3250 LevelVent 6
Datalogger di livello e temperatura con sensore di pressione relativa e cavo ventilato
Il LevelVent 6 è un datalogger di alta precisione per il monitoraggio del livello idrico e della temperatura in pozzi e corpi idrici superficiali. Utilizza un trasduttore di pressione relativa (gauged) collegato all’atmosfera tramite un cavo ventilato che raggiunge la testa pozzo. Questo sistema fornisce misure di livello senza richiedere una successiva compensazione barometrica mediante Barologger.
Con un’accuratezza tipica di ±0,05% FS, una memoria per 150.000 set di letture e un backup separato degli ultimi 20.000 set, il LevelVent 6 è progettato per il monitoraggio continuo e a lungo termine. La batteria integrata offre un’autonomia stimata di 10 anni con una lettura al minuto. Sono disponibili fondi scala da 5, 10 e 20 m e intervalli di registrazione da 0,125 secondi a 99 ore.
Il sensore di pressione in Hastelloy® resiste a sovrapressioni fino a due volte il fondo scala senza danni permanenti. Il corpo in acciaio inox e la struttura a gabbia di Faraday proteggono lo strumento rispettivamente dalle sollecitazioni ambientali e dai picchi elettrici. I filtri idrofobici e gli essiccanti permanenti, integrati nel logger e nella testa pozzo, proteggono il sistema dall’umidità senza richiedere la sostituzione periodica delle capsule essiccanti.
Il sistema LevelVent 6 comprende tre elementi principali:
- Il logger — la sonda immersa nell’acqua integra il trasduttore di pressione in Hastelloy®, il sensore di temperatura RTD in platino, la batteria, la memoria e le protezioni contro l’umidità. Il corpo misura 22 × 173 mm e pesa 190 g. Il fondo scala va scelto in base alla massima colonna d’acqua prevista sopra il sensore.

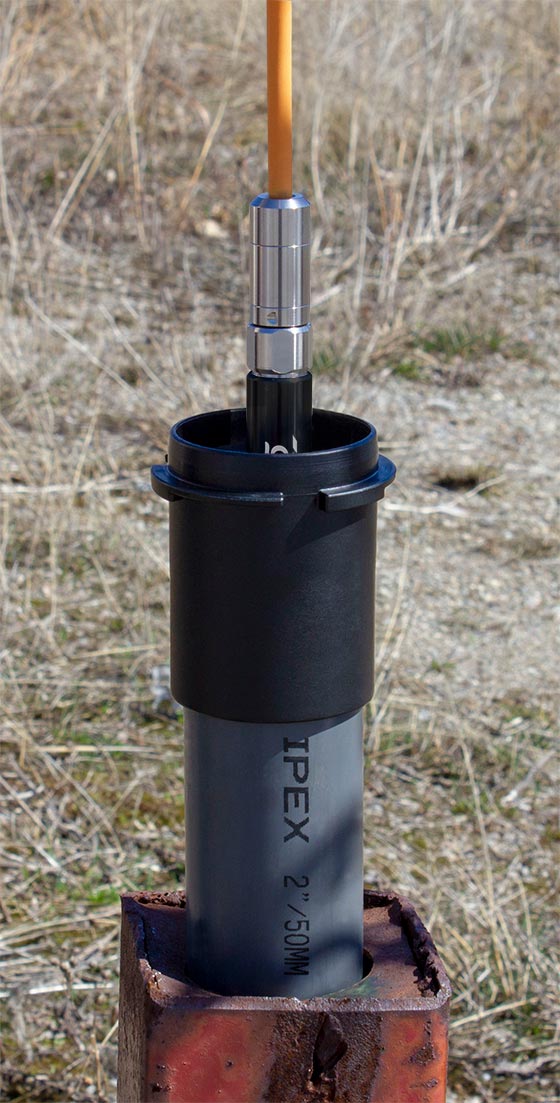

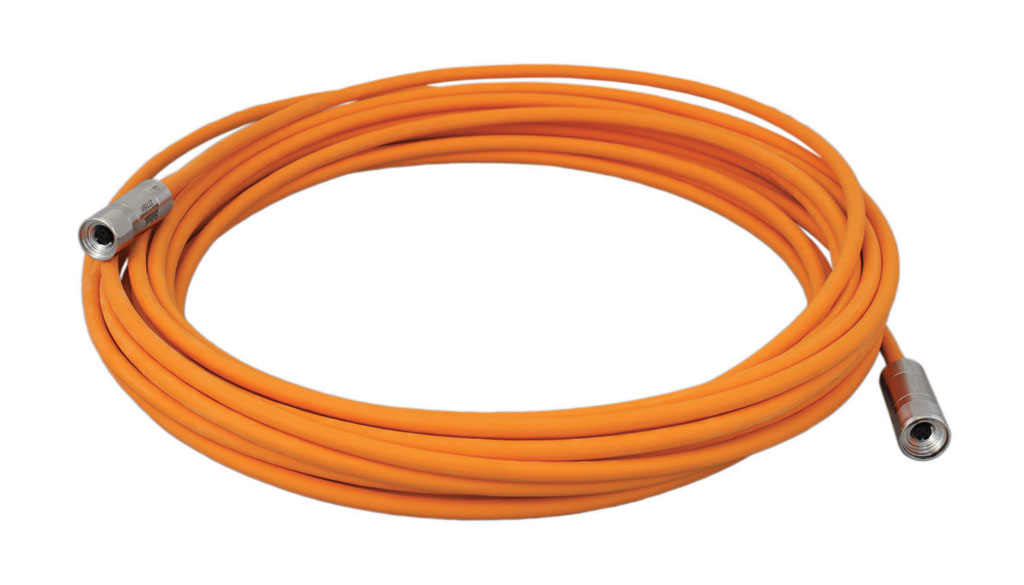

- Il cavo ventilato — collega il logger alla testa pozzo e contiene i fili di comunicazione e un tubo di ventilazione che mantiene il sensore riferito alla pressione atmosferica. Il rivestimento è in poliuretano; le lunghezze sono personalizzabili fino a 500 ft, circa 152 m. Il cavo ha un diametro di 8 mm, connettori da 20 mm con collegamento a vite e un raggio minimo di curvatura di 25 mm. La lunghezza del cavo non aumenta la sommergibilità massima del sensore.
- La testa pozzo (Wellhead) — misura 30 × 76 mm ed è progettata per il gruppo tappo pozzo Solinst da 2″. Integra filtri idrofobici ed essiccanti permanenti e offre una protezione IP64: deve quindi rimanere fuori dall’acqua. Consente il collegamento diretto del Mk3 USB-C PC Interface Cable, con comunicazione a 38.400 baud, della Levelogger App Interface, della Solinst Readout Unit (SRU) e del DataGrabber. Il sistema è integrabile con la telemetria Solinst e con reti SDI-12 e MODBUS tramite l’apposito cavo di interfaccia.
Specifiche tecniche:
| Sensore di Livello: | Silicone Piezoresistivo con Sensore Hastelloy |
|---|---|
| Range disponibili: | 5, 10, 20 m |
| Precisione: | ± 0,05% FS |
| Risoluzione: | da 0,001% FS a 0,0006% FS |
| Unità di Misura: | m, cm, ft, psi, kPa, bar, ºC, ºF |
| Normalizzazione: | Compensazione Automatica Temperatura |
| Temp. Comp. Range: | da 0° a 50°C |
| Sensore Temperatura: | In Platino - Resistance Temperature Detector (RTD) |
| Precisione Temperatura: | ± 0,05°C |
| Risoluzione Temperatura: | 0,003°C |
| Temperatura Operativa: | da -20°C a 80°C |
| Durata Batteria: | 10 Anni (basata su 1 lettura/minuto) — non sostituibile dall'utente |
| Precisione Orologio: | ± 1 minuto/anno (tra -20°C e 80°C) |
| Capacità Memoria: | 150.000 set completi di dati |
| Modalità di Registrazione: | Continua o Slate |
| Comunicazione: | USB Solinst 9600 bps, SDI-12, MODBUS |
| Dimensioni Logger: | 22 mm x 173 mm |
| Peso Logger: | 190 g (6.7 oz) |
| Resistenza alla Corrosione: | Rivestimento a caldo con tecnologia a polimerizzazione (interno ed esterno) |
| Materiali a Contatto: | Delrin®, Viton®, Poliuretano (TPU boot), Acciaio Inox 316L, Hastelloy, rivestimento PTFE PFAS-free |
| Modalità di Campionamento: | Lineare, programmabile con modalità Repeat, basata su eventi, start/stop futuri, Real-Time |
| Intervalli di Campionamento: | da 1/8 di secondo a 99 ore |
| Compensazione Barometrica: | Automatica (sensore ventilato) |
| Dimensioni Testa Pozzo: | 30 mm x 76 mm |
| IP Rating Testa Pozzo: | IP 64 (resistente a polvere e spruzzi) |
| Garanzia: | 3 Anni |
Applicazioni
Il LevelVent 6 è ottimizzato per installazioni in pozzi e corpi idrici con sommergenza fino a 20 m, dove la disponibilità immediata del dato di livello reale e l'assenza di elaborazione post-acquisizione rappresentano un vantaggio concreto. Le sue applicazioni tipiche comprendono la caratterizzazione degli acquiferi mediante prove di pompaggio e slug test, il monitoraggio del livello di laghi, serbatoi, dighe e corsi d'acqua, il controllo delle acque meteoriche e del runoff, gli studi su bacini idrografici e il monitoraggio a lungo termine della falda in reti di pozzi. La lettura in tempo reale durante le prove acquifero è particolarmente valorizzata dal sensore ventilato, che consente di interpretare i dati direttamente in campo senza dover aspettare la compensazione barometrica in ufficio.
- Caratterizzazione degli acquiferi: prove di pompaggio, step test, slug test
- Monitoraggio a lungo termine del livello della falda in pozzi e piezometri
- Misura del livello in laghi, serbatoi, dighe e corsi d'acqua
- Monitoraggio delle acque meteoriche, del runoff e delle zone umide
- Studi su bacini idrografici, drenaggio e ricarica
- Misurazioni del livello in cisterne e riserve idriche
Cos'è il Fondo Scala?
Per il LevelVent 6, il Fondo Scala esprime la pressione massima (in metri d'acqua) a cui lo strumento può essere esposto.
Il Fondo Scala equivale alla sommergibilità massima del logger.
Quale Fondo Scala scegliere?
La precisione del LevelVent 6 viene espressa in percentuale del Fondo Scala (0,05% FS): più piccolo è il FS, più elevata sarà la precisione assoluta. Ad esempio, con un FS di 5 m si ottiene una precisione di 5 m x 0,05% = 0,3 cm, mentre con un FS di 20 m si avrà 20 m x 0,05% = 1 cm.
Per ottenere la precisione assoluta più elevata, l'ideale è scegliere lo strumento con il FS più basso possibile, compatibilmente con l'oscillazione massima della colonna d'acqua che si prevede di avere durante il monitoraggio.
Il LevelVent 6 è disponibile in 3 versioni di Fondo Scala, da 5 a 20 m, pensate per applicazioni in pozzi poco profondi, piezometri e corpi idrici superficiali dove si richiedono la massima precisione e la lettura diretta del livello senza compensazione barometrica.
Versioni di fondo scala disponibili:
| Mod. | Fondo Scala | Precisione | Risoluzione |
|---|---|---|---|
| M5 | 5 m | ± 0,3 cm | 0,001% FS |
| M10 | 10 m | ± 0,5 cm | 0,0006% FS |
| M20 | 20 m | ± 1 cm | 0,0006% FS |
Va sottolineato che tutti i LevelVent 6 Solinst sono progettati per resistere fino al doppio del Fondo Scala dichiarato senza che il trasduttore subisca danni.
Pressione Relativa e Vantaggi del Sensore Ventilato
Il trasduttore di pressione del LevelVent 6 è di tipo relativo (gauged): a differenza dei datalogger a pressione assoluta come il Levelogger 5, non misura la pressione totale agente sul sensore (acqua + atmosfera), ma solo la componente idrostatica. Questo avviene grazie al tubicino di sfiato integrato nel cavo ventilato, che mette in comunicazione continua il retro della membrana del trasduttore di pressione con l'atmosfera in testa pozzo. La pressione barometrica si annulla automaticamente, e il dato registrato corrisponde già alla sola colonna d'acqua sopra il sensore, senza necessità di alcuna compensazione successiva.
Il vantaggio operativo è significativo: durante una prova di pompaggio, ad esempio, è possibile leggere e interpretare i dati di livello in tempo reale direttamente in campo, senza dover attendere la post-elaborazione. Rispetto a un Levelogger 5, che richiede la registrazione parallela di un Barologger e la compensazione guidata via software, il LevelVent 6 semplifica sia il setup che il flusso di lavoro, riducendo i tempi di analisi e il rischio di errori nella compensazione.
Come funzionano i Filtri Idrofobici del LevelVent 6
Nei sistemi di monitoraggio a tubo aperto, la presenza di umidità nel tubo di sfiato può compromettere la qualità delle misure di livello. I tradizionali datalogger ventilati di altri produttori risolvono questo problema con capsule essiccanti sostituibili, che però richiedono interventi di manutenzione periodici in campo per essere cambiate prima della saturazione.
Solinst ha adottato un approccio diverso: il LevelVent 6 integra membrane filtranti in ePTFE (politetrafluoroetilene espanso), posizionate sia nella testa pozzo che nel logger, nel punto in cui il cavo ventilato si connette. I pori di queste membrane hanno dimensioni superiori alle molecole d'aria ma molto inferiori a quelle di una goccia d'acqua: lasciano quindi passare liberamente il flusso d'aria in entrambe le direzioni - garantendo la compensazione barometrica automatica e tempi di risposta rapidi - ma respingono l'acqua e impediscono l'ingresso di contaminanti come sali e polveri. L'equalizzazione continua della pressione elimina inoltre qualsiasi effetto di depressione che potrebbe richiamare umidità all'interno dello strumento. Le membrane sono state testate in condizioni di calore e umidità estremi (85°C e 85% di umidità relativa per 1000 ore) con risultati eccellenti. Progettate per durare quanto lo strumento stesso, non richiedono alcuna sostituzione per l'intera vita utile del LevelVent 6, eliminando una delle principali attività di manutenzione ordinaria tipiche dei sistemi ventilati tradizionali.
Raccordo di Soffiaggio (Blowout Fitting)
Nel caso in cui, nonostante le protezioni integrate, dovesse penetrare umidità nel tubo di sfiato durante l'installazione o lo stoccaggio, Solinst mette a disposizione uno specifico raccordo di soffiaggio (Blowout Fitting). Questo accessorio si collega a un'estremità del cavo ventilato e consente di insufflare azoto a bassa pressione (25-30 psi, max 50 psi) attraverso l'intera lunghezza del tubo, rimuovendo completamente l'eventuale umidità presente. L'operazione è raccomandata prima di ogni nuova installazione e prima dello stoccaggio prolungato del cavo, come misura preventiva per garantire la massima accuratezza delle misure fin dalla prima lettura.
3001 Levelogger 5 vs 3250 LevelVent 6
| Datalogger di Livello | Modello 3001 Levelogger 6 | Modello 3250 LevelVent 6 |
|---|---|---|
 |
 |
|
| Sensore di Livello: | Silicone Piezoresistivo con Sensore Hastelloy | Silicone Piezoresistivo con Sensore Hastelloy |
| Tipo di Sensore | Assoluto | Relativo (Ventilato) |
| Range | 5, 10, 20, 30, 100 e 200 m | 5, 10, 20 m |
| Precisione | ±0,05% FS (calibrazione a vita) (+ imprecisione Barologger) | ±0,05% FS (calibrazione a vita) |
| Unità di Misura | cm, m, ft, psi, kPa, bar (ºC, ºF) | cm, m, ft, psi, kPa, bar (ºC, ºF) |
| Normalizzazione | Compensazione Automatica Temperatura | Compensazione Automatica Temperatura |
| Range Compensazione Temperatura | da 0°C a 50°C | da 0°C a 50°C |
| Compensazione Barometrica | Barologger 5 e Data Wizard del software | Automatica tramite tubo di sfiato |
| Sensore di Temperatura | Resistance Temperature Detector (RTD) in Platino | Resistance Temperature Detector (RTD) in Platino |
| Precisione | ±0,05°C | ±0,05°C |
| Risoluzione | 0,003°C | 0,003°C |
| Batteria | Batteria al litio integrata | Batteria al litio integrata |
| Durata Batteria | 10 anni con 1 lettura al minuto | 10 anni con 1 lettura al minuto |
| Precisione Orologio | ±1 minuto/anno (da -20°C a 80°C) | ±1 minuto/anno (da -20°C a 80°C) |
| Temperatura Operativa | da -20°C a 80°C | da -20°C a 80°C |
| Capacità Memoria | 150.000 set completi di dati | 150.000 set completi di dati |
| Modalità di Registrazione | Slate o Continua | Slate o Continua |
| Comunicazione | Ottica ad alta velocità: 57.600 bps con USB, SDI-12 1200 baud | 9600 bps con USB |
| Dimensioni | 22 mm x 160 mm | 22 mm x 160 mm |
| Peso | 146 g (5.2 oz) | 190 g (6.7 oz) |
| Resistenza alla Corrosione | Rivestimento a caldo con tecnologia a polimerizzazione (interno ed esterno) | Rivestimento a caldo con tecnologia a polimerizzazione (interno ed esterno) |
| Materiali a Contatto | Hastelloy, Acciaio Inox 316L, Delrin®, Viton®, rivestimento PTFE PFAS-free | Delrin®, Viton®, Poliuretano (TPU boot), Acciaio Inox 316L, Hastelloy, PTFE PFAS-free (Cavo ventilato: Poliuretano, Ottone nichelato, Viton) |
| Opzioni di Programmazione | Software Levelogger PC, App Solinst Levelogger | Software Levelogger PC, App Solinst Levelogger |
| Modalità di Campionamento | Lineare, basata su eventi e programmabile con modalità Repeat e Pause, start/stop futuri, Real-Time | Lineare, basata su eventi e programmabile con modalità Repeat e Pause, start/stop futuri, Real-Time |
| Intervalli di Campionamento | da 1/8 di secondo a 99 ore | da 1/8 di secondo a 99 ore |
| Modalità di Installazione | Cavo in acciaio inox, corda in Kevlar, cavo di lettura diretta, ecc. | Cavo ventilato e testa pozzo LevelVent |
| Opzioni di Raccolta Dati | Levelogger 5 App Interface, SRU, DataGrabber 5, LevelSender 5, telemetria STS | Levelogger 5 App Interface, SRU, DataGrabber 5, LevelSender 5, telemetria STS |
| Manutenzione | Pulizia del sensore, sostituzione o-ring | Pulizia del sensore, sostituzione o-ring, verifica tubo di sfiato (raccordo di soffiaggio), nessuna capsula essiccante da sostituire |
| Applicazioni Tipiche | — applicazioni in profondità, oscillazioni elevate — quando sono richiesti dati barometrici (efficienza barometrica) — condizioni molto umide, rischio di allagamento della testa pozzo — aree soggette a congelamento prolungato — aree difficilmente accessibili, installazione complessa |
— applicazioni poco profonde, oscillazioni ridotte — acque superficiali, zone umide — monitoraggio di bacini idrografici — monitoraggio acque meteoriche e piene — impossibilità di installare un Barologger, o necessità di eliminare la fase di compensazione dei dati |
Setup dei Levelvent, scarico e gestione dati
La programmazione dei Levelvent è estremamente intuitiva e tutta la gestione viene effettuata tramite il software gratuito Solinst Levelogger, lo stesso software che viene utilizzato per tutti i datalogger Solinst.
È sufficiente collegare il Levelvent a un PC utilizzando il PC Interface Cable USB.
Attraverso il software è possibile programmare e gestire il datalogger. I settaggi impostati su un Levelogger possono essere salvati e riutilizzati su più dispositivi.
Questo è utile, ad esempio, durante test di pompaggio quando si utilizzano sonde in più piezometri con gli stessi parametri.
Impostazione orario:
L'orologio dei Levelogger può essere sincronizzato con quello del computer con un solo click.
Start e stop:
I Levelogger possono essere avviati o fermati immediatamente oppure programmati per partire o fermarsi a una data e ora specifica.
Modalità di registrazione: Slate (a riempimento fino a 150.000 set di dati) o Continua (sovrascrittura automatica dei dati più vecchi).
Modalità di campionamento: Lineare (intervallo fisso da 1/8 di secondo a 99 ore), basata sugli eventi (l'intervallo cambia automaticamente al verificarsi di variazioni predefinite), schedulata (sequenze di intervalli diversi per periodi successivi, utile ad esempio nelle prove di pompaggio) e Real-Time (letture istantanee quando lo strumento è collegato al PC, indipendentemente dall'intervallo di registrazione in corso).
