Pompa Inerziale Modello 404

Prodotto Solinst

Utilizzo:

CAMPIONAMENTO



Profondità di impiego:

Fino a 60 metri
pompa inerziale modello 404

La Pompa Inerziale Modello 404 è un sistema semplice che utilizza la forza di inerzia per richiamare acqua all'interno di una tubazione collegata con la superficie.

Funzionamento:

La pompa è costituita da un tubo di prelievo e una valvola posta all’estremità inferiore del tubo (footvalve), il suo funzionamento è molto semplice: all’inizio la colonna d’acqua all’interno del tubo è uguale a quella del piezometro, mediante un movimento verticale (che può essere effettuato a mano o con un motore).

Il tubo viene alzato e abbassato a ripetizione, in tal modo al termine dello strappo verso l’alto l’acqua tende a muoversi verso la sommità per inerzia (grazie alla chiusura della valvola che bocca il deflusso dell’acqua in basso) mentre quando il tubo viene riabbassato si riempie nuovamente grazie all’apertura della valvola, la ripetizione del movimento alternato fa sì che l’acqua arrivi fino alla sommità del tubo.

pompa inerziale animazione

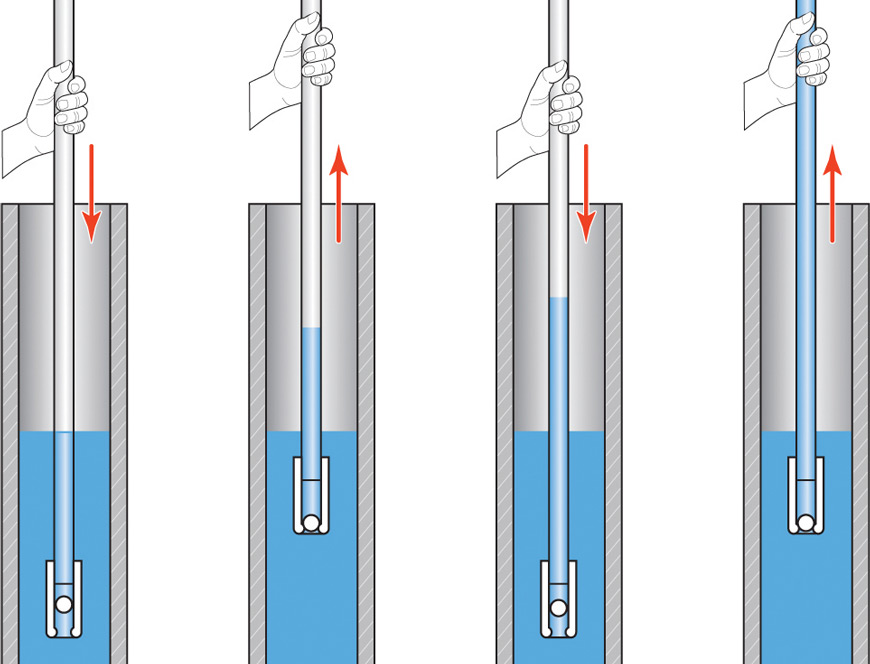

Schema sul funzionamento della Pompa Inerziale Modello 404:
Schema sul funzionamento della Pompa Inerziale Modello 404

Le Valvole (footvalves)

Le valvole sono costituite da un corpo-valvola con all'interno una sfera di ritegno, sono disponibili in diversi diametri e sono realizzate in Acciaio Inox o in Delrin (polimero caratterizzato dall'elevata resistenza meccanica) con dimensioni che variano dai 5/8" ad 1" (da 16mm a 25mm) di diametro. Tutte le valvole sono dotate di una filettatura conica che consente di inserirle facilmente nel tubo di risalita.

La versione più piccola, la mini pompa inerziale (403 MIP) è costituita da due inserti in acciaio inox e una sfera, e può essere facilmente installata su tubi da 1/4" x 0.17" (6 mm x 4.3 mm), permettendo quindi di essere utilizzata per campionamenti in piezometri molto stretti.

Le tubazioni di risalita

Le tubazioni di risalita su cui vengono installate le valvole sono realizzate in polietilene ad alta densità (HDPE), hanno una buona resistenza e durata e rappresentano una buona soluzione per il campionamento.
La tubazione è disponibile in bobine da 100, 200, o 500ft (30, 60, o 150m).
Per esigenze particolari sono disponibili anche tubature in PTFE (Teflon).

La Pompa Inerziale Modello 404 è disponibile con 5 versioni di valvola (footvalve):

Versione Footvalve Diametro Valvola Tipologia Tubi
Versione 403 MIP 403 MIP 1/4" (6 mm) 1/4" x 0.17"
(6 mm x 4.3 mm)
D16 D16 5/8" (16 mm) 5/8" x 1/2"
(16 mm x 12.5 mm)

SS16 SS16 5/8" (16 mm) 5/8" x 1/2"
(16 mm x 12.5 mm)
SS19 SS19 3/4" (19 mm) 5/8" x 1/2"
(16 mm x 12.5 mm)
D25 D25 1" (25 mm) 5/8" x 1/2"
(16 mm x 12.5 mm)

Download Scheda tecnica:

Pompa Inerziale Modello 404

Per i dettagli e le specifiche tecniche, si rimanda alla pagina ufficiale del produttore:
Pompa Inerziale Modello 404

Valvole pompa inerziale 404Campionamento con pompa inerziale 404
