Pompa Inerziale Modello 404
- La Pompa Inerziale Modello 404 è un sistema semplice che utilizza la forza di inerzia per richiamare acqua all’interno di una tubazione collegata con la superficie.
Funzionamento
La pompa è costituita da un tubo di prelievo e una valvola posta all’estremità inferiore del tubo (footvalve), il suo funzionamento è molto semplice: all’inizio la colonna d’acqua all’interno del tubo è uguale a quella del piezometro, mediante un movimento verticale (che può essere effettuato a mano o con un motore).
Il tubo viene alzato e abbassato a ripetizione, in tal modo al termine dello strappo verso l’alto l’acqua tende a muoversi verso la sommità per inerzia (grazie alla chiusura della valvola che bocca il deflusso dell’acqua in basso) mentre quando il tubo viene riabbassato si riempie nuovamente grazie all’apertura della valvola, la ripetizione del movimento alternato fa sì che l’acqua arrivi fino alla sommità del tubo.
Caratteristiche principali
| Versione | Footvalve | Diametro Valvola | Tipologia Tubi |
 |
403 MIP | 1/4″ (6 mm) | 1/4″ × 0,17″ (6 mm × 4,3 mm) |
 |
D16 | 5/8″ (16 mm) | 5/8″ × 1/2″ (16 mm × 12,5 mm) |
 |
SS16 | 5/8″ (16 mm) | 5/8″ × 1/2″ (16 mm × 12,5 mm) |
 |
SS19 | 3/4″ (19 mm) | 5/8″ × 1/2″ (16 mm × 12,5 mm) |
 |
D25 | 1″ (25 mm) | 5/8″ × 1/2″ (16 mm × 12,5 mm) |
Le Valvole (footvalves)
Le valvole sono costituite da un corpo-valvola con all’interno una sfera di ritegno, sono disponibili in diversi diametri e sono realizzate in Acciaio Inox o in Delrin (polimero caratterizzato dall’elevata resistenza meccanica) con dimensioni che variano dai 5/8″ ad 1″ (da 16mm a 25mm) di diametro. Tutte le valvole sono dotate di una filettatura conica che consente di inserirle facilmente nel tubo di risalita.
Le tubazioni di risalita

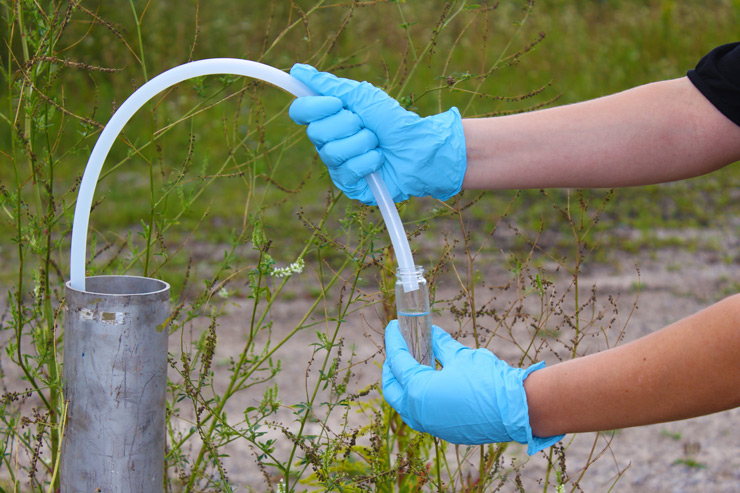

Le tubazioni di risalita su cui vengono installate le valvole sono realizzate in polietilene ad alta densità (HDPE), hanno una buona resistenza e durata e rappresentano una buona soluzione per il campionamento.
La tubazione è disponibile in bobine da 100, 200, o 500ft (30, 60, o 150m).
Per esigenze particolari sono disponibili anche tubature in PTFE (Teflon).

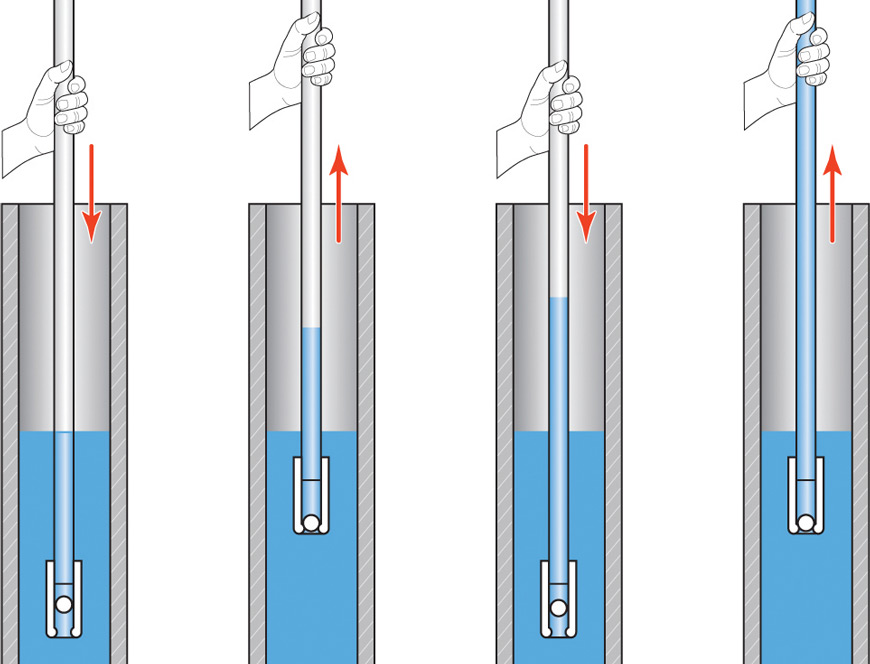

Schema di funzionamento:

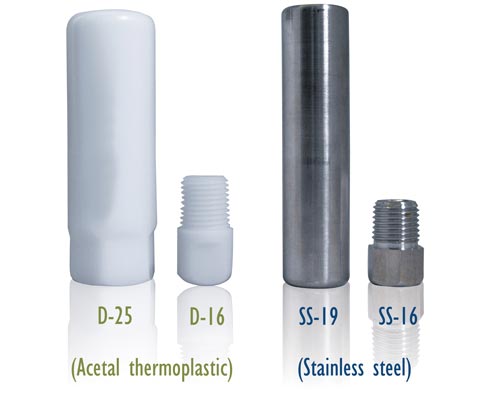

Disponibili in Delrin o in Acciaio Inox:
