Radiometri RAMSES G2
RADIOMETRIA IPERSPETTRALE
La luce, misurata nel suo spettro.
I radiometri RAMSES G2 di TriOS misurano radianza, irradianza e irradianza scalare in aria e in acqua. Tre geometrie ottiche e diverse bande spettrali permettono di scegliere il sensore adatto alla ricerca ambientale e alla validazione satellitare.
Compatti e a basso consumo, si prestano a misure portatili, installazioni su imbarcazioni e stazioni autonome, anche in località remote.
- 256 canali
Spettrometro miniaturizzato con array di fotodiodi al silicio. - Circa 2 GB
Memoria interna per registrare senza un controller separato. - 1 W tipico
Consumo contenuto per sistemi alimentati sul campo.
Caratteristiche tecniche
| Caratteristica | Valore |
|---|---|
| Interfacce | RS-485; Ethernet TCP/IP |
| Protocollo per integrazione | Modbus RTU su RS-485 |
| Memoria | Circa 2 GB |
| Alimentazione | 9–24 VDC (±10%) |
| Consumo | Tipicamente 1 W |
| Tempo di risposta T100 | ≤24 s in modalità burst |
| Intervallo di misura | ≤12 s in modalità burst |
| Corpo | Acciaio inox 1.4571 / 1.4404 oppure titanio 3.7035; POM |
| Protezione | IP68 |
| Pressione massima, versione standard con SubConn | 30 bar |
| Temperatura del campione e ambiente | +2…+40 °C |
| Temperatura di stoccaggio | −20…+80 °C |
| Intervallo calibrazione / manutenzione | 24 mesi |
Dimensioni e installazione
| Modello | Lunghezza × diametro, senza connettore |
|---|---|
| ACC G2 | 284 × 48,5 mm |
| ARC G2 | 322 × 48,5 mm |
| ASC G2 | 274 × 48,5 mm |
| ACC G2 DS | 284 × 51 mm |
| ARC G2 DS | 322 × 51 mm |
La brochure indica per ACC G2 un peso di 1,45 kg in acciaio oppure 1,25 kg in titanio. I pesi ARC e ASC sono indicativamente superiori di 250 g.

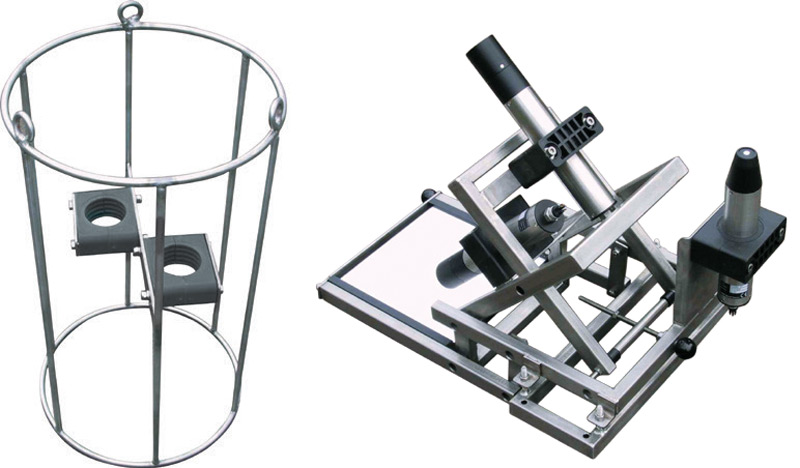

Telai e supporti consentono installazioni con più sensori. La scelta di materiali, connettori, banda e geometria ottica va definita in funzione della campagna di misura. Per la versione Deep Sea, il limite di pressione della configurazione fornita deve essere confermato dal produttore.
Tre geometrie ottiche. Una piattaforma modulare.
La scelta del collettore determina la grandezza radiometrica acquisita.

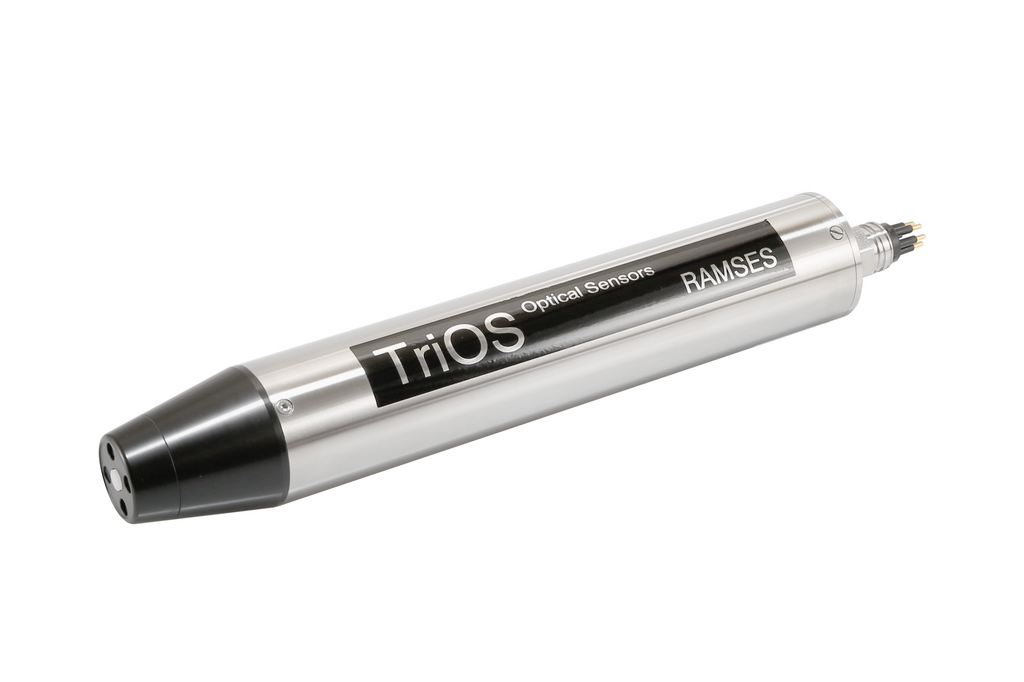

RAMSES ACC G2
Irradianza
Advanced Cosine Collector
Il collettore planare con risposta al coseno misura la luce incidente su una superficie. È la scelta per quantificare l’irradianza spettrale.
- UV: 280–500 nm
- UV/VIS: 280–720 nm
- VIS: 320–950 nm

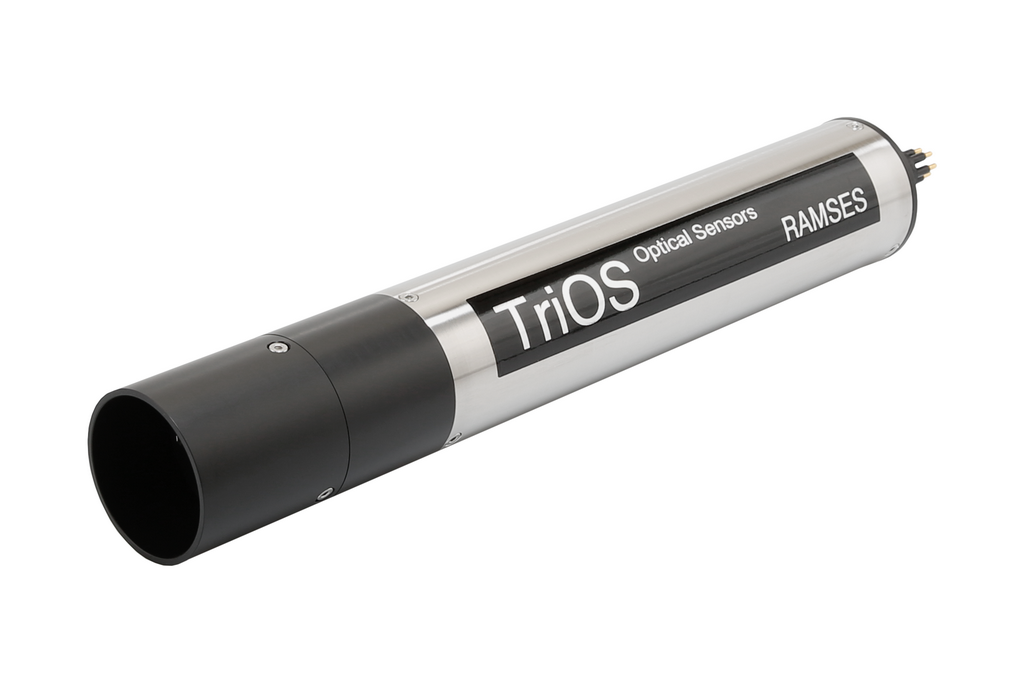

RAMSES ARC G2
Radianza
Advanced Radiance Collector
La geometria direzionale misura la radianza proveniente da una porzione definita della scena. Il campo di vista standard è di 7° in aria.
- UV/VIS: 280–720 nm, secondo brochure
- VIS: 320–950 nm

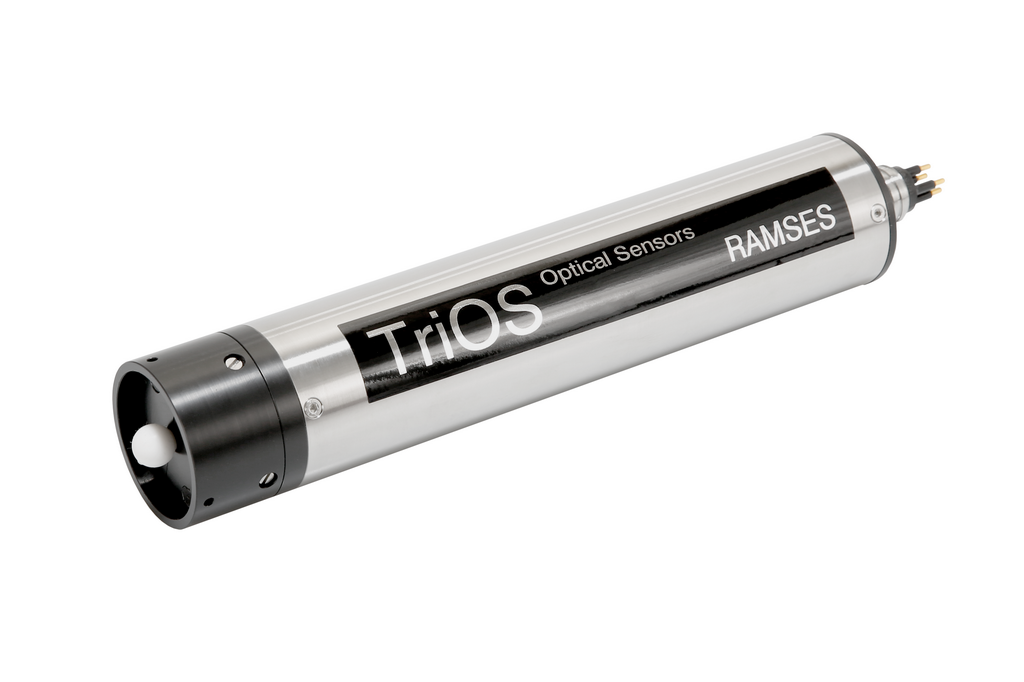

RAMSES ASC G2
Irradianza scalare
Advanced Scalar Collector
Il diffusore sferico è dedicato alla misura dell’irradianza scalare. La brochure indica una geometria 2π.
- VIS: 320–950 nm
- Due sensori contrapposti possono realizzare una misura 4π, come descritto nel manuale.
Quale RAMSES scegliere?
| Modello | Grandezza | Geometria ottica | Bande disponibili |
|---|---|---|---|
| ACC G2 | Irradianza | Collettore planare con risposta al coseno | 280–500 / 280–720 / 320–950 nm |
| ARC G2 | Radianza | Campo di vista 7° in aria | 280–720 / 320–950 nm |
| ASC G2 | Irradianza scalare | Diffusore sferico, 2π | 320–950 nm |
Le bande indicate rappresentano configurazioni alternative, non un unico intervallo continuo per ogni sensore. Le versioni riportate seguono la brochure RAMSES G2 di luglio 2026.
Prestazioni spettrali
| Configurazione spettrale | Dispersione | Accuratezza in lunghezza d’onda | Canali utilizzabili |
|---|---|---|---|
| 280–500 nm | 2,2 nm/pixel | 0,2 nm | 100 |
| 280–720 nm | 2,2 nm/pixel | 0,2 nm | 200 |
| 320–950 nm | 3,3 nm/pixel | 0,3 nm | 190 |
Rivelatore: array di fotodiodi al silicio a 256 canali. Tempo di integrazione: 4 ms–8 s. La dispersione in nm/pixel descrive il campionamento spettrale e non va confusa con la risoluzione ottica.
La brochure riporta accuratezze radiometriche migliori del 6–10% per ACC, del 6% per ARC e del 5% per ASC, dipendenti dall’intervallo spettrale. Per livelli di saturazione e rumore equivalente consultare le tabelle originali.
Calibrazione e qualità della misura
Ogni radiometro è fornito con file e certificato di calibrazione. Il manuale descrive una calibrazione con lampada standard NIST e raccomanda il controllo e la ricalibrazione in fabbrica ogni due anni.
Per lavorare in aria o in acqua occorre utilizzare i dati di calibrazione appropriati e considerare l’effetto di immersione. La corretta geometria e l’orientamento dei collettori sono parte della misura.
L’unità opzionale TriOS FieldCAL consente controlli funzionali sul campo; non sostituisce la ricalibrazione in fabbrica.
