Sonda Livello Temperatura Serie 26X
Sensori livello temperatura

Sonda Livello Temperatura Serie 26X

Caratteristiche

  • Sonda livello temperatura RS485/4-20 mA

KELLER Serie 26X

Sonda di livello piezoresistiva di alta precisione per misure idrostatiche in acque sotterranee, acque superficiali e serbatoi. Il corpo compatto in acciaio inox ospita un sensore di pressione isolato e un’elettronica di compensazione digitale.

La Serie 26X combina RS485 con MODBUS RTU o protocollo KELLER e uscite analogiche opzionali. La misura della temperatura viene eseguita sul chip del sensore, dietro la membrana metallica.

Caratteristiche principali

Accuratezza ±0,1% FS a 20–25 °C e banda d’errore totale ±0,25% FS tra 0 e 50 °C. Sono disponibili campi relativi da 0–0,1 a 0–25 bar e varianti assolute.

L’uscita analogica può essere ridimensionata tramite RS485. Le versioni a tre fili permettono l’utilizzo simultaneo delle interfacce analogica e digitale; con la versione a due fili, la comunicazione digitale disturba il segnale 4–20 mA.

Applicazioni: monitoraggio idrostatico di pozzi, acque superficiali, serbatoi d’acqua e carburante, con materiali e cavi scelti in funzione del fluido.

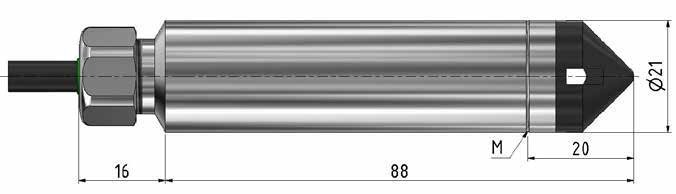

Dimensioni della sonda KELLER Serie 26X

Prestazioni e dimensioni

Parametro Serie 26X
Accuratezza pressione a 20–25 °C ≤ ±0,1% FS
Banda d’errore totale 0–50 °C ≤ ±0,25% FS
Stabilità a lungo termine ≤ ±0,15% FS/anno alle condizioni di riferimento
Risoluzione digitale pressione 0,002% FS
Stabilità digitale del segnale 0,01% FS, senza rumore
Dipendenza dalla posizione ≤ ±1,5 mbar
Accuratezza / risoluzione temperatura ≤ ±1,5 °C / ≤0,01 °C nel campo compensato
Temperatura del fluido e ambiente −20…85 °C; congelamento non ammesso
Dimensioni / peso senza cavo Ø 21 × circa 104 mm / circa 100 g
Materiali principali Acciaio inox AISI 316L, FKM, calotta POM
Protezione IP68
Collegamento di pressione Calotta standard; G1/4 opzionale

Per campi inferiori a 1 bar, tutte le specifiche si riferiscono a un fondo scala di 1 bar. Non applicare le percentuali al piccolo campo nominale. La calibrazione è eseguita in verticale con ingresso di pressione rivolto verso il basso; è raccomandata una ricalibrazione annuale.

Interfacce e alimentazione

Parametro Serie 26X
Solo digitale RS485 3,2–32 VDC; consumo senza comunicazione <8 mA
2 fili: 4–20 mA + RS485 8–32 VDC; 3,5–22,5 mA
3 fili: 0–10 V + RS485 13–32 VDC; <8 mA
3 fili: 0–5 V + RS485 8–32 VDC; <8 mA
Con protezione fulmini opzionale Digitale: 4,5–32 VDC; 4–20 mA: 10–32 VDC
Protocolli digitali MODBUS RTU e bus KELLER; RS485 half-duplex
Velocità digitali 9.600 oppure 115.200 bit/s
Configurazione standard Indirizzo bus 1; 9.600 bit/s
Lunghezza linea RS485 Fino a 1,2 km, secondo installazione
Tempo di avviamento <250 ms

Le alimentazioni si riferiscono alle diverse varianti. La lunghezza della linea RS485 non equivale alla profondità di immersione. Le versioni a tre fili sono adatte al funzionamento analogico e digitale simultaneo.

Campi di misura PR e PAA

Parametro Serie 26X
Campi relativi PR, in bar 0–0,1; 0–0,16; 0–0,25; 0–0,4; 0–0,6; 0–1; 0–1,6; 0–2,5; 0–4; 0–6; 0–10; 0–16; 0–25
Colonne d’acqua indicative Da circa 1 a 250 mH₂O, secondo campo
Campi assoluti PAA, in bar assoluti 0,8–2; 0,8–2,6; 0,8–3,5; 0,8–5; 0,8–7; 0,8–11; 0,8–17; 0,8–26

La versione PR è riferita alla pressione atmosferica attraverso il capillare del cavo. La versione PAA è riferita al vuoto: la determinazione della colonna d’acqua richiede di considerare la pressione atmosferica.

Per il campo PAA 0,8–2 bar a quote superiori a 2.000 m sono necessari campi speciali. La riserva di pressione ±10% e la resistenza al sovraccarico non estendono il campo di accuratezza garantita.

Software CCS30 e collegamento al PC

Il software CCS30 senza licenza a pagamento consente visualizzazione grafica in tempo reale, registrazione con intervallo regolabile, esportazione e acquisizione parallela in modalità bus, fino a 100 valori al secondo.

Permette di leggere identificativi e campi, regolare zero e guadagno, ridimensionare l’uscita analogica, configurare il filtro passa-basso e scegliere indirizzo e velocità di comunicazione.

Il collegamento al PC richiede un convertitore RS485–USB, come il K-114. Il sensore trasmette i dati al sistema collegato; la registrazione tramite CCS30 avviene sul computer. La frequenza interna del sensore non coincide con la frequenza di acquisizione disponibile sul PC.

Convertitore KELLER K-114

Cavi, varianti e accessori

Lunghezze standard: 5, 10, 15, 25 e 40 m, altre su richiesta. Per acqua sono previsti cavi PE/poliolefina; per carburante guaine TPE-E. Le versioni relative utilizzano un capillare integrato.

Sono disponibili protezione estesa contro le sovratensioni, raccordo G1/4, altri campi compensati, guaine e materiali speciali, comprese parti metalliche in Hastelloy C-276 o titanio, e calcoli personalizzati come il contenuto del serbatoio.

La fornitura comprende il certificato di calibrazione KELLER e, con raccordo G1/4, l’anello USIT. Fra gli accessori figurano il convertitore K-114 e certificati di laboratori accreditati DAkkS o SAS.

La Serie 26X utilizza RS485 e le uscite analogiche previste dalla variante. Per interfaccia SDI-12 è disponibile la distinta famiglia 26Xi.
