Aste idrometriche
Le aste idrometriche consentono la lettura visiva del livello dell’acqua rispetto a un riferimento definito. Sono realizzate in lamiera di acciaio smaltata a fuoco, per installazioni permanenti all’aperto e a contatto con l’acqua.
La superficie liscia limita l’adesione dello sporco e protegge dalla corrosione. Colori e graduazioni resistono agli agenti atmosferici e all’irraggiamento solare, mantenendo leggibile la scala nel tempo.
Smaltatura per impiego all’aperto
- Superficie liscia e priva di pori.
- Resistenza a graffi e abrasione.
- Resistenza al freddo, al calore e agli agenti atmosferici.
- Colori stabili alla luce e resistenti alla radiazione solare.
- Resistenza ad acidi e alcali.
- Superficie igienica che ostacola la crescita batterica.
- Idoneità all’impiego in acqua potabile.
Le caratteristiche dello smalto permettono l’utilizzo anche in applicazioni dell’industria chimica, verificando la compatibilità con le condizioni specifiche.
Caratteristiche tecniche
| Parametro | Specifiche |
|---|---|
| Materiale | Lamiera di acciaio smaltata a fuoco |
| Spessore | 2 mm |
| Larghezze standard | 10, 12 o 15 cm |
| Colori standard | Giallo/nero, bianco/rosso, bianco/nero |
| Forma standard | Piana |
| Varianti di forma | Piegata o curva, con supplemento |
| Installazione | Verticale; disponibili varianti inclinate o a gradini |
| Lunghezza | Su richiesta; consigliati elementi da 1 m |
| Lunghezza massima per elemento | 2 m |
| Fissaggio standard | 6 fori per viti M6, a 15 mm dal bordo |
| Graduazione e numerazione | Varianti e numerazione secondo specifica |

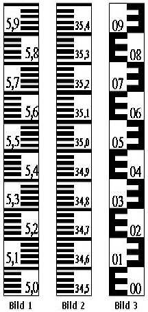

Graduazioni e numerazione
Sono disponibili diversi disegni della scala per adattare la lettura alla distanza di osservazione e all’applicazione. La numerazione viene definita secondo le esigenze, ad esempio con indicazioni decimetriche da 00 a 90.
Le combinazioni standard sono giallo/nero, bianco/rosso e bianco/nero. Altri colori sono disponibili con supplemento.
Configurazione e montaggio
La versione standard è piana e destinata al montaggio verticale. Per geometrie differenti sono disponibili aste piegate, curve, inclinate o a gradini.
Il fissaggio standard prevede sei fori per viti M6 a 15 mm dal bordo; la foratura può essere adattata alle esigenze. In fase d’ordine va specificata la lunghezza: elementi da 1 m agevolano trasporto e movimentazione, con un massimo di 2 m per elemento.
Applicazioni e riferimento di misura
Le aste offrono un riferimento visibile per il controllo del livello in fiumi, canali, bacini, vasche e opere idrauliche. Consentono anche verifiche manuali delle letture dei sistemi automatici.
Per confrontare le misure nel tempo, definire la quota dello zero e fissare l’asta a un supporto stabile. La graduazione scelta deve essere coerente con l’orientamento dell’installazione.
