Freatimetro 101D (Draw Down)
Soggiacenza e Abbassamento

Prodotto Freatimetro 101D Solinst Soggiacenza e Abbassamento

Parametri rilevati:

SOGGIACENZA

ABBASSAMENTO LIVELLO

DRAW DOWN

FONDO POZZO

Profondità di impiego:

Fino a 600 metri
Lunghezze cavo standard disponibili:
30m
60m
100m
150m
250m
300m

Misure superiori, fino a
1500m
sono disponibili su richiesta.
Freatimetro Solinst Modello 201 Temperatura e Livello

Due strumenti in uno!

Il Freatimetro Solinst Modello 101D Draw Down ha le stesse caratteristiche del modello 101 P7 con in più la possibilità di segnalare anche l'abbassamento del livello. Il Freatimetro 101D è dotato infatti di un semplice interruttore in grado di commutare la modalità tradizionale di misurazione del livello statico della falda con la "Modalità abbassamento".

La modalità "Statica" tradizionale permette di misurare il livello statico dell'acqua in pozzi, piezometri, serbatoi, cisterne, ecc. La "Modalità abbassamento o Draw Down" consente invece di misurare l'abbassamento del carico idraulico (Draw Down) durante i test di pompaggio (nei test sugli acquiferi, test in pozzo, slug test, ecc.), in questa modalità lo strumento è in grado di segnalare il raggiungimento del livello prefissato. La modalità Draw Down consente inoltre di assicurarsi che la pompa rimanga sempre sommersa, proteggendola da possibili guasti causati da surriscaldamenti o altro.

Caratteristiche:

  • Misura sia il livello statico che l'abbassamento (DrowDown) con un unico strumento
  • Un pratico commutatore permette di passare facilmente da una modalità all'altra
  • Utilizza un nastro piatto in PVDF estremamente durevole e marcato al laser ogni mm-cm-metro
  • Disponibile in lunghezze fino a 1500m
  • I nastri di ricambio sono intercambiabili con gli altri freatimetri ed inteface meter Solinst
  • Utilizza la stessa sonda robusta e sommergibile del freatimetro modello 101 P7
SPECIFICHE TECNICHE:
Dimensioni Sonda: diametro: 16 mm lunghezza: 137 mm
Peso Sonda: 128 g
Materiali delle parti sommergibili (Nastro/Sonda): PVDF, Santoprene, Delrin, Viton, Acciaio Inox 316
Classe di protezione dell'avvolgi-nastro IP64 (polvere e schizzi)
Caratteristiche della Batteria: Alcalina da 9V (6LR61)
Pressione massima di immersione sonda: Sommergibile fino a 300 m
Temperatura Operativa dell'avvolgi-nastro: da -20° C a +50° C
Temperatura Operativa delle parti sommergibili (Sonda e Nastro): da -20° C a +80° C
Lunghezze standard nastro: 30, 60, 100, 150, 250, 300 m (fino a 1500 m su richiesta)

Sonda P7 Livello e Draw Down:

Il Freatimetro Draw Down Solinst 101D utilizza la stessa sonda del Freatimetro 101 P7. La sonda è sommergibile fino a 300m. Il sensore posto sulla punta della sonda fornisce misurazioni di precisione con scostamento praticamente nullo. Il design dell'alloggiamento della sonda, ne permette una facile e rapida sostituzione qualora si renda necessario.
Sonda Livello e Draw Down P7

Applicazioni:

La misura puntuale del livello di soggiacenza della falda o la misura del suo abbassamento durante attività di test o prove di pompaggio è di primaria importanza.

Il Freatimetro 101D (Drow Down) è ideale per:

  • Misurazione del livello in piezometri, pozzi, serbatoi e cisterne
  • Monitoraggio dell'abbassamento durante:
    • Campionamenti Low-Flow delle acque sotterranee
    • La realizzazione e lo spurgo di pozzi
    • Attività di drenaggio
    • Test di Pompaggio, Slug Test, Test di Conduttività Idraulica e altri test degli acquiferi o test di pozzo
Freatimetro Drow-Down Solinst 101D

Schema Water Level Meter Solinst 101D:

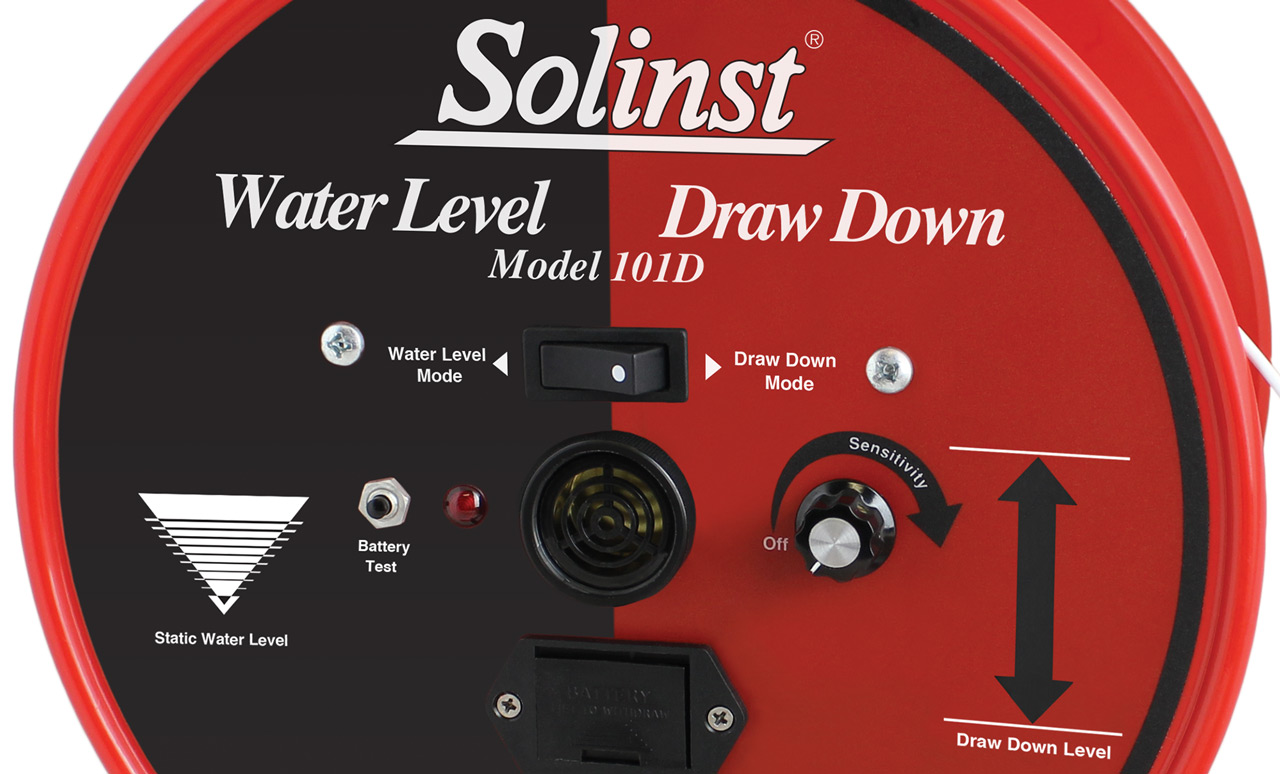

Fronte

Schema Frontale Water Level Meter Solinst 101D

Retro

Schema Retro Water Level Meter Solinst 101D

Funzionamento Freatimetro Draw Down Solinst 101D:

Misurazione del livello dell'acqua

  1. Assicurarsi che il commutatore del freatimetro sia in modalità livello.
  2. Introdurre la sonda nel pozzo, quando la luce e il cicalino si attivano, significa che si è raggiunto il livello di soggiacenza della falda, ripetere la rilevazione un paio di volte sollevando e abbassando la sonda e leggere sulla sommità del nastro la misura del livello dell'acqua.

Misurazione dell'abbassamento (Draw Down)

  1. Con il freatimetro in modalità livello, abbassare la sonda fino alla profondità di Draw Down desiderata.
  2. Una volta raggiunto il livello di abbassamento desiderato, passare il commutatore nella modalità Draw Down. La luce e il cicalino si spengono.
  3. Durante le attività di campionamento o i test di pompaggio, non appena il livello dell'acqua si abbasserà alla quota prestabilita, la luce e il cicalino si attiveranno.

Schema Funzionamento:

Schema Funzionamento Freatimetro Drow-Down Solinst 101D

Nastro Piatto in PVDF marcato al Laser

Il freatimetro 101D utilizza un nastro piatto in PVDF estremamente durevole e non estensibile.
Il profilo ad "Osso" è studiato appositamente per rendere massima la scorrevolezza e impedirne l'aderenza alle superfici umide.
Il nastro viene avvolto comodamente in un avvolgicavo molto robusto e pratico da utilizzare, il nastro è flessibile e rimane diritto all'interno del pozzo indipendentemente dalla temperatura.
Il nastro ha una larghezza di 10 mm con marcature laser ogni millimetro, secondo gli standard della normativa NIST e EU.

Nastro piatto in PVDF marcato al laser:

Nastro LM2: Marcatura a laser Piedi e decimali
Nastri LM3: Marcatura ogni mm-cm-m
Profilo ad
Nastro Piatto marcato al laser in PVDF

Guida Nastro:

Lo strumento è dotato di una comoda guida-nastro che facilità la lettura della profondità.

La guida-nastro inoltre, protegge il nastro evitandone lo sfregamento lungo i bordi della testa-pozzo.
WLT Meter Solinst 201 Livello Temperatura
Download Scheda tecnica:
Download Scheda tecnica Freatimetro Modello 101
Per i dettagli e le specifiche tecniche, si rimanda alla pagina ufficiale del produttore:
Pagina ufficiale Prodotto
Schema Guida Nastro
Quando viene utilizzata la guida nastro, il punto di misurazione si trova sfasato di 6 cm rispetto alla testa-pozzo. Per correggere le misure è quindi sufficiente sottrarre 6 cm alla misura totale indicata sulla guida nastro.
