Packer pneumatici a bassa pressione per isolamento zone nei pozzi
I Packer Pneumatici a Bassa Pressione Solinst Modello 800 sono strumenti semplici ed economici per l’isolamento di zone discrete in piezometri e pozzi di monitoraggio, principalmente per utilizzo a breve termine.
Si gonfiano con una pompa manuale a pressioni tipiche di 20–40 psi sopra la pressione idrostatica e sono disponibili nei diametri da 1,8″ (46 mm) e 3,9″ (99 mm), sia in configurazione singola che a coppia (straddle). Utilizzano un’anima gonfiabile in gomma rinforzata con carbonio nero (BCR) su corpo in PVC Sch 80.
Caratteristiche
- Gonfiaggio con semplice pompa manuale — nessun compressore richiesto
- Tubazione di gonfiaggio standard in LDPE 1/4″ OD con raccordo push-fit
- Calaggio tramite cavo di supporto (Tag Line Solinst mod. 103) o tubo rigido in PVC
- Disponibili con centralizzatori opzionali per adattarsi a fori di diametro maggiore (fino a 5″)
- Occhiello inferiore per aggancio di Levelogger o freatimetro sotto il packer
- Versione 800M Mini: lunghezza ridotta a 1 ft (305 mm) per intervalli corti e test a carico cadente
- Packer singolo o coppia straddle con tubo forato interposto
Applicazioni
- Campionamento di acque sotterranee in zone discrete (in combinazione con Bladder Pump 407 o DVP 408)
- Test di conducibilità idraulica (slug test e pumping test) su intervalli isolati
- Monitoraggio in continuo con Levelogger sospeso sotto o tra i packer
- Riduzione dei volumi di spurgo isolando la zona di campionamento
- Riduzione dei tempi di sviluppo pozzo
- Iniezione di traccianti, emendanti o altri materiali in zona isolata
- Air sparging a bassa pressione
- Test a carico cadente (falling head test) con il modello 800M Mini abbinato alla pompa 415 12V
Specifiche tecniche
| 800 — ⌀ 1,8″ (46 mm) | 800 — ⌀ 3,9″ (99 mm) | 800M Mini — ⌀ 1,8″ | |
|---|---|---|---|
| Diametro esterno | 1,8″ (46 mm) | 3,9″ (99 mm) | 1,8″ (46 mm) |
| Diametro accesso interno | 1/2″ (12,7 mm) | 1″ (25,4 mm) | — |
| Lunghezza anima gonfiabile | 23″ (584 mm) | 30″ (762 mm) | 1 ft (305 mm) |
| Lunghezza totale | 29″ (737 mm) | 36″ (914 mm) | — |
| Peso | 1,5 kg (3,4 lbs) | 4,3 kg (9,4 lbs) | 0,5 kg (1,2 lbs) |
| Diametro pozzo (senza centraliz.) | 1,9–2,4″ (48–61 mm) | 4,0–4,4″ (102–112 mm) | 1,9–2,1″ (48–53 mm) |
| Diametro pozzo (con centraliz.) | 2,5–3,5″ (63–89 mm) | 4,5–5,0″ (114–127 mm) | n/a |
| Pressione gonfiaggio (senza centraliz.) | 20–30 psi (140–205 kPa) sopra idrostatica | 20 psi (140 kPa) sopra idrostatica | 20–30 psi (140–205 kPa) sopra idrostatica |
| Pressione gonfiaggio (con centraliz.) | 35–40 psi (240–275 kPa) sopra idrostatica | 25–30 psi (170–205 kPa) sopra idrostatica | n/a |
| Pressione max assoluta | 50 psi (345 kPa) sopra idrostatica | 30 psi (205 kPa) sopra idrostatica | 30 psi (205 kPa) sopra idrostatica |
| Profondità max | 150 ft (46 m) | ||
| Corpo packer | PVC Sch 80 | ||
| Anima gonfiabile | Gomma rinforzata con carbonio nero (BCR) | ||
| Tubazione gonfiaggio | LDPE 1/4″ OD con raccordo push-fit | LDPE 1/8″ OD | |
Calcolo della pressione di gonfiaggio
La pressione effettiva da applicare alla pompa è la somma della pressione minima di gonfiaggio del modello scelto e della pressione idrostatica alla profondità di installazione:
Ptot = Pgonfio min + (profondità sotto falda × 0,43 psi/ft)
Esempio: packer 800 da 1,8″ in pozzo da 2″, installato a 100 ft sotto il livello dell’acqua:
Ptot = 20 psi + (100 ft × 0,43 psi/ft) = 63 psi
Equivalente metrico: 140 kPa + (30 m × 9,8 kPa/m) = 434 kPa
Note importanti:
- Non superare mai la pressione massima assoluta indicata per ciascun modello
- La profondità massima di utilizzo è 150 ft (46 m)
- 1 ft d’acqua = 0,43 psi — 1 m d’acqua = 9,8 kPa

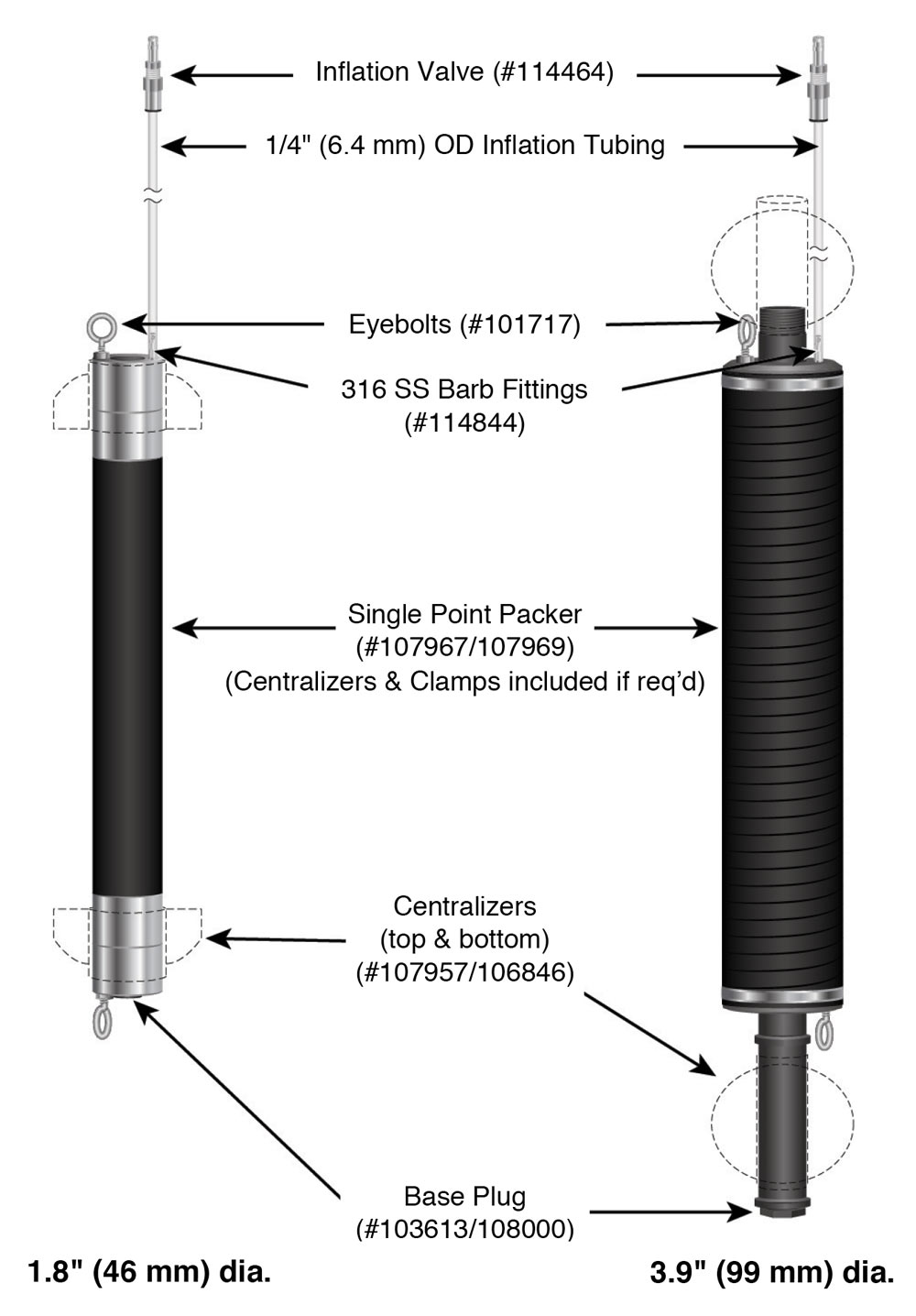

Schema di packer in configurazione singola:
Configurazioni disponibili e accessori
Packer singolo: isola la zona sottostante — la pompa campiona l’acqua al di sotto del packer attraverso un tubo forato o direttamente dal fondo pozzo.
Coppia straddle: due packer con tubo forato interposto isolano una zona specifica — ideale per campionamento selettivo per profondità e test idrogeologici su intervalli precisi.
Accessori inclusi / disponibili:
- Valvola di gonfiaggio (800 o 800M)
- Tubazione di gonfiaggio LDPE 1/4″ OD (1/8″ per 800M)
- Pompa manuale di gonfiaggio
- Centralizzatori (opzionali, per fori di diametro maggiore)
- Tubo forato per configurazione straddle
- Tag Line Solinst mod. 103 (cavo di supporto graduato)
- Adattatori per collegamento a Bladder Pump 407 o DVP 408

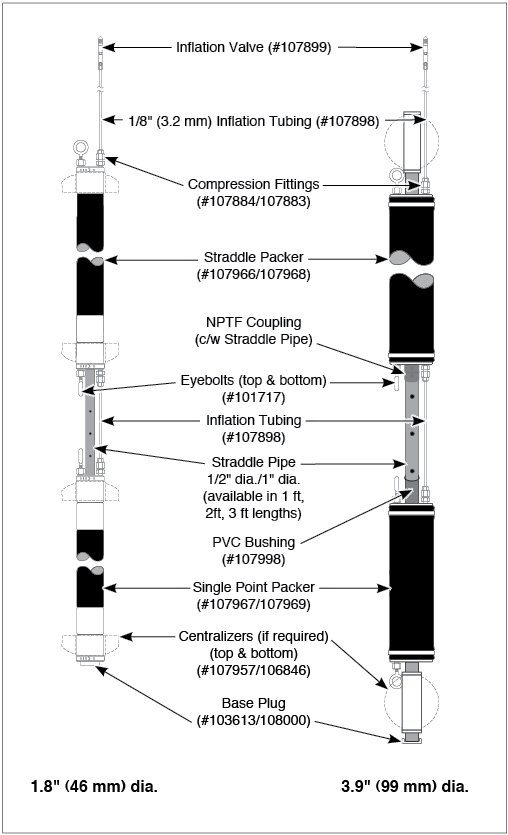

Schema di packer in configurazione doppia “straddle”:
