3500 Aquavent™

Datalogger Livello Temperatura

Prodotto Solinst

Utilizzo:

MONITORAGGIO

LIVELLO

TEMPERATURA



Profondità di impiego:

Fino a 20 metri

Profondità disponibili:
5m
10m
20m
Letture Max Memorizzabili:
120.000

aquavent

Applicazioni:
- ideale per applicazioni in acque poco profonde: fino a 65 ft (20 metri)
- applicazioni di falda: test di pompaggio, test variazione istantanea carico idraulico
- misurazione di flusso (laghi e riserve di acqua)
- displuvio, bacini di drenaggio e di riserva d'acqua
- acque piovane, deflussi acquiferi
- monitoraggio a lungo termine nei pozzi e nelle acque superficiali.

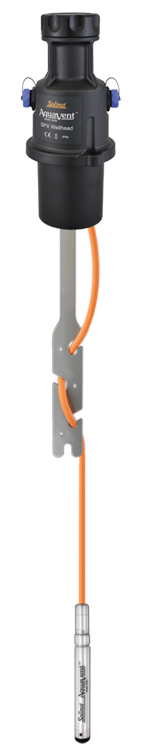

3500 SPX Wellhead ppt

La sonda Aquavent™ Solinst è un registratore di dati, precisamente un rilevatore di pressione, livello e temperatura adatto per falde poco profonde o altre superfici acquifere: in appena 22 mm di diametro e 178 mm di lunghezza racchiude un sensore di temperatura e uno di pressione, con filtri resistenti all'acqua (idrofobi), tutto in una struttura di acciaio.

L'Aquavent utilizza un trasduttore di pressione relativa in comunicazione con l'atmosfera tramite un cavo ventilato (un tubo aperto): la pressione atmosferica è calcolata dal diagramma del trasduttore che provvede a cancellare gli effetti della pressione barometrica.

Il cavo ventilato e l'Aquavent™ logger sono protetti dall'umidità dai filtri idrofobici inseriti.
Il trasduttore della pressione è fabbricato in Hastelloy e assicura una lunga durata dello strumento, misure continue e accurate in diverse condizioni di monitoraggio.

La robusta memoria F-RAM può contenere fino a 120.000 set di dati (programmati nel software Solinst Levelogger in modalità campionatura lineare).

Opzioni del Datalogger:

L'Aquavent™ è progettato per comunicare con il software Solinst e i suoi accessori, oppure può essere integrato in un sistema di monitoraggio in telemetria tramite SCADA/PLC system e datalogger di terze parti.
L'Aquavent™ può comunicare con il software della Solinst e mediante collegamento diretto USB, mediante AppInterface (Bluetooth), o con il Datagrabber.

Per monitoraggi di profondità superiore ai 20 metri o in aree soggette ad inondazioni, è indicato l'utilizzo del nostro Levelogger Edge.

Caratteristiche principali:

- Sensore di pressione calibrato per una elevata accuratezza delle misurazioni di livello: 0.05% FS
- Riduzione della manutenzione grazie ai filtri multipli incorporati
- Sostituzione della batteria di facile accesso, direttamente sulla testa del pozzo (Well Head)
- Opzioni per MODBUS (RS-232 / RS-485) o SDI-12
- Cavi separati per ogni protocollo di comunicazione
- L'utilizzo con il software Solinst assicura opzioni di monitoraggio multiple, incluse le misurazioni lineari, gli eventi straordinari, o quelli programmati

Il levelogger usa il modello della gabbia di Faraday per proteggere i sensori dagli sbalzi di corrente e dai corto circuiti.
Il software di lettura dati è di facile utilizzazione anche sul campo: include comandi per la ripetizione delle campionature e per programmare nel tempo altre analisi. Il software è intuitivo e collegabile anche via Bluetooth con una qualsiasi periferica.

Benefici:

- La compensazione automatica della pressione barometrica riduce i tempi di elaborazione dei dati
- Integrabile con sistemi di monitoraggio di terze parti
- misuratore affidabile per monitoraggi a lungo termine
- lettura in tempo reale dei livelli di falda.

Download Scheda tecnica:
Download Scheda tecnica TLC 107
Per i dettagli e le specifiche tecniche, si rimanda alla pagina ufficiale del produttore:
Pagina ufficiale Prodotto

3500 aquavent



Il sistema di comunicazione Wellhead:

Il Wellhead è l'innovativo sistema di comunicazione applicabile all'Aquavent, si tratta di una speciale testa pozzo che permette il collegamento diretto allo strumento.

Il Wellhead ha un diametro di 2'' - 50 mm (è disponibile un adattatore da 4'').

Sono disponibili due modelli di Wellhead: SP Wellhead, ad una uscita interfacciabile ad un PC con il software Solinst e l'SPX Wellhead, con due uscite, una per il software Solinst e una che permette il collegamento con datagrabber o telemetrie di terze parti con protocollo MODBUS (RS-232/RS-485) o SDI-12.

3500 SP Wellhead 300x409px
SP Wellhead

3500 SPX Wellhead 300x383px
SPX Wellhead

Sistemi di collegamento PC - Wellhead - AquaVent:
Come visto sopra ci sono diverse modalità per collegarci con l'Acquavent tramite il Wellhead, per ognuna di queste è disponibile un comodo dispositivo di collegamento:


Cavo di collegamento a tubo aperto
Cavo Ventilato

Cavo di USB per il Wellhead SP o SPX
3500 USB Cable 300x210px

Cavo di connessione ad App Interface o DataGrabber
per Wellhead SP o SPX
Connector Cable to connect to an App Interface or DataGrabber for SP or SPX Wellheads

Cavi di Connessione SDI-12 e MODBUS RS232/
RS485 per Wellhead SPX
Connector Cable to connect to an App Interface or DataGrabber for SP or SPX Wellheads

App-Interface
Levelogger AppInterface
